Когда Вы включаете клавишу задания

Когда Вы включаете клавишу задания глобальных параметров, Вы устанавливаете угол сгиба длявсех частей. Это означает,что в меню элемента и вспомогательных меню, которые используют выражение задания угла, Вы не сможете задать параметр угла. Вместо этого, элемент или приложение будут просто использовать угол, который Вы задали в этом меню.

Вы можете выбирать, задавать значение угла сгиба, просто выбирая соответствующую клавишу.

Когда Вы включаете клавишу задания

Когда Вы включаете клавишу задания глобальных параметров, Вы устанавливаете используемую формулу расчета сгиба (ФРС) для всех элементов части. Это означает, что в меню задания элемента и вспомогательных меню, которые используют заданную формулу расчета сгиба клавиша задания формулы расчета сгиба не доступна. Вместо этого, элемент или приложения будут использовать формулу расчета сгиба, которую Вы задали в этом меню.

Вы можете выбирать формулу расчета сгиба из списка, или Вы можете ввести ФРС в текстовое поле. Формула расчета сгиба используется, при развертке модели, чтобы вычислить изсменение длины развертки для цилиндрической части сгиба фланца. Эта формула обычно является функцией от внутреннего радиуса сгиба, толщины и типа материала и угла сгиба.

Выберите стандартную формулу расчета сгиба указав на нее мышкой, или введите новую формулу, чтобы перейти на новый припуск при сгибе. (Заданная по умолчанию текущая формула расчета сгиба показывается в этом окне.)

Выбор формулы расчеты сгибы содержит только значение по умолчанию для фланцев в части.

Список формул, который отображается в меню считывается из файла стандартов. Для  получения дополнительной информации о изменении стандартных формул расчета сгиба, представленных в Общем меню настроек см. раздел Standards (Стандарты)

.

Включите эту опцию для использования таблицы допустимых сгибов, чтобы использовать процедуру TCL в ugsmd_def.std файле, чтобы вычислить осевую длину каждого сгиба в активной части. Это позволяет изменяет формулу расчету сгиба (ФРС) в меню настройки и ФРС на каждом элементе сгиба.

Если эти настройки включены, то Вы получите следующее сообщение об ошибке, когда Вы пытаетесь установить ФРС для элемента:

Не возможно установить формулу расчета сгиба для этого элемента. Сгиб использует настройки из таблицы допустимых сгибов.

Для получения дополнительной информации о создании и использовании таблицы допустимых сгибов см. раздел изменении Standards (Стандарты).

Эта клавиша открывает меню Общих

Эта клавиша открывает меню Общих параметров. Подробное описание этого меню объясняются в разделе Global Parameters (Общие параметры).


Общие параметры - это параметры, которые Вы можете задавать для всей части. Эти параметры воздействуют наэлементы развертки деталей листового металла таких как фланец, фланец с подсечкой, обобщенный фланец, сгиб и переходной фленец. Эти параметры также работают в приложение шаблон развертки. Если эти параметры активны, любой элемент развертки будет создан с ссылкой на эти общие параметры. Например, как только Вы выбрали формулу расчета сгиба в этом меню, любой элемент Фланца, который Вы создаете, будет использовать выбранный Вами параметр. Кроме того, если Вы изменяете ваш общий параметр, любой созданный элемент, который ссылается на тот параметр будет изменен, чтобы учесть изменение.

Меню элемента, которое использует общие параметры, изменяется, когда Вы включаете общий параметр. Например, если Вы включаете опцию оспользовать общую формулу расчета сгиба, Вы увидите, что в меню элемента фланца клавиша формула расчета сгиба становится не активной. Это происходит потому, что элемент фланца будет использовать формулу расчета сгиба, которую Вы установили в меню задания Общих параметров. Задавая общие параметры, Вы значительно упрощаете меню созлания элементов.

В меню параметров элемента, который использует общие параметры, Вы найдете клавиши выключателей, которые позволяют временно блокировать общие параметры при создании или редактировании элемента. Другими словами, если Вы хотите создать элемент используя отличную от заданной по умолчанию формулу расчета сгиба, Вы можете войдти в меню Options (Опции) в меню фланца и выключить клавишу активации общей формулы расчета сгиба. Этот элемент фланца будет игнорировать общий параметр и использовать формулу расчета сгиба, которую Вы установите, нажимая на клавишу формулы расчеты сгибы в основном меню Фланца. Вы можете также редактировать элемент и изменять это параметр, чтобы использовать общий параметр или изменяться его, чтобы использовать собственный параметр вместо общего.

Когда Вы включаете клавишу задания

Когда Вы включаете клавишу задания глобальных параметров, Вы устанавливаете радиус для всех элементов части. Это означает,что в меню элемента и вспомогательных меню, которые используют выражение радиуса, Вы не сможете задать параметр радиуса. Вместо этого, элемент или приложение будут просто использовать радиус, который Вы задали в этом меню.

Вы можете выбирать, задавать значение внутреннего или внешнего сгиба, просто выбирая соответствующую клавишу.

Когда Вы включаете клавишу задания

Когда Вы включаете клавишу задания глобальных параметров, Вы устанавливаете толщину для всех элементов части. Это означает, что в меню элемента и вспомогательных меню, которые используют выражение толщины или выводят их толщину от выбранной грани или ребра Вы не сможете задать параметр толщины. Вместо этого, элемент или приложения будут использовать толщину, которую Вы задали в этом меню.

Вы можете также указать элементам фланца всегда наследовать толщину, включая опцию Наследовать толщину фланца.

Layer (Слой)

Введите новый номер слоя, чтобы изменить слой, на котором шаблон развертки будет сгенерирован.

Line Font (Фонт линий)

Выберите опциональное меню задания фонта линий, чтобы изменить заданный по умолчанию фонт линий .

Load Standards (Загрузка стандартов)

Опция Load Standards (Загрузка стандартов) перезагружает все файлы стандартов (*.std) найденный в библиотеке стандартов. Это полезно, когда файл стандартов был изменен, и необходимо загрузить файл, который нужно использовать в текущем сеансе. Эта функция представляет меню выбора файлов, в котором Вы можете выбирать существующий файл стандартов. См. раздел Standards (Стандарты) для получения дополнительной информации о файлах стандартных значений задаваемых пользователем.

Проектирование деталей из листового металла и Моделирование используют один или более TCL скрипт, чтобы задать нормальные значения для формулы расчета сгиба, материалов части и толщины в общем меню Настроек деталей листового металла. Такие файлы имеют расширение .std. Вы можете изменять этот файл, чтобы изменить стандарты, которые загружены системой при инсталяции. Заданный по умолчанию файл имеет название ugsmd_def.std и задается переменной среды UGII_UGSMD_STDS_LIBRARY.

Файл стандартных значений читается, когда Вы входите в меню Параметров деталей из листового металла. Этот файл Вы можете изменять обычным текстовым редактором и перезагружать, используя клавишу Load Standards (Загрузка стандартов).

Вы не должны интересоватся фактическими процедурами, которые происходят в файле стандартов, только значения, заданные в переменных для каждой процедуры имеют значения. Точные команды собраны в файле ugsmd_def.std, в котором Вы можете изменять эти стандартные значения.

Для получения более подробной информации обращайтесь к разделу Standards (Стандарты).

Name (Имя)

Введите имя в поле имени, чтобы изменить заданное по умолчанию имя шаблона развертки FLAT_PAT. Это - имя созданной группы.

Output Objects (Вывод объектов)

Выходные объекты используются для изменения объектов созданых в шаблоне развертки.

Part Materials (Материал части)

Выберите стандартный материал части одиночным щелчком, или введите новые значения параметров материала. (Заданные по умолчанию параметры для материала текущей части выводятся в меню задания парметров материала.)

Список доступных материалов, который отображается в меню, в которое эти материалы вводятся при чтении системой файла стандартных материалов. См. раздел Standards (Стандарты) для получения дополнительной информации о изменении материала стандартной части, заданных в меню Preferences (Настройки) .

Preferences (Настройки)

Функция Preferences (Настройки) содержит параметры, которые позволяют Вам установить заданные по умолчанию параметры для некоторой общей части связанных параметров, для создания шаблона развертки, для аннотации шаблона развертки также как для развертки каркасной геометрии.

Procedure (Процедура)

Необходимые шаги чтобы устанавить общие настройки листового металла:

Откройте меню, используя либо Preferences—>Sheet Metal ( Настройки - > Листовой металл) из приложения Modeling (Моделирование)

или  Preferences (Настройки )—>SMD General (Общие настройки деталей из листового металла) из приложения Проектирования деталей из листового металла.

Установите необходимые настройки, включая соответствующие переключатели, вводя значение, и т.д.

Нажмите OK или Принять для сохранения настроек.

Reference Line Color (Настройка цвета линий)

Выберите цвет изменю задания цвета, чтобы задать цвет контурных линий, линий формы и прямых гибки, которые Вы будете добавляться к Фланцам, Фланцам с подсечкой, и Обобщенным фланцам.

Sheet Metal General Preferences (Общие настройки элементов деталей из листового металла)

Общее меню настроек Деталей листового металла позволяет Вам задать заданную по умолчанию формулу расчета сгиба, материал и толщину части. Вы можете также загружать в вашу частьфайл стандартов и включать или выключать использование стандартных параметров элементов деталей листового металла в процессе создания и редактирования элементов. Это меню также обеспечивает Вам доступ к параметрам настройки общих параметров, которые дают возможность установить глобальные значения для толщины, радиуса, угла и формулы расчета сгиба.

В модуле Modeling (Моделирование) Вы можете обращаться к общему меню настроек деталей из листового металла из меню Preferences—>Sheet Metal (Настройки - > Листовой металл).

В модуле Sheet Metal Design (Проектирование детелей из листового металла) Вы можете обращаться к общему меню настроек деталей из листового металла из меню Preferences—>SMD General (Настройки - > Общие настройки листового металла ).

Terminology (Терминология)

Global Parameters (Общие параметры) - это параметры, которые могут быть заданы для всей части. После того, как Вы устанавливаете общий параметр, любой элемент или приложение, которое в настоящее время использует его, будет использовать общий параметр. Например, после того, как Вы задали формулу расчета сгиба (ФРС), любой элемент тапа Фланец или любое приложение, например Шаблон развертки будет использовать глобально установленную формулу. Клавиша выбора формулы расчета не будет активна в меню задания параметров элемента или параметров приложения.

Standards (Стандарты) - это список значений для любого параметра. Например, ваша компания может иметь стандартный список диаметров отверстий, чтобы согласовать эти диаметры с инструментальными средствами, которые имеются в цехе. Вы можете конфигурировать эти размеры как список стандартов, из которого Вы можете выбирать параметры при создании отверстия в листовом металле.

Type (Тип)

Выберите тип объекта шаблона развертки. Тогда Вы можете выбирать цвет, фонт линий и ширину для следующих объектов Шаблона развертки:

Bend Centerlines (Осевые линии сгиба)

Bend Tangent Lines (Касательные линии сгиба)

Contour Lines (Контурные линии)

Form Block Lines (Линии формы блока)

Exterior Edges (Наружные ребра)

Interior Cutouts (Внутрение ребра)

Projection Edges (Проецируемые ребра)

Additional Curves (Дополнительные кривые)

Mold Lines (Линии формы)

Use Bend Allowance Formula (Использовать формулу расчета сгиба)

Этот выключатель включает или выключает использование формулы расчеты сгибы (ФРС) в процессе создание шаблона развертки. Выключение ФРС полезно, когда часть имеет неравномерную толщину, или когда Вы не хотите ФРС, включать вычисление осевой длины грани.

Use Feature Standards (Использовать стандарты элементов)

Этот выключатель может быть включен или выключен, для управления клавишами стрелок в меню параметров элементов деталей листового металла, которые могут быть активными или неактивными.

Width (Ширина)

Выберите опциональное меню задания ширины, чтобы изменить заданную по умолчанию ширину .

Add Rounded Corners (Добавить скругления в углах)

Опция Add Rounded Corners (Добавить скругления в углах) позволяет Вам добавлять скругления в углах создаваемого кронштейна, которые задаются опцией скругления в углах. По умолчанию эта опция включена.

Границу кронштейна) в меню Preferences—>Sheet Metal (Настройки - > Листовой металл) .

Add Tangent Edges (Добавить касательные ребра)

На шаге выбора Цепочки сгиба, становится доступен выключатель Add Tangent Edges (Добавить касательные ребра). Если Вывключаете эту опцию, система будет автоматически добавлять все ребра которые касательны к выбраному Вами ребру. Система сохраняет состояние этой опции и в процессе обновления модели, что дает Вам возможность изменять модель и автоматически обновлять обобщенный фланец

.

Additional Curves (Дополнительные кривые)



Вы можете выбирать точки, кривые и/или ребра на этом шаге выбора. Вы можете установить Фильтр выбора на выбор точек, ребер, кривых или всех точек, ребер и кривых.

Additional Parameters(Дополнительные параметры)

Меню дополнительных параметров подштамповки

Опция Type (Тип) позволяет Вам автоматически задать все параметры заданного типа подштамповки, который выбран в меню типа подштамповки. Вы можете задать типы подштамповки в файле описания стандартных типов деталей из листового метала (см. Feature Standards (Стандартные элементы)). После выбора типа подштамповки, Вы можете перезадать значения параметров вводом новых значений в поля ввода значений. Если в файле задания стандартных типов деталей из листового металла, стандартные элементы не заданы, поле Types (Типы) называется User Defined (Задаваемые пользователем) , и опциональное меню не доступно.

Опция Section Shape (Форма сечения) позволяет Вам задать изменяется ли форма сечения подштамповки при перемещении вдоль осевой линии. Опция Constant (Постоянная) указывает что при построении подштамповки используется один тип сечения. Опция Variable (Переменная) позволяет сечению измениться при перемещении вдоль осевой линии. Каждый из трех типов (U-образный, V-образный, круглый) может быть задан в отдельных точках на осевой линии. Сопряжения между различными сечениями, определяются кубической функцией.

Изменения в меню Подшамповки содержит параметры, которые изменяются согласно форме сечения, которую Вы выбираете для подштамповки.

Для круглой подштамповки Выможете задать, Radius (Радиус), Blend Radius (Радиус подштамповки), End Cap Radius (Радиус законцовок), и Height (Высоту) .

Для V-образных подштамповок, дополнительно задаются следующие параметры Radius (Радиус), Blend Radius (Радиус подштамповки), Height (Высота), Angle (Угол), Placement Width (Ширина расположения) и End Cap Angle (Радиус законцовок).

Для U-образных подштамповок, дополнительно задаются следующие параметры  (Радиус), Blend Radius (Радиус подштамповки), Height (Высота), Angle (Угол), Placement Width (Ширина расположения)  и Secondary Width (Вторая ширина).

Только для подштамповок U-образной формы, Angle (Угол) может измерятся или от оси сечения опция Axis (Ось) или от нормали к грани расположения Normals (Нормали). Это может быть выбрано в меню, которое выводится на экран, когда Вы нажимаете клавишу Options (Опции).

Вторая ширина может измерятся  от теоретического пересечений поверхности со сторонами подштамповки Intersect (Пересечение) или от касательной между поверхностью и сторонами подштамповки Tangents (Касательно). Опция Intersect (Пересечение) представляет более широкое значение параметра w на поверхности U-образной подштамповки (на показанном значке),  опция Tangents (Касательно) задает более узкое значение w параметра поверхности. Это может быть, задано в меню параметров подшамповку (см. рисунок ниже), который выводится на экран, когда Вы нажимаете клавишу Options (Опции).


Значение Distance Tolerance (Допуск расстояния) используется при аппроксимации сгибов, созданных внутри, при формировании подштамповки. Если подштамповка не может быть сформирована, на экран выводится сообщение об ошибке, которое указывает на невозможность создать сгибы. В этом случае, Вы можете использовать более свободный допуск

.

Меню параметров подшамповки позволяет Вам задать дополнительные параметры для управления методом создания подшамповки. Доступность параметров определяется формой подштамповки, выбранной в главном меню создания подштамповки.

Опция Height (Высота) доступна для всех трех типов подштамповок. Высота может быть постоянная или управляемая по закону. Высота может также измерятся по оси сечения или по нормалям к грани присоединения.

Опция Angle (Угол) доступна только для подштамповки U-образной формы. Угол измеряется от оси сечения или от нормали к грани присоединения.

Опция Secondary Width From (Вторая ширина от) доступна только для U-образной подштамповки. Вторая ширина может быть измерена от теоретических пересечений поверхности со сторонами подштамповки Theoretical Intersection Point (Теоретическая точка пересечения) или от касательной между верхней и боковой поверхностями Tangent Point (Точкой касания) подштамповки. Опция пересечение представляет более широкое значение w параметра на поверхности U-образной подштамповки (на значке в предыдущем меню подшамповки), касательность представляет более узкое значение w для поверхности.



Опция End Cap (Законцовки)  доступны для всех трех типов формы подштамповок. Законцовки могут быть заданы для Start (Начала), End (Конца), Both (Для обеих), или None (Нет) (для отмены задания законцовок). Законцовки могут быть заданы, чтобы постепенно перейди в грань расположения. Длину для законцовок можно задавать, с помощью задания расстояния, на котором законцовка переходит в грань расположения.

Опция Attach Bead (Присоединение подшамповки) доступна для всех трех типов подштамповок. Если Вы хотите присоединить подштамповку к листовому телу, подштамповка будет сшита с листовым телом. Если Вы присоединяете подштамповку к твердому телу, она будет или объединена с твердым телом или будет вычитатся из твердого тела (в зависимости от направления оси сечения).

Опция Hollow Bead (Тонкостенная подшамповка) доступна для всех трех типов подштамповок. Если Вы хотите присоединить подштамповку к твердому телу, подштамповка удалит объем с грани, противоположной грани расположения, чтобы сохранить постоянную толщину. Если этот выключатель Выкл. опция Attach Bead (Присоединить подштамповку) так же выключена. Эта опция не имеет влияния на листовые тела.

ЗАМЕЧАНИЕ: Подштамповка, присоединеная к твердому телу, но не тонкостенная, приведет к неожиданным результатам в шаблоне развертке. Это происходит вследствие неравномерной толщины твердого тела

.

Полная форма может быть определена перед определением каждого параметра, так как некоторые опции могут исключать друг друга. Например, Вы можете или задавать высоту или выбирать вторые грани, но не оба параметра вместе.

Adjacent Face (Смежная грань)

Как сказанно ранее, Вы должны выбрать ребро конечного твердого тела, чтобы создать фланец. Грань присоединения будет найдена автоматически и подсвечена. Эта грань, найденная фланцем - обычно более короткая грань из двух граней с обеих сторон выбранного ребра. Если Вы хотите создать фланец на другой грани, то используйте эту опцию, чтобы выбрать другую грань как грань присоединения фланца.

Как сказанно ранее, Вы должны выбрать ребро конечного твердого тела, чтобы создать фланец. Грань присоединения будет найдена автоматически и подсвечена. Эта грань, найденная фланцем - обычно более короткая грань из двух граней с обеих сторон выбранного ребра. Если Вы хотите создать фланец на другой грани, то используйте опцию, чтобы выбрать другую грань как грань присоединения фланца.

Adjacent Faces (Смежные грани)

Если Вы выбираете цепочку сгиба, системанаследует сторону цепочки, которая должна располагатся касательно гранями. Это необходимо для определения толщины материала для каждого набора смежных граней. Система предполагает, что грани, которые имеют меньшую толщину, представляют поверхность листового металла. Смежные грани- это исходные грани присоединения. Эти грани подсвечиваются, когда Вы выбираете ребра фланца. Обратите внимание, что подсвечивается полная грань, даже если вся касательная ребра, принадлежащая к грани не была выбрана. Ребра являются выбираемыми даже при том, что грань подсвечена. Если подсвечены неправильные грани, просто нажмите клавишу Adjacent Faces (Смежные грани). Вы не должны выбрать внутренние ребра, поскольку они могут приводить к неожиданным результатам. Обратите внимание, что фланец всегда формируется в направлении наружу от касательных граней.

Эта опция не доступна, если Вы выбрали ребра поверхности.

Эта опция не доступна при изменении Обобщенного фланца.

На рисунке ниже показаны два возможных расширения для выбранного ребра.

Along Vector(Вдоль вектора)

Опция Along Vector (Вдоль вектора) позволяет Вам выбрать направление наружных линий на базовой грани. Система выводит на экран меню Конструктора задания вектора. Вы можете выбрать любой вектор. Система будет проецировать вектор на плоскость основной грани и перемещает конечную точку кривой пересечения так, что она лежит на прямой, которая является параллельной кзаданному вектору и касательной к скруглению в углах. Касательная на стороне фланца так же использует эту точку. Если заданный вектор и касательная не пересекают базовую грань - кривую пересечения ссылочной грани, выводится сообщение об ошибке. На рисунке ниже, исходные наружные линии показываются черным цветом, и измененные наружные линии показываются красным цветом.

Рисунок 3: Изменение наружной линии вдоль вектора

Analysis Algorithm (Анализ алгоритма)

Алгоритм Развертки на произвольную поверхность использует методику объединения, которая позволяет использовать переменное число элементов на каждой строке составной Границы области. Кроме того, заданная сетка учитывает изменяющееся число строк (то есть, разбиение строки).

После того, как объединение границы области Развертки на произвольную поверхность было получено, алгоритм анализа обрабатывает каждую строку сетки (и разбивает строки) с использованием методики минимизации деформаций. Этот процесс распространяется наружу от Профиля сгиба, пока все строки элементов не будут отображены на Границу расположения.

В этом примере, все 6 строк обрабатываются используя методы минимизации деформации в следующем порядке (1A—>2A—>3A—4A—>5A—>4B).

Analysis Approach (Анализ работы функции)

Утилита Развертки на произвольную поверхностьвыполняет нелинейную, итерационную методику конечной разности, чтобы отобразить точки, кривые и/или ребру от набора граней/листов области на набор граней/поверхностей расположения. Кроме того, при использовании утилиты SMSTRAIN, пользователь может оценивать характеристики разворачиваемости твердых/листовых тел, которые не содержат элементы деталей листового металла (то есть, непараметризованное твердое тело, импортированная геометрия, и т.д.).

В общем, этот процесс подобен использованию функции гибка/развертка элемента в Unigraphics. Однако, утилита Развертки на произвольную поверхность выполняет более полный анализ, который получен от наших усовершенствованных элементов деталей из листового металла. Также, алгоритм Развертки на произвольную поверхность использует различные параметры, таких как Формула расчета сгиба и r-значение и также поддерживает двойную кривизну, которая существует на сложных В-поверхностях.

Следующий раздел описывает алгоритмы и процедуры, которые происходят при использовании утилиты Развертки на произвольную поверхность.

Analysis Options (Опции анализа)

Меню задания опций анализа позволяет Вам задать следующие параметры:

Displacement Results (Результаты деформации) - Выберите одну из опций типа деформации Пластическое, Пружинение и Утонение. Вы можете указать, чтобы каждый результат был помещен на различном слое.

Display Region Mesh (Отображение области сетки) -Этот переключетель позволяет отображать конечно-элементную сетку в процессе анализа процесса формовки.

Use Minimum Modulus (Использовать минимальный модуль) - Если этот выключатель включен, процесс разбиения сетки будет пытаться пересекать сетку через граничные ребра отверстий и разрывов на границе области. Значение, установленное для Минимального Модуля будет использоваться для элементов сетки которые пересекают отверстие или разрыв.

Minimum Modulus (Минимальный модуль) - Эта опция задает наименьшее значение модуля, которое нужно использовать, когда сетка пересекает границу отверстия или разрывается.

Meshing Tolerance (Допуск построения сетки) - Эти допуски используются при постоении конечно-элементной сетки на границе области. Определяемые пользователем допуски включают, Хордальные, Угловые и Линейные допуски.

Associative Output (Ассоциаливный вывод) - Если этот выключатель включен, результаты анализа изменяются всякий раз, когда модель не соответствует текущему состоянию. Если этот выключатель выключен, результаты анализа не будут ассоциативны.

Angle (Угол)

Поле Angle (Угол) определяет угол сгиба в градусах. Вы можете определять тип задания угла, угол сгиба или включенный угол. Для определения этих терминов, см. документацию по элементу Фланец. Угол может иметь любое значение между 0и 155 градусами, но не нулем, плюс или минус угловой допуск на моделирование.

Опция Angle (Угол) позволяет Вам изменять метод задания угла гибки фланца. Когда установлено значение по умолчанию,Сгиб, угол фланца измеряется от вершины грани присоединения. Когда Вы устанавливаете опцию Угол в Включенный, угол измеряется от нижней части грани присоединения. См.  Parameters-Angls(Параметры - углы).

Параметр Angle (Угол) представляет полностью согнутый угол фланца. Все углы положительны. Вы можете изменять тип задания угла, выбирая опции Bend (Сгиб) или Included (Включенный) используя меню Options (Опции). Заданный по умолчанию тип задания угла установлен в Bend (Сгиб)

.

="image1685.gif" style="BORDER-BOTTOM-STYLE: none; BORDER-LEFT-STYLE: none; BORDER-RIGHT-STYLE: none; BORDER-TOP-STYLE: none; HEIGHT: 328px; MARGIN: 0px; WIDTH: 401px" width="401" >

Опции задания типа угла Bend (Сгиб) или Included (Включенный)

Поле Angle (Угол) задает угол сгиба в градусах для текущего шага. Задайте угол как постоянное значение или как значение управляемое по закону. Положительное значения сгиба Обобщенного фланца задается в направлении отображенного вектора сгиба. Угол может иметь любое значение между -360 и 360 градусов, но не нулем, и не менее углового допуска моделирования.

Application Curve (Кривая сгиба)

Кривая должна быть прямой.

Кривая должна пересечь грань расположения при проецировании в направлении противоположном нормали к грани расположения.

Когда Вы выбираете прикладную кривую, на экране подсвечивается кривая и два вектора. Кривая определяет проекцию прикладной кривой на грань расположения. Один из векторов имеет название Stationary и показывает направление Stationary Side (Стороны расположения). Другой вектор имеет название Bend (Сгиб) и показывает Bend Direction (Направление сгиба), т.е. направление Сгиба листового тела в согнутом состоянии.

Application Curve Type (Тип кривой сгиба)

Тип прикладной кривой определяет расположение геометрии, относительно прикладной кривой на законченном сгибе листового тела. Типы прикладные кривой определены следующим образом:

Bend Axis (Ось сгиба) - Тип прикладной кривой оси сгиба уникален в том, что прикладная кривая не требует, чтобы она постоянно находиласьна грани расположения. Фактически, значение радиуса будет недоступно в меню, Сгиб листового тела

, когда выбран тип прикладной кривой ось сгиба. Это происходит потому, что радиус элемента Сгиб листового тела выведен из расстояния между прикладной кривой и гранью расположения. Таким образом, когда Сгиб листового тела сформирован, он будет сформирован вокруг оси, совпадающей с прикладной кривой.

Bend Centerline (Центральная линия сгиба) - Когда средняя линия сгиба выбрана для типа прикладной кривой, результирующий Сгиб листового тела будет иметь равные области геометрии с обеих сторон прикладной кривой.

Bend Tangent Line (Касательная линия сгиба) - Когда касательная сгиба выбрана для типа прикладной кривой, результирующий Сгиб листового тела постоянно находится полностью на одной из сторон прикладной кривой. Вектор стороны присоединения определяет сторону, на которой Сгиб листового тела будет сформирован. Область Сгиба листового тела будет всегда противоположна стороне присоединения.

Contour Line (Контурная линия) - Когда контурная линия выбрана для типа прикладной кривой, прикладная кривая будет совпадать с контурной линией, при формировании сгиба листового тела. Опция контурной линии доступна только для Сгибов листового тела, при углах сгиба меньше 135 градусов. См. разделFlange (Фланец)

для определения контурной линии.

Mold Line (Внутреняя линия) - Когда внутреняя линия выбрана для типа прикладной кривой, прикладная кривая будет совпадать с внутреней линией, при формировании сгиба листового тела. Опция Внутреняя линия

доступна только для Сгибов листового тела, при углах сгиба больше 90 градусов. См. разделFlange (Фланец)

для определения внутреней линии.

Applying Tolerances (Применение допусков)

В процессе создания или изменения обобщенного фланца используется несколько допусков. Допуск элемента (в меню задания параметров обобщенного фланца) используется для апрокцсимации ребра сгиба. Уменьшение этого допуска увеличивает кол-во точек апроксимации, таким образом созданный обобщеный фланец будет более точный (однако будет требоваться больше времени для его построения). Этот допуск также используется в операции объединения обобщенного фланца с исходным телом. Если операция объединения не выполняется, пробуйте увеличить допуск. Вы можете увеличить  Минимальное кол-во точек апроксимации, чтобы компенсировать больший допуск при апроксимации ребра сгиба.

Опция Add Tangent Edges (Добавить касательные ребра)

использует угловой допуск моделирования. Когда Обобщенный фланец не может формироваться вдоль всего набора ребер сгиба, возможно что эти ребра не непрерывны по первой производной в пределах углового допуска моделирования. Вам, вероятно, придется увеличить это значение, чтобы Обобщенный фланец можно было построить по этим ребрам.

Automatic Positioning (Автоматическое позиционирование)

Автоматическое позиционирование для фланца с подсечкой следует тем же самыми общими правилами, что касается элемента фланца. Фланец позиционируется на нулевое расстояние от левого ребра и нулевого расстояния от верхнего края (при взгляде на грань присоединения с направлением фланца вниз).

Base Face (Базовая грань)

Base Face (Базовую грань).  Базовая грань это единственная грань которая используется для создания основания кронштейна. Базовая грань кронштейна должна быть плоской. Вы можете установить фильтр, который позволяет Вам выбрать плоскость, грань или координатную плоскость.

Base Faces (Базовые грани)

Base Profile (Базовый профиль)

Bead Terminology (Терминология)

Placement Face (Грань расположения) - Одна или несколько выбранных граней, на которых располагается подштамповка.

Centerline (Осевая линия) - Задает путь по которому создается подштамповка.

Orientation Plane (Плоскость ориентации) - Определяет, как сечения подштамповки будут ориентироваться вдоль осевой линии.

Placement Width (W) (Ширина на плоскости расположения) - Ширина подштамповки на плоскости расположения.

Height (H) (Высота) - Высота подштамповки, которая измеряется от осевой линии.

Radius (R) (Радиус) - Для подштамповки с U-образной формой сечения, это радиус со стороны верхней грани. Для подштамповки с V-образной формой сечения это радиусвершины подштамповки. Для подштамповки с круглым сечением, это радиус сечения.

Blend Radius (R) (Радиус подштамповки) - Для подштамповок с U-образной и V-образной формой сечения, это радиус между гранью расположения и стороной подштамповки.

Angle (A) (Угол) - Угол уклона стороны подштамповки (только для подштамповок с U-образной или V-образной формой сечения).

Section Axis (Ось сечения) - Эта опция управляет ориентацией сечения подштамповки в плоскости ориентации. Также, направление оси сечения определяет, объединяется или вычитается подштамповка с твердым телом.

Secondary Face (Вторая грань) - Верхняя грань подштамповки с U-образной формой сечения.

Secondary Width (w) (Вторая ширина) - Ширина второй грани подштамповки с U-образной формой сечения.

End Cap Radius (Радиус законцовки) - Радиус тороидальной формы, расположенной на концах подштамповки. Эти законцовки будут применяться к подштамповке, у которой высота - меньше чем радиус.

End Cap Angle (Угол законцовки) - Угол уклона законцовки для подштамповки V-образной формы.

Section Shape (Форма сечения) - Сечения вдоль осевой линии подштамповки не изменяются, когда эта опция установлена в Constant (Постоянная). Если эта опция установлена в Variable (Переменная) это означает, что сечения изменяются вдоль осевой линии. Каждая из трех форм сечения (U, V, и круглое) может быть определена в точках по осевой линии.

Bend Allowance Formula (Формула расчета сгиба)

Вы можете выбирать формулу расчета сгиба, нажимая на эту клавишу. Меню формулы расчета сгиба выводится на экран. Вы можете выбирать формулу расчету сгибу (BAF) из списка, или Вы можете вводить формулу расчета сгиба в текстовое поле. Формула расчета сгиба относится только к подсвеченному узлу сгиба. Плоскость основания не имеет формулы расчета сгиба.

Эта клавиша отображает меню выбора формулы расчета сгиба. Вы можете выбирать формулу расчета сгиба из списка или ввести Вашу собственную формулу.

Когда Вы нажимаете клавишу Bend Allowance Formula (Формула расчета сгиба), на экран выводится меню Bend Allowance Formula (Формула расчета сгиба) . Вы можете выбирать Формулу расчета сгиба (ФРС) изсписка, или  можете вводить свою ФРС в текстовое поле.

Вы можете выбирать Bend Allowance Formula (Формула расчета сгиба),  выбором этой кнопки. При этом на экран выводится меню выбора формулы расчета сгиба. Вы можете выбирать формулу расчета сгиба из списка, или Вы можете вводить новую формулу в текстовое поле.

(Использовать таблицу расчета сгиба), то Вы получите предупреждение, когда Вы нажимаете кнопку Bend Allowance Formula (Формула расчета сгиба). Предупреждение сообщит Вам, что Вы имеете включеную опцию Use Bend Allowance Tables (Использовать таблицу расчета сгиба). Если Вы хотели бы использовать формулу вместо таблицы, выключите опцию Use Bend Allowance Tables (Использовать таблицу расчета сгиба) в настройках .

Вы можете выбирать Bend Allowance Formula (Формулу расчета сгиба), нажимая на эту клавишу. При этом на экран выводится меню выбора Формулы расчета сгиба. Вы можете выбирать Формулу расчета сгиба (ФРС) из списка, или Вы можете ввести ФРС в текстовое поле.

Вы можете выбирать Bend Allowance Formula (Формула расчета сгиба),  выбором этой кнопки. При этом на экран выводится меню выбора формулы расчета сгиба. Вы можете выбирать формулу расчета сгиба из списка, или Вы можете вводить новую формулу в текстовое поле.

ЗАМЕЧАНИЕ: Если в настройках включена опция Use Bend Allowance Tables (Использовать таблицу расчета сгиба), то Вы получите предупреждение, когда Вы нажимаете кнопку Bend Allowance Formula (Формула расчета сгиба). Предупреждение сообщит Вам, что Вы имеете включеную опцию Use Bend Allowance Tables (Использовать таблицу расчета сгиба). Если Вы хотели бы использовать формулу вместо таблицы, выключите опцию Use Bend Allowance Tables (Использовать таблицу расчета сгиба) в настройках .

Вы можете выбирать Bend Allowance Formula (Формулу расчета сгиба) ,  нажатием на эту клавишу. Меню Формула расчета сгиба отображается на экране. Вы можете выбирать Формулу расчета сгиба (ФРС) из списка, или Вы можете вводить ФРС в текстовое поле.

Bend Centerlines (Средние линии сгиба)

Многоступенчатый кронштейн создает средние линии сгиба для каждого узла сгиба. Так как эти прямые используются как прикладные кривые для скрытых элементов Сгиба листового тела, все правила, связанные с тем элементом накладываются на эти линии. По крайней мере часть средней линии сгиба должна лежить в пределах наружной линии геометрии эскиза. Средняя линия сгиба не должна выходить за наружную линию так, как в этом случае она проецируется на вытягиваемый эскиз, и создаются два кривые.

Bend Edge (Ребро сгиба)

Одиночный значок в верхней частименю Фланца позволяет Вам выбрать ребро фланца. Вы должны выбрать прямое ребро на исходном твердом теле, чтобы создать фланец. Более короткая грань из двух граней, которые принадлежат выбранному ребру, будет использоваться как грань присоединения фланца. Фланец связыватся с той гранью автоматически, так, чтобы, когда грань была перенесена или повернута, элемент, сохраняет соединение с гранью. Если Вы не хотите выбирать более короткую грань выбранного ребра, чтобы присоединить элемент, то Вы можете выбирать другую грань ребра, выбирая функцию Adjacent Face (Грань присоединения). Для получения более подробной информации относительно этого, обращайтесь к разделу Adjacent Face (Грань присоединения) . Выбранное ребро будет всегда приниматься как горизонтальная ссылка, при создании фланеца. Это будет всегда ширина фланца.

Bend Edges (Ребра сгиба)

Все ребра должны принадлежать одному телу или поверхности.

Они должны иметь непрерывность по первой производной.

Грани, которым принадлежат эти ребра, должны иметь непрерывность по первой производной.

Когда Вы выбираете ребро фланца, система подсветит грань присоединения, на которой Обобщенный фланец будет создан. Направление сгиба будет отображено как временный вектор. Также, начало ребра фланца обозначается выводом на экран временного текста. Важно дифференцировать между началом и концом ребра фланца, особенно при определении функций управления по закону и также при продлении кривых сечения.

Заметьте, что Обобщенный фланец не обязательно охватывает полную грань присоединения. Длина ребра фланца и направляющей, не обязательно совпадают с гранью присоединения, управляя расширением Обобщенного фланца.

Вы должны выбирать ребра (не кривые). Система фильтрует выбранные объекты, чтобы гарантировать, что эти критерии выполнены. Возможно выбрать ребра фланца которые образуют замкнутую петлю. Вы можете установить Фильтр для выбора ребер твердого тела, ребер поверхности, или все ребра.

Вы можете указать системе автоматически выбрать все касательные ребра,  включая опцию Add Tangent Edges (Добавить касательные ребра) . Система выбирает все касательные ребра после того, как Вы выбираете первое. При изменении модели, система гарантирует, что все касательные ребра будут выбраны. Этот переключатель доступен только на шаге выбора цепочки ребер сгиба.

Когда Вы выбираете цепочку сгиба на твердом теле, система наследует направление расширения, касательность и грани присоединения от целевого тела. Вы можете изменять это наследование, нажатием клавиши Adjacent Faces (Смежные грани). Если Вы выбрали ребро поверхности, опция Adjacent Faces (Смежные грани) не нужна.

Bend Profile (Профиль сгиба)

Bend Profile Sampling (Выбор формы сгиба)

Алгоритм Развертки на произвольную поверхность начинается с попытки преобразования профиля сгиба в дискретные сегменты, основанные на допуске, который задан. Эти дискретные сегменты определяются, используя допуски, основанные на минимальном расстоянии между соседними точками, угловым отклонением и хордальным отклонением. Этот процесс задается следующим образом:

Хордальное отклонение

Хордальное отклонение измеряется для каждого сегмента и если отклонение больше чем заданный допуск, сегмент будет разделяться в два сегмента. Эта процедура повторяется, пока все сегменты не будут в пределах точно установленного хордального допуска. Хордальный допуск задается следующим образом:

Угловое отклонение

Угловое отклонение измеряется между тремя смежными точками элемента (полученный из хордального допуска). Если угол между точками больший чем допуск углового отклонения, два сегмента между этими тремя элементами преборазуются каждый в два меньших сегмента. Эта процедура повторяется, пока все сегменты не будут в пределах точно установленного углового допуска. Допуск углового отклонения рассчитывается следующим образом:

где r - это значение радиуса кривизны в окрестностях точки на профиле сгиба.

Минимальное расстояние

Минимальное расстояние измеряется для каждого сегмента и если отклонение больше чем заданный допуск, сегмент будет разделяться на два сегмента. Эта процедура повторяется, пока все сегменты не будут в пределах точно установленного допуска расстояния. Допуск расстояния задается следующим образом:

где r - это значение радиуса кривизны в окрестностях точки на профиле сгиба.

Bend Radius (Радиус сгиба)

Bend Radius (Радиус сгиба) - это постоянный внутренний радиус элемента обобщенный фланец или фланец.

Bend Relief (Освобождение сгиба)

Эта опция задает тип освобождения сгиба с каждой стороны фланца с подсечкой. Доступные типы: None (Нет), Rectangular (Прямоугольное) или Obround (Круглое). Примеры каждого типа освобождения показаны на рисунке ниже. По умолчанию, значение этой опции None (Нет).

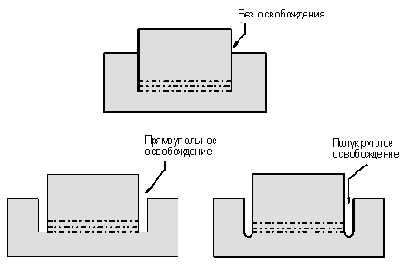

Доступные стили освобождения фланца

Освобождение выравнивается с базой фланца (внутренний касательный сгиб). Примеры того, как освобождение располагается на фланце с подсечкой для фланцев с и без углов скоса, показаны на следующем рисунке.

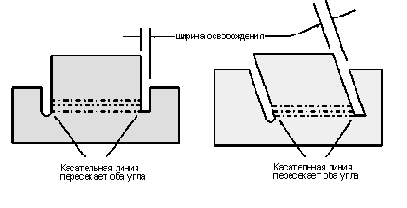

Выравнивание и ширина освобождения фланца с подсечкой

Ширина освобождения измеряется как перпендикуляр к боковой поверхности фланца (см. рисунок выше).

на этом ребре может позволить создать нужную модель.

Bend Tools (Инструменты сгиба)

Between Circles (Между окружностями)

Опция Between Circles (Между окружностями)

перемещает конечную точку кривой пересечения так, чтобы она лажала на прямой, которая является касательной к скруглениям на базовой грани и на ссылочной грани. Эта опция не доступна, если нет точек скруглений.

Рисунок 2: Изменение наружных линий между окружностями

Boundary Conditions (Граничные условия)

Граничные условия задают, как область конечно-элементной сетки формируется на исходной границе. Выбор граничного условия всегда происходит попарно - один объект на границе области должен соответствовать одному объекту на исходной границе. Фильтр позволяет Вам выбирать следующие опции:

Any (Все) - выбираются любые кривые, ребра или точки.

Curve (Кривая) - выбираются любые кривые.

Edge (Ребро) - выбираются любые ребра.

Point (Точка) - выбираются любые точки.

Граничные условия управляют отображением, обеспечивая переходы от точки к точке и связи кривой с кривой. Эти условия указывают например, что точка на границе области отобразит в явную точку на исходной границе.

Когда Вы выбираете объект, система определяет, был ли объект связан с границей области или исходной границей в зависимости от того, к какой грани ближе находится объект.

Каждое граничное условие - это именованный объект в списке Boundary condition (Граничные условия) . Это меню позволяет Вам, создавать, переименовывать и удалять граничные условия.

List Box (Список) - В этом списке отображаются все, уже заданные граничные условия. Подсвеченное название граничного условия можно редактировать.

Boundary Condition Name (Имя граничного условия) - Название выбранного в списке граничного условия выводится в текстовое поле. Вы можете ввести в это поле любое имя, чтобы переименовать граничное условие. Если это поле пустое, когда Вы создаете новое граничное условие, система сама назначит имя.

Create (Создать) - Нажмите эту клавишу, чтобы создать новое граничное условие. Если поле имени пусто, система автоматически назначит имя.

Rename (Переименовать) - Введите другое имя в текстовое поле, и затем нажмите клавишу "Rename (Переименовать)", чтобы переименовывать граничное условие.

Delete (Удалить) - Нажмите эту клавишу, что бы удалить выбранное граничное условие.

Bracket Margin (Граница кронштейна)

В процессе проектирования кронштейна, система создает основание фланца, которое обрезается до необходимого размера. Размер первоначального основания кронштейна основан на кривой пересечения и расстоянии расширения. Значение опции Bracket Margin (Граница кронштейна) - это процент, который увеличивает эти размеры. Это воздействует только на первоначальный размер основания фланца а не на конечный кронштейн. Вы должны увеличить эту границу, если кривые наружные линий кронштейна не лежают полностью на основании фланца. Вы можете обращаться к опции Bracket Margin (Граница кронштейна) в меню Modeling—>Preferences—>Sheet Metal (Моделировании - > Настройки - > Листовой металл).

---
