Опция Symbol Scale - Масштаб условного обозначения
В поле Symbol Scale задается масштаб условного обозначения начала координат (смотрите процедуру HREF="tbx_origin_display.html#datum_origin_user_defined_symbol"> создания начала координат с использованием пользовательского условного обозначения ). Вы можете изменить размер обозначения идентификатора позиции, введя значение в поле Symbol Size. Размер круговых идентификаторов определяется диаметром, размер скругленного прямоугольника определяется длиной, а все остальные обозначения определяются диаметром описанной окружности. (Смотрите следующий рисунок).
Опция Symbol Size - Размер обозначения

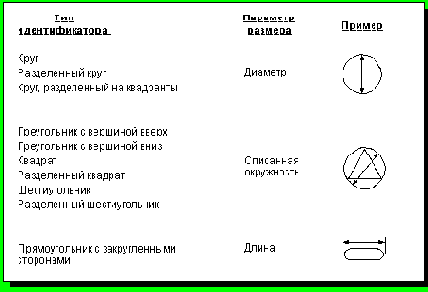

Параметр размера идентификатора
Опция Symmetrical Centerline - Ось симметрии
 |

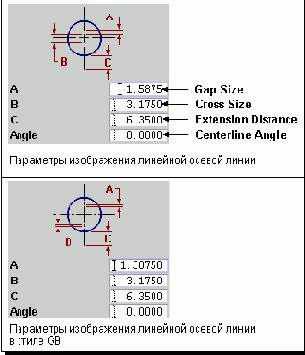

Опция Symmetrical Centerline предназначена для создания вспомогательного обозначения, показывающего на чертеже расположение оси симметрии геометрической модели. Это обозначение позволяет изображать на чертеже только одну половину симметричных геометрических объектов. |
Опция Table Border Type - Тип рамки таблиц
Опция Table Border Type - это группа переключателей, позволяющих выбрать один из следующих типов рамки таблиц:
None
[Без рамки],
Single
[Одинарная рамка] или
Double
[Двойная рамка]. Если используется двойная рамка, то расстояние между двумя линиями рамки определяется значением в поле
Table Border Width
.

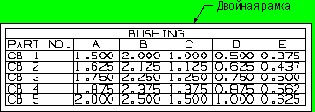

Таблица с двойной рамкой
Опция Table Border Width - Ширина двойной рамки таблицы
Значение, заданное в поле
Table Border Width,
определяет расстояние между двумя линиями двойной рамки.
Опция Tabular Note Options - Опции табличных надписей
Опция
Options?>Tabular Note Options
выполняет различные специфические настройки для табличных надписей. При выборе этой опции появляется диалоговое окно Tabular Note Options, показанное на следующем рисунке. В следующих разделах приведено подробное описание его опций.

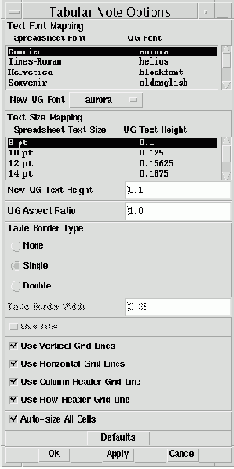

Диалоговое окно Tabular Note Options
Опция Tabular Note Range - Диапазон табличной надписи
Опция
Edit?>Tabular Note Range
позволяет определить диапазон ячеек в электронной таблице, который появится в табличной надписи. Задайте нужный диапазон, буксируя мышь по ячейкам, и затем выберите опцию
Tabular Note Range
. Если диапазон не задан, в табличной надписи появятся все ячейки, содержащие текст. Обратите внимание: если Вы создаете табличную надпись с заголовком, то в определяемый диапазон не нужно включать ячейку заголовка. Иначе ячейка с заголовком появится в надписи дважды [как заголовок и в составе диапазона].
Опция Tabular Note - Табличная надпись
Опция Tabular Note позволяет создавать и редактировать текстовую информацию, представленную на чертеже в табличном виде. Табличные надписи часто используются для вывода значений размеров похожих деталей, входящих в одно семейство, а также для вывода спецификаций материалов или параметров отверстий. Ниже приведены два рисунка - иллюстрации использования табличных надписей. На первом рисунке показан пример табличной надписи, содержащей размеры различных вариантов клапана, на втором рисунке - пример табличной надписи с параметрами отверстий.
Табличные надписи могут ссылаться на выражения, атрибуты части и объектов. Элементы табличных надписей, содержащие ссылки на выражения или атрибуты, сохраняют ассоциативность и обновляются каждый раз, вместе с изменением значений этих выражений/атрибутов.

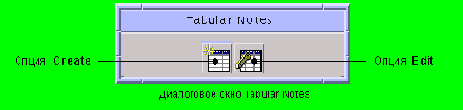

При выборе опции Tabular Note появляется диалоговое окно Tabular Notes, содержащее две иконки - Create и Edit .
|
Tabular Note Options |
|
|
[Создать] |
Создает табличные надписи. |
|
[Редактировать] |
Модифицирует существующие табличные надписи. |
default | xxx
где xxx - имя мультибайтового шрифта UG, который будет использоваться. Например, если написано:
default | chinesef
то где бы Вы не использовали шрифт по умолчанию в таблицах XESS или Excel, шрифт "chinesef" будет использован для табличных надписей.
Если никакой шрифт по умолчанию не установлен в файле установок, то в таблицах используется шрифт blockfont, как шрифт по умолчанию.

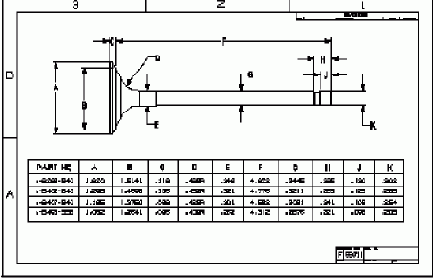

Табличная надпись на чертеже клапана
Табличная надпись - список параметров отверстий
Опция Tabular Note Title - Заголовок табличной надписи
Опция
Edit?>Tabular Note Title
позволяет определить ячейку, содержимое которой будет использоваться в качестве заголовка табличной надписи. Для задания заголовка укажите нужную ячейку и выберите опцию
Edit?>Tabular Note Title
. Если позднее Вы захотите изменить текущий заголовок текстом из другой ячейки, укажите эту ячейку и снова выберите
Edit?>Tabular Note Title
. На следующем рисунке показан пример табличной надписи с заголовком.
Сразу после определения заголовка становится доступной опция
Options?>Tabular Note Options?>Use Title
[Опции?>Опции Табличных Надписей?>Использовать Заголовок], которая включает/выключает изображение заголовка табличной надписи.
Табличная надпись с заголовком
Опция Target Point - Точка отсчета
 |
Опция Target Point предназначена для создания вспомогательного обозначения точки отсчета по стандарту ANSI. Если Вы располагаете обозначение на существующем объекте, система поместит центр обозначения на объект в точке, ближайшей к указанной курсором позиции (смотрите следующий рисунок). Если позиция точки отсчета указывается на "недосягаемом" расстоянии от существующего объекта, то она будет создана непосредственно в указанной курсором позиции. |

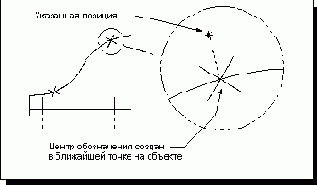

Размещение точки отсчета
Точки отсчета создаются без ассоциативных связей с другими объектами.
Опция Text Alignment - Выравнивание текста
Клавиша-меню Text Alignment задает положение текста метки относительно полки выноски, а также различные варианты подчеркивания текста (смотрите следующий рисунок). Опции меню Text Alignment недоступны для обозначений допусков формы и расположения; в этом случае полка всегда присоединяется к верхней части рамки обозначения. Длина полки задается в диалоговом окне
Preferences?>Drafting Object Line/Arrow Format
.
Опция Text Angle - Угол ориентации текста
Значение в поле Text Angle
устанавливает угол ориентации для текстовых объектов, создаваемых с помощью редактора аннотации. Первоначально устанавливается угол, заданный в соответствующей настройке диалогового окна Preferences—>Annotation—>Lettering. При выводе текста в окне предварительного просмотра этот угол игнорируется.
Опция Text Color - Цвет текста
Клавиша-меню Text Color позволяет выбрать цвет по умолчанию для текстовых объектов, создаваемых с помощью редактора аннотации. Первоначально устанавливается цвет, заданный в соответствующей настройке на странице General диалогового окна Preferences—>Annotation—>Lettering .
Опция Text Justification - Выравнивание текста
h2>
 |
Клавиша-меню Text Justification для координатных размеров действует так же, как . |
Опция Through 3 Points - Круговая центровая линия через три точки
С помощью клавиши-меню в нижней части диалогового окна Utility Symbols выберите опцию Through 3 Points (смотрите следующий рисунок) и укажите не менее трех точек, через которые должна пройти круговая центровая линия. Этот метод не требует задания центра круговой линии.
Опция Through 3 Points диалогового окна Utility Symbols

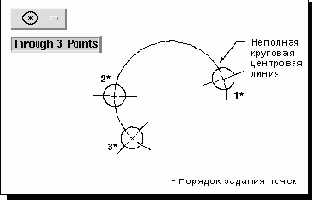

Следующий рисунок иллюстрирует создание неполной круговой центровой линии с помощью опции Through 3 Points . Клавиша-меню выбора точки была установлена в положение Arc Center [Центр Дуги].
Задание неполной круговой центровой линии тремя дугами
Опция Through 3 Points - Круговая осевая линия через три точки
С помощью клавиши-меню в нижней части диалогового окна Utility Symbols выберите опцию
Through 3 Points
(смотрите следующий рисунок) и укажите не менее трех точек, через которые должна пройти круговая осевая линия. Этот метод не требует задания центра круговой осевой линии.
Опция Through 3 Points диалогового окна Utility Symbols

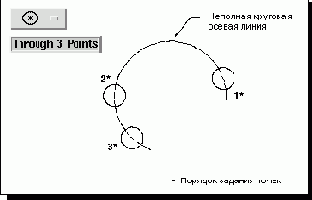

Следующий рисунок иллюстрирует создание неполной круговой осевой линии с помощью опции
Through 3 Points
. Клавиша-меню выбора точки была установлена в положение
Arc Center
[Центр Дуги].
Задание неполной круговой осевой линии тремя дугами
Опция Tolerance Type - Тип допуска

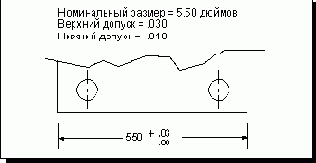

При создании размера можно управлять способом изображения значений допусков. Клавиша-меню Tolerance Type позволяет выбрать один из следующих типов изображения допусков:
Типы допусков
 |
Опция Bilateral +-TOL [Двусторонний] изображает значение двустороннего допуска одной строкой со знаками +-. Используется только верхнее значение допуска. Нижнее значение игнорируется. |
Размер с допуском +-TOL в одной строке. Обратите внимание, что значение нижнего допуска игнорируется.
 |
Опция Unilateral +TOL/-.000 [Односторонний] изображает значение размера в одной строке, а односторонний допуск двумя строками. Сверху изображается положительное значение допуска (+TOL), а снизу вместо отрицательного значения выводится ноль ( -.000 ). |
Размер с допуском +TOL сверху и -.000 снизу. Обратите внимание, что значение нижнего допуска установлено в ноль и используется только значение верхнего допуска.
 |
Опция Unilateral +.000/-TOL [Односторонний] изображает значение размера в одной строке, а односторонний допуск двумя строками. Снизу изображается отрицательное значение допуска (-TOL), а сверху вместо положительного значения выводится ноль ( +.000 ). |
Размер с допуском +.000 сверху и -TOL снизу. Обратите внимание, что значение верхнего допуска установлено в ноль и используется только значение нижнего допуска.
 |

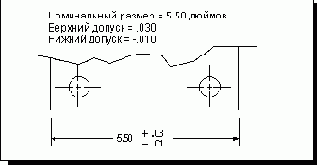

Опция Bilateral +TOL/-TOL [Двусторонний] изображает значения двустороннего допуска двумя строками со знаками +-. Сверху изображается верхнее значение допуска, а снизу - нижнее. |

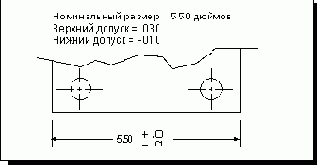

Размер с допуском +TOL сверху и -TOL снизу
 |
Опция No Tolerance [Без Допуска] изображает размер без допусков. Все значения допусков игнорируются. |

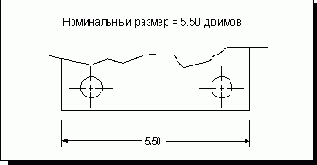

Горизонтальный размер без допуска
 |
Опция Limit 2 Lines +LIM/-LIM [Предельные размеры в 2 Строки] добавляет значения, введенные в полях допуска, к номинальному размеру. Полученные таким образом значения верхнего и нижнего предельных размеров выводятся двумя строками. |

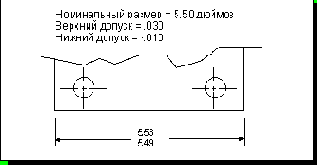

Значение верхнего предельного размера (+LIM) в верхней строке, а нижнего (-LIM) - в нижней строке
добавляет значения, введенные
 |
Опция Limit 2 Lines -LIM/+LIM [Предельные размеры в 2 Строки] добавляет значения, введенные в полях допуска, к номинальному размеру. Полученные таким образом значения верхнего и нижнего предельных размеров выводятся двумя строками, причем верхний предельный размер изображается под нижним предельным размером. |
Значение нижнего предельного размера (-LIM) в верхней строке, а верхнего (+LIM) - в нижней строке
 |
Опция Limit 1 Line +LIM -LIM [Предельные размеры в 1 Строку] добавляет значения, введенные в полях допуска, к номинальному размеру. Полученные таким образом значения верхнего и нижнего предельных размеров выводятся одной строкой, причем верхний предельный размер идет первым (то есть слева от нижнего предельного размера). |

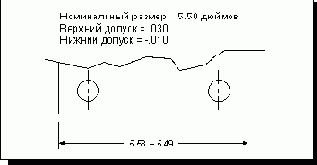

Значение верхнего и нижнего предельного размера одной строкой в порядке +LIM -LIM
 |
Опция Limit 1 Line -LIM +LIM [Предельные размеры в 1 Строку] добавляет значения, введенные в полях допуска, к номинальному размеру. Полученные таким образом значения верхнего и нижнего предельных размеров выводятся одной строкой, причем верхний предельный размер идет вторым (то есть справа от нижнего предельного размера). |

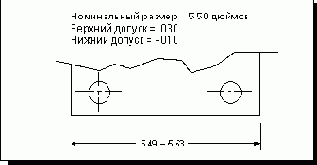

Значение верхнего и нижнего предельного размера одной строкой в порядке -LIM +LIM
 |

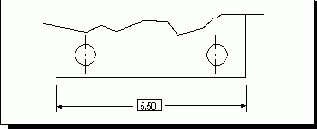

Опция Basic [Основной] задает основной размер. Основной размер изображается в виде прямоугольника, внутри которого находится значение размера. Значения допусков не изображаются (смотрите следующий рисунок). |
Основной горизонтальный размер
Для создания основного размера с коэффициентом повторения внутри прямоугольника, введите в поле простого добавления текста управляющую последовательность символов <#An> (где n
- целое число). Коэффициент повторения обозначает число применений данного размера. На следующем рисунке показано, что получится, если Вы введете символы <#А2> в поле простого добавления текста.

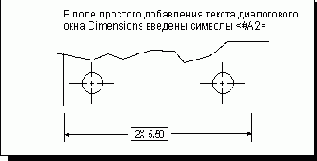

Основной горизонтальный размер с коэффициентом повторения
 |
Опция Reference [Справочный] задает справочный размер (размер для справки). Значение справочного размера изображается в круглых скобках. Значения допусков не изображаются. |
 |
Опция Diameter Reference [Диаметральный Справочный] задает диаметральный справочный размер. Значение справочного размера и символ диаметра/радиуса изображается в круглых скобках. Это применимо к радиусам, диаметрам, когда символ находится перед значением размера (см. опцию Preferences->Annotation->Radial->Symbol Location). Значения допусков не изображаются |
 |
Опция Dimension not to Scale [Размер не Масштабировать] изображает размер с подчеркиванием. Значения допусков не изображаются. |
Опция Track Text Size - Отслеживание размера текста
Если включена опция Track Text Size, то значения длины и ширины создаваемого текста (в единицах измерения части) динамически отображаются в двух полях, расположенных под графическим окном. По умолчанию эта опция включена.
Три переключателя, расположенные под заголовком Preview Size, управляют размером текста, который выводится в окне предварительного просмотра. Системная переменная пользовательских умолчаний Drafting_AEpreviewSize определяет, какой из переключателей включен по умолчанию. Ниже приведено описание каждой из этих трех клавиш.
Опция UG Aspect Ratio - Отношение сторон для текста Unigraphics
Значение, заданное в поле UG Aspect Ratio, устанавливает отношение сторон для текста табличных надписей (т.е. отношение длины текста к высоте).
Опция Update Tabular Note - Обновить надпись
Опция
Tools?>Update Tabular Note
обновляет табличную надпись, чтобы в ней были отражены последние изменения, сделанные в электронной таблице. Все новые или отредактированные данные появятся в графическом окне Unigraphics.
Опция Use Column Header Grid Line - Использовать разделительную линию под заголовком
Опция Use Column Header Grid Line управляет изображением горизонтальной разделительной линии под первой строкой табличной надписи.
Опция Use Horizontal Grid Lines - Использовать горизонтальные разделительные линии
Опция Use Horizontal Grid Lines включает/выключает изображение горизонтальных разделительных линий в табличной надписи.
Опция Use Row Header Grid Line - Использовать разделительную линию справа от заголовка
Опция Use Row Header Grid Line управляет изображением вертикальной разделительной линии справа от первого столбца табличной надписи.
Опция Use Symbols in - Местонахождение условных обозначений
Опция
Use Symbols in:
[Использовать Обозначения из:] позволяет загружать пользовательские условные обозначения из текущей части или заданной директории. Местонахождение обозначений, с которыми Вы собираетесь работать, определяется следующими опциями:
Опция Use Title - Использовать заголовок
Опция Use Title включает/выключает изображение заголовка табличной надписи. Заголовок задается следующим образом: выбирается ячейка, содержащая текст заголовка, а затем - опция
Edit?>Tabular Note Title
.
Опция Use Vertical Grid Lines - Использовать вертикальные разделительные линии
Опция Use Vertical Grid Lines включает/выключает изображение вертикальных разделительных линий в табличной надписи.
Опция User-Defined Symbol - Пользовательское условное обозначение
Опция
User-Defined Symbol
используется для размещения на чертеже условных обозначений, поставляемых вместе с программным обеспечением Unigraphics или предварительно созданных пользователем с помощью опции
File?>Utilities?>Edit Symbol Font File
(использование этой опции подробно описано в
Справочнике по интерфейсу пользователя [Gateway Online Help]
). Условные обозначения могут использоваться самостоятельно или входить в состав чертежного объекта или его текстового элемента.
Диалоговое окно User Defined Symbols
Опции диалогового окна User Defined Symbols
[Использовать Обозначения из:]
Загружает пользовательские условные обозначения из текущей части или заданной директории.
Список всех доступных файлов с расширением SBF в текущей директории или директории UTIL. Окно списка неактивно (затемнено), если используются обозначения из текущей части. При выборе опции
Current Directory
или
Util Directory
в меню Use Symbols in: это окно становится активным (т.е. в нем можно выбирать файлы SBF).
Список всех доступных условных обозначений.
[Определить Размер Обозначения С помощью:]
Позволяет выбрать один из методов задания размеров условного обозначения -
Length and Height
[Длина и Высота] или
Scale and Aspect Ratio
[Масштаб и Отношение Сторон].
[Ориентация Обозначения]
Позволяет задать вектор ориентации условного обозначения.
[Добавить В Чертежный Объект]
Добавляет условное обозначение в чертежный объект.
[Самостоятельное Условное обозначение]
Позволяет разместить условное обозначение в любом месте на чертеже.
[Горизонтальный Переворот]
Меняет местами точки соединения самостоятельного условного обозначения (закрепленная и ориентирующая точки), в результате чего условное обозначение "переворачивается" в горизонтальной плоскости.
[Вертикальный Переворот]
Отражает самостоятельное условное обозначение отражается относительно собственной оси (воображаемой линии между закрепленной и ориентирующей точками), в результате чего оно "переворачивается" в вертикальной плоскости.
Опция
Inherit
[Наследовать] загружает значения параметров существующего чертежного объекта. Опция
Default
[По умолчанию] устанавливает значения длины и высоты условного обозначения, принятые по умолчанию. Опция
Apply
[Принять] принимает изменения параметров существующего условного обозначения.
Опция Util Directory - Директория Util
При выборе опции Util Directory условные обозначения выбираются из файлов SBF, находящихся в директории UTIL. На следующем рисунке показаны примеры условных обозначений, находящихся в этой директории.

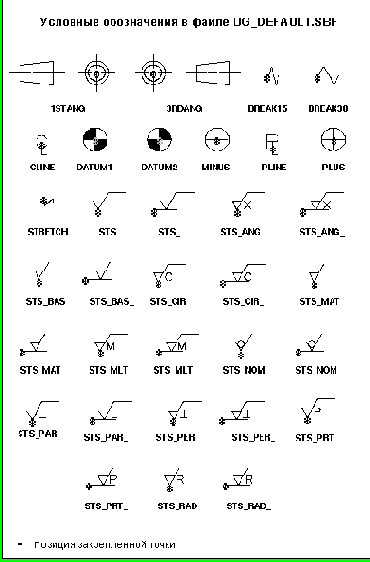

Пользовательские условные обозначения, поставляемые с Unigraphics
Опция Utility Symbol - Вспомогательное обозначение

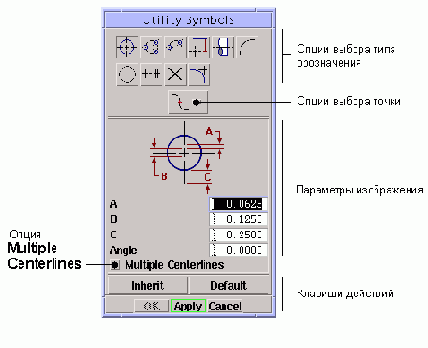

Диалоговое окно Utility Symbols
Опция Insert—>Utility Symbol позволяет создавать различные вспомогательные обозначения, такие как осевые линии, точки смещенного центра, точки отсчета размера и обозначения пересечения. При выборе этой опции открывается диалоговое окно Utility Symbols.
|
Опции диалогового окна Utility Symbols |
|
|
ОПЦИИ ВЫБОРА ТИПА ОБОЗНАЧЕНИЯ |
Позволяют выбрать тип вспомогательного обозначения. Доступны обозначения различных типов: круговые центровые линии, осевые линии, точки отсчета, точки смещенного центра и т.д. |
|
ОПЦИИ ВЫБОРА ТОЧКИ |
Определяют позицию размещения вспомогательного обозначения. |
|
ПАРАМЕТРЫ ИЗОБРАЖЕНИЯ |
Управляют изображением вспомогательного обозначения. |
|
Multiple Centerlines [Несколько Осевых линий] |
Доступна для и (при условии, что клавиша-меню методов выбора точки установлена в положение Cylindrical Face [Цилиндрическая Грань]). |
|
КЛАВИШИ ДЕЙСТВИЙ |
Опция Inherit [Наследовать] загружает значения параметров существующего чертежного объекта. Опция Defaults [По умолчанию] устанавливает значения параметров, принимаемые по умолчанию. Опция Apply [Принять] принимает все изменения в процессе создания и редактирования вспомогательного обозначения. |
Опция Vertical Baseline - Вертикальный с базовой линией
 |
Данная опция позволяет создавать серию вертикальных ассоциированных размеров, с общей базовой выносной линией. Каждый размер смещен относительно соседнего для того, чтобы исключить их пересечение. Первый выделенный объект определяет общую базовую линию. Используйте опцию Remove Last для удаления последнего введенного размера. |
См. также: Редактирование цепочки размеров и размеров с базовой линией
Опция Vertical Chain - вертикальная цепочка
 |
Данная опция позволяет Вам создавать несколько вертикальных размеров, расположенных друг за другом на одной прямой. Таким образом, данные размеры образуют цепочку размеров. Используйте опцию Remove Last, чтобы удалить последний добавленный размер. |
См. также:
Опция Vertical Dimension создает
Для того, чтобы создать вертикальный размер без излома выносной линии:
Нажмите иконку
Vertical Dimension
.
Укажите образмериваемую позицию. Размер будет создан и размещен за линией текущего отступа. Текущим считается отступ, который был создан или модифицирован последним. Для модификации отступов можно использовать клавишу
.
Для того, чтобы создать вертикальный размер с изломом выносной линии:
Нажмите иконку
Vertical Dimension
.
Включите опцию
Create Dogleg
[Создать Излом].
Укажите образмериваемую позицию.
Укажите точку излома выносной линии вертикального размера.
Укажите положение точки привязки вертикального размера. Вы можете буксировать ее вдоль линии отступа или на другую линию отступа аналогичного типа. Рисунок в предыдущем разделе иллюстрирует различные способы размещения размера с изломом выносной линии. После установки точки привязки система создает вертикальный размер.
Вы можете не указывать точку излома, а просто нажать клавишу Apply. При этом система построит выносную линию без излома и перейдет к следующему шагу создания размера.
ЗАМЕЧАНИЕ:
При создании размеров без излома выносной линии можно использовать только текущие отступы.
Опция Vertical Margin создает
ЗАМЕЧАНИЕ: Опция выбора точки Tangent Point [Точка Касания]
не используется при создании отступов.
Для того, чтобы создать вертикальный отступ:
Нажмите иконку
Vertical Margin
.
При необходимости введите значение дистанции отступа в поле
.
Определите линию отступа с помощью опций выбора прямой и опций выбора точки.
Для того, чтобы заменить вертикальный отступ:
Нажмите иконку
Vertical Margin
.
Нажмите клавишу
Replace Margin
[Заменить Отступ]. Все вертикальные отступы подсветятся.
Укажите отступ, который Вы хотите заменить.
Определите новую линию отступа с помощью опций выбора прямой и опций выбора точки.
ЗАМЕЧАНИЕ:
Линии вертикальных отступов не могут быть строго горизонтальными. Если Вы попытаетесь построить их под углом 0° или 180°, то появится следующее сообщение об ошибке:
Vertical Margin cannot be horizontal.
[Линия вертикального отступа не может быть горизонтальной.]
Если набор координатных размеров имеет несколько вертикальных или горизонтальных отступов, то текущие (созданные последними) отступы будут изображаться всегда, а остальные - только в операциях, где возможен выбор между несколькими отступами.
Опция Vertical Text - Вертикальный текст
Если включена опция Vertical Text, надписи создаются не построчно, а вертикально, по столбцам. Эта функция реализована прежде всего для работы с некоторыми азиатскими языками, которые имеют такую специфическую последовательность написания текста. Впрочем, при желании это свойство можно использовать и в других языках. Первоначальная установка опции вертикального текста определяется системной переменной Drafting_AEverticalText в файле значений по умолчанию пользователя. Текст, который Вы вводите в окне редактирования слева направо, отображается в окне предварительного просмотра сверху вниз. При вводе новой строки в окне редактирования, текст в окне предварительного просмотра сдвигается вправо, оставляя место для следующего столбца. Если Вы редактируете вертикальную надпись и хотите сделать ее горизонтальной, выключите опцию Vertical Text и нажмите Apply. Эта опция применяется только для надписей. Она не поддерживается для меток, размеров и прочей чертежной аннотации.
Опция Vertical - Вертикальный размер
 |
Опция Vertical позволяет создать вертикальный размер между двумя заданными позициями. Эти позиции задаются с помощью опций выбора точки (например, контрольная точка, точка пересечения, центр дуги и т.д). Если в создании размера участвует только один объект, нужно указать его противоположные концы. |

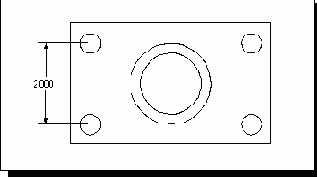

Вертикальный размер между центрами двух дуг
Определение контура штриховки
Для определения контура штриховки Вы должны просто указать объекты, из которых он состоит. Должны быть указаны все объекты, составляющие контур. Этими объектами могут быть линии, очерковые линии тел, ребра сечений, надписи, метки, обозначения допуска формы и расположения. В определении контура штриховки нельзя использовать ребра тел.
Мы рекомендуем Вам при определении контура выбирать объекты в том порядке, в котором они соединяются друг с другом. Иначе форма контура может оказаться непредсказуемой.
ЗАМЕЧАНИЕ:
При определении контура штриховки объекты нужно выбирать на чертежном виде, либо на самом чертеже.
Если Ваша деталь имеет внутренние области, которые Вы не хотите заштриховывать, то Вы должны воспользоваться клавишей
New Boundary
[Новый Контур]. Нажмите ее, а затем укажите объекты, определяющие контур внутренней области (острова). Таким же образом Вы можете задать еще несколько островов. После того, как все контура островов будут определены, нажмите клавишу Apply. Система создаст штриховку по заданному трафарету и с заданными параметрами.
Клавиша Chain [Цепочка] позволяет легко и быстро выбирать непрерывную последовательность линий. Для этого Вы должны нажать клавишу
Chain
и указать первую линию, а затем указать последнюю линию или нажать клавишу
Chain to End
.
Ориентирующая точка
Правая точка соединения называется
ориентирующей точкой

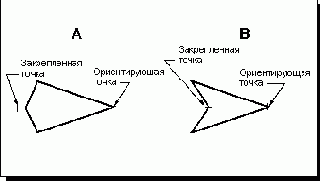

. Она используется для ориентирования условного обозначения относительно закрепленной точки (смотрите следующий рисунок).
Две точки соединения используются:
для обрезки компонентов чертежного объекта, составляющего условное обозначение;
для размещения и ориентации условного обозначения;
как управляющие точки в размерных и текстовых надписях;
для определения длины условного обозначения при его использовании в фонте линии.
Две точки соединения
ЗАМЕЧАНИЕ:
Ни закрепленная точка, ни ориентирующая точка не должны обязательно принадлежать объектам, определяющим условное обозначение. Вы можете поместить любую из этих точек внутри объектов, определяющих условное обозначение, или за их пределами, как показано в примере A на предыдущем рисунке.
Осевые линии в стиле GB (китайский национальный стандарт)
Стиль GB, соответствующий китайскому национальному стандарту, можно применять при создании вспомогательных обозначений следующих типов: Linear Centerline , Full Bolt Circle , Partial Bolt Circle , Offset Center Point , Cylindrical Centerline , Partial Circular Centerline и Full Circular Centerline .
Прежде чем начать работу с осевыми линиями в стиле GB, Вы должны определить системную переменную Drafting_centerLineDisplay в файле значений пользователя по умолчанию (ug_english.def или ug_metric.def) следующим образом:
Drafting_centerLineDisplay: GBstyle
Обратите внимание, что эта переменная может принимать одно из двух значений: None [Никакой]
или GBstyle [Стиль GB]. Для обновления стиля изображения существующей осевой линии укажите ее и нажмите клавишу Apply. Изображение обновится с учетом текущей установки системной переменной. Стиль GB может быть задан также в переменной Drafting_datumFeatureDisplay, которая управляет изображением обозначений привязки при работе в диалоговом окне GD&T Symbols.
Основная процедура использования опции Edit Multiple Dimensions - Редактировать несколько размеров
Редактирование нескольких размеров
Для использования опции Edit Multiple Dimensions:
Выберите Insert->Annotation.
Выберите размер "120 degree".
Выберите опцию Edit Multiple Dimensions.
Выберите размеры для редактирования (диаметр и радиус).
Выберите опцию Below.
Напечатайте "3 PL" в окне редактирования (без кавычек).
Нажмите Apply.

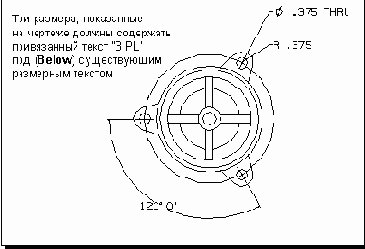

Три размера после редактирования, с помощью опции Edit Multiple Dimensions
Основная процедура редактирования положения выделенного текста
Следующий пример показывает как использовать опцию Edit Multiple Dimensions для привязанного текста в режиме Before and After для двух размеров без изменения нижнего текста.
Выберите Insert->Annotation.
Выберите диаметральный размер .750, поместив курсор над привязанным текстом "3X".

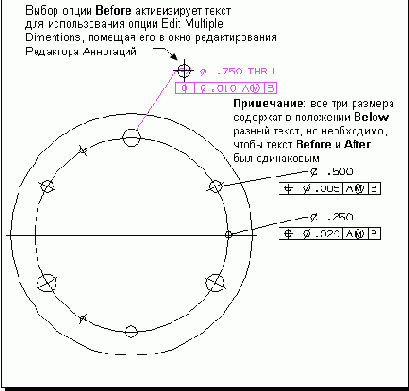

Редактирование нескольких размеров, используя опции Before и After
Выберите опцию Edit Multiple Dimensions
Выберите диаметральный размер .500, затем диаметральный размер .250.
Выберите опцию расположения After. В Окне редактирования появится текст "THRU".
Нажмите Apply.

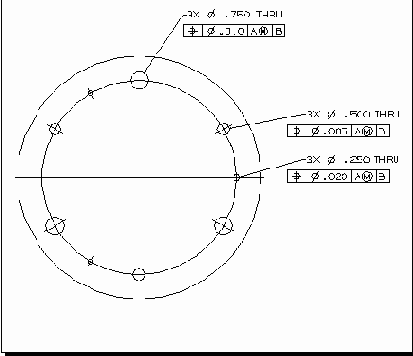

Размеры после модификации текста

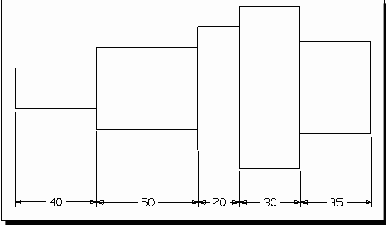

Основная процедура создания горизонтальной цепочки
Для создания горизонтальной цепочки размеров проделайте следующие действия:
Из приложения Drafting [Черчение], выберите иконку Horizontal Chain или опцию Insert->Dimension->Horizontal Chain.
Введите величину смещения в поле Offset, если Вы хотите задать вертикальное смещение между соседними размерами. В данном примере мы принимаем значение по умолчанию - ноль.

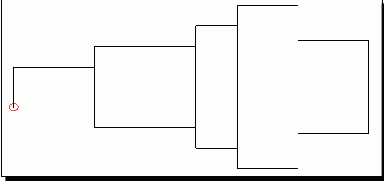

Выделите первую конечную точку.
Выделяйте следующие конечные точки, до тех пор, пока не будет выделена последняя.
Буксируйте цепочку размеров в необходимое Вам местоположение.
Нажмите левую клавишу мыши для фиксирования положения цепочки размеров.
Основная процедура создания горизонтальных размеров с базовой линией
Для создания горизонтальных размеров с базовой линией:
Из приложения Drafting [Черчение], выберите иконку Horizontal Baseline или опцию Insert->Dimension->Horizontal Baseline.
Введите величину смещения в поле Offset, если Вы хотите задать вертикальное смещение между соседними размерами. В данном примере мы принимаем значение по умолчанию.
Выделите первую конечную точку. Данная точка будет определять общую базовую выносную линию.
Выделяйте следующие конечные точки, до тех пор, пока не будет выделена последняя.
При необходимости используйте опцию Reverse Offset.
Буксируйте цепочку размеров в необходимое Вам местоположение.
Нажмите левую клавишу мыши для фиксирования положения цепочки размеров.
Основная процедура создания вертикальной цепочки
Для создания вертикальной цепочки размеров проделайте следующие действия:
Из приложения Drafting [Черчение], выберите иконку Vertical Chain или опцию Insert->Dimension->Vertical Chain.
Введите величину смещения в поле Offset, если Вы хотите задать горизонтальное смещение между соседними размерами. В данном примере мы принимаем значение по умолчанию - ноль.
Выделите первую конечную точку.
Выделяйте следующие конечные точки, до тех пор, пока не будет выделена последняя.
Буксируйте цепочку размеров в необходимое Вам местоположение.
Нажмите левую клавишу мыши для фиксирования положения цепочки размеров.
Основная процедура создания вертикальных размеров с базовой линией
Для создания вертикальных размеров с базовой линией:
Из приложения Drafting [Черчение], выберите иконку Vertical Baseline или опцию Insert->Dimension->Vertical Baseline.
Введите величину смещения в поле Offset, если Вы хотите задать горизонтальное смещение между соседними размерами. В данном примере мы принимаем значение по умолчанию.
Выделите первую конечную точку. Данная точка будет определять общую базовую выносную линию.
Выделяйте следующие конечные точки, до тех пор, пока не будет выделена последняя.
Буксируйте цепочку размеров в необходимое Вам местоположение.
Нажмите левую клавишу мыши для фиксирования положения цепочки размеров.
Особенность использования опции Extension Line
Если Вы используете опцию Angular [Угловой размер], и при этом клавиша-меню методов выбора прямой установлена в положение Extension Line [Выносная Линия], то Вы не сможете редактировать размеры, пока не перейдете к другому типу размера или пока не измените опцию выбора прямой. Это необходимо для устранения неоднозначности, поскольку в данном случае и для редактирования, и для создания потребуется указать существующий размер. [Другими словами, если установлена опция выбора прямой Extension Line и Вы указываете курсором выносную линию существующего размера, система не может однозначно определить, что Вы собираетесь делать: редактировать указанный размер или использовать указанную выносную линию для создания нового размера.]
Отступы координатных размеров
Для позиционирования координатных размеров используются
отступы
. Отступ координатного размера должен быть задан как для вертикальных, так и для горизонтальных размеров.
В наборе координатных размеров может быть несколько вертикальных и горизонтальных отступов. Если Вы создаете несколько вертикальных (горизонтальных) отступов, то отступ, созданный последним, станет
текущим
и будет использоваться при размещении очередного координатного размера. С помощью опции
Change Margin
[Изменить Отступ] Вы можете сделать текущим любой из существующих отступов. Кроме того, Вы можете переопределить отступ с помощью опции
Replace Margin
[Заменить Отступ]. После переопределения отступ станет текущим.
Размер всегда размещается за линией отступа, если смотреть от образмериваемой точки.
Для создания отступов можно использовать опции
Horizontal Margin
[Горизонтальный Отступ] и
Vertical Margin
[Вертикальный Отступ] или стандартные опции выбора точки и прямой.
ВНИМАНИЕ:
Координатные размеры ассоциативно связаны с отступами. При удалении отступа удаляются и связанные с ним координатные размеры. При переносе отступа размеры также будут перенесены.
ЗАМЕЧАНИЕ:
При удалении объекта, ассоциативно связанного с отступом, сам отступ не удаляется, но утрачивает ассоциативность.

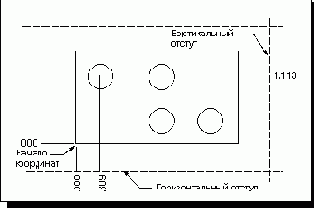

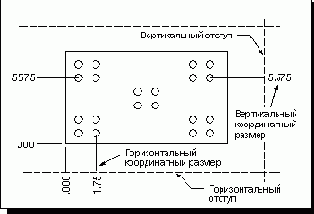

Горизонтальный и вертикальный отступы
Координатные размеры всегда размещаются за линией отступа, если смотреть из образмериваемой точки
Параметры изображения круговых центровых линий

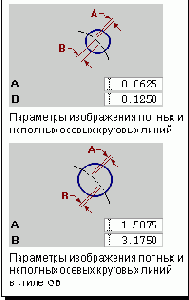

Вы можете управлять изображением круговой центровой линии, задавая в диалоговом окне значения параметров A, B и C.
Параметры изображения круговых осевых линий
Вы можете управлять изображением круговой осевой линии, задавая в диалоговом окне значения параметров А и B.
Параметры обозначения

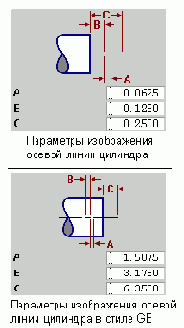

Вы можете управлять изображением осевой линии цилиндра, задавая в диалоговом окне значения параметров A, B и C (смотрите следующий рисунок).
Вы можете управлять изображением осевой
Вы можете управлять изображением осевой линии, задавая значения следующих параметров: величина зазора между штрихами, размер перекрестия, длина выносного сегмента и угол наклона осевой линии. В диалоговом окне эти значения вводятся в поля A, B, C и Angle. Угол наклона указывается только при создании осевой линии, проходящей через одну указанную точку.
Вы можете управлять изображением точки
Вы можете управлять изображением точки смещенного центра, задавая в диалоговом окне значения параметров A, B и C.
Для создания точки смещенного центра необходимо задать следующие три параметра (смотрите следующий рисунок):
Метод создания
Дистанцию смещения (если позиция указывается курсором, то не задается)
Режим изображения

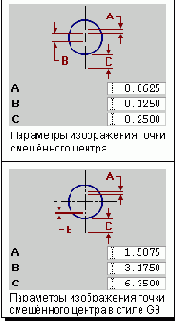

Параметры создания точки смещенного центра в диалоговом окне Utility Symbols
Вы можете управлять изображением оси
Вы можете управлять изображением оси симметрии, задавая в диалоговом окне значения параметров A, B и C (смотрите следующий рисунок).
игнорируется. Кроме того, расстояние между проекциями указанных точек на ось цилиндра должно более чем в 2 раза превышать значение в поле C. Невыполнение этого условия вызывает сообщение об ошибке.
Параметры изображения оси симметрии
Для создания оси симметрии просто укажите две позиции на чертеже или модели. Это можно сделать с помощью клавиши-меню (смотрите следующий рисунок), которая предоставляет следующие опции выбора точки: Control Point [Контрольная Точка], Intersection Point [Точка Пересечения]
и Arc Center [Центр Дуги]. Кроме того, для задания оси симметрии можно использовать опцию Cylindrical Face [Цилиндрическая Грань]. Особенности использования опции Cylindrical Face подробно рассмотрены в разделе "Опция Cylindrical Centerline - Осевая линия цилиндра".
Положение точки на линии симметрии.
Для простановки размеров можно использовать любую ось симметрии. Значение размера будет равно удвоенному расстоянию до оси симметрии. Это правило действует по умолчанию, но может быть изменено с помощью системной переменной пользовательских умолчаний Drafting_doubleDimsToSymmCenterlines, которой первоначально присвоено значение doubleValue. Вы можете переустановить эту переменную, задав значение doNotDoubleValue, и тогда во всех создаваемых размерах будет изображаться значение реального физического расстояния, а не удвоенная величина. Обратите внимание, что новая установка системной переменной начнет действовать только на создаваемые размеры. Изображение уже существующих размеров подчиняется прежним правилам [т.е. их значения останутся без изменений, отображая удвоенное расстояние].
