Unigraphics. Справочник по черчению



Базовая процедура для редактирования экземпляра символа


Из приложения Drafting, выберите опцию Insert-> Symbol. Появится диалог Symbol Library.

Выберите символ для редактирования.

Редактируйте символ.

Нажмите Apply или OK.



Базовая процедура создания экземпляра символа


Для создания экземпляра символа:

Найдите файл части, который в котором Вы хотите использовать символ.

Из приложения Drafting, выберите опцию Insert-> Custom Symbol.

Из диалогового окна Symbol Library, выберите нужную библиотеку.

Из окна списка символов, выберите нужный символ. В данном примере мы выбираем critical_process. Обратите внимание, что в заголовке диалога Create Symbol Instance находится название символа..



Выберите Lettering Preferences [Свойства надписи] и Symbol Preference [Свойства символа] чтобы использовать параметры текущего файла части.

Введите 3 в поле Critical Value.

У Вас есть опции для задания значений масштаба и угла, если необходимо изменить угол ориентации или масштаб. Мы примем параметры по умолчанию.

Выберите опцию Create with Leader [Создать с выноской]. Появится диалоговое окно Create Leader. Мы примем параметры по умолчанию  тип выноски (Plain [ровная]) и сторону выноски (Leader Inferred [контекстная]).

Выберите внешнюю дугу.

Нажмите OK в диалоге Create Leader. Появится диалог Origin Tool. При движении курсора слева направо и назад контекстно меняется сторона, к которой привязана выноска.

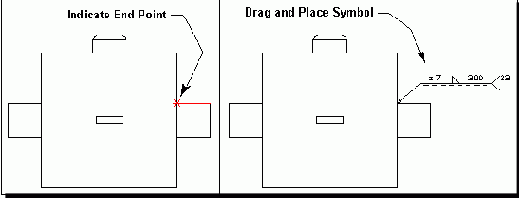

Переместите курсор в необходимое Вам положение и установите символ, нажав левую клавишу мыши (MB1).





Библиотека


Если Вы выбрали в списке Библиотеку, доступны следующие опции:

New Library [Новая Библиотека]

New Symbol [Новый Символ]

Delete [Удалить]



Диалог Symbol Instance в режиме редактирования


Вы можете использовать диалог Symbol Instance для редактирования символов пользователя. Из приложения Drafting, выберите опцию Insert-> Symbol. Выделите символ. Появятся значки изменения масштаба и угла поворота.

Вы можете буксировать любой из значков масштаба для увеличения или уменьшения размеров символа.

Значек Угла Поворота позволяет Вам поворачивать символ по или против часовой стрелки, буксируя курсор. Поля Масштаба и Угла поворота изменяют свои значения после буксировки. Вы можете также изменять значения масштаба и угла поворота, введя соответствующие значения в поля ввода.

Символы без выносок могут быть зеркально отражены вертикально или горизонтально. Только геометрические объекты могут быть зеркально отражены. Точки привязки надписей отражаются, текст надписей перемещается, но не отражается.

Кода символы выделены, они находятся в режиме буксировки и может быть перемещен на любое место чертежа.

Редактирование текста зависит от от его типа



Диалоговое окно Edit Symbol Display


Диалоговое окно Edit Symbol Display

[Редактировать отображение символа]

позволяет редактировать характеристики отображения символа.

 Опции диалогового окна Edit Symbol Display

Edit Symbol Pieces

[Редактировать части символа]

Используйте переключатель Edit Symbol Pieces, для выделения отдельных частей символа для редактирования цвета, шрифта и толщины кривых или аннотаций.

Layer

[Слой]

Позволяет изменять слой символа. Вы не можете изменять слой отдельных компонентов символа.

Color

[Цвет]

Позволяет изменять цвет символа или отдельного его компонента.

Font

[Стиль]

Позволяет редактировать стиль линии символа или любого его компонента (исключая надписи). Доступные стили линий Solid [сплошная], Dashed [штриховой], Phantom [невидимая], Centerline [Осевая], Dotted [пунктирная], Long Dashed [с длинными штрихами], и Dotted Dashed [штрих-пунктирная].

Width

[Толщина]

Позволяет редактировать толщину линии символа или любого его компонента. Доступные значения:   Normal [нормальная], Thick [толстая]

и Thin [тонкая].

Edit Using Annotation Preferences

[Редактировать, используя свойства аннотации]

Позволяет редактировать свойства надписей используя опции .

Клавиши действий

Клавиши действий:

OK - Сохраняет изменения и закрывает диалог

Apply - Сохраняет изменения и не закрывает диалог

Cancel - Закрывает диалог, не сохраняя изменения

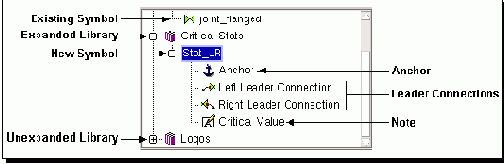

Древовидный Список Символа


Древовидный список показывает структуру Библиотек, Символов, Закреплений, Точек соединения выносок и надписей в процессе создания символа. Затем в списке показываются только библиотеки и символы.



Иконка Anchor - Закрепление


Когда Вы выбираете данную иконку, становятся доступны следующие опции: Save Symbol to Library [Записать Символ в Библиотеку], Point Position [Положение точки] и Cancel [Отмена]

Опция Point Position для точки закрепления позволяет менять ее местоположение.

Для изменения точки закрепления:

Выберите метод из опции Point Position [Положение точки].

Выделите новую точку из Графического Экрана.

Точка закрепления изменяет положение.



Иконка Leader Connection - соединение выноски


Когда Вы выбираете данную иконку, становятся доступны следующие опции: Save Symbol to Library [Записать Символ в Библиотеку], Delete [Удалить], Point Options [Опции точек] и Cancel [Отмена].

Вы можете выбрать опции Add Left Leader Connection [Добавить точку соединения слева], Add Right Leader Connection [Добавить точку соединения справа] или обе.По умолчанию, система помещает точку соединения выноски в точку закрепления.



Иконка Text - Текст


Когда Вы выбираете данную иконку, становятся доступны следующие опции: Save Symbol to Library [Записать Символ в Библиотеку], Delete [Удалить] и Text Type [Тип Текста].

Опция позволяет задать пользовательские опции в диалоговом окне Drafting-> Insert-> Symbol-> Symbol Library.



ИконкаLibrary - Библиотека


Когда Вы выбираете данную иконку, появляется поле ввода имени библиотеки. Вы можете изменить имя библиотеки, просто введя новое.



ИконкаSymbol - Символ


Когда вы выбираете элемент (например, elbow_90) для созданного символа становятся доступными следующие опции:

Save Symbol to Library [Записать Символ в Библиотеку]

Delete [Удалить]

Add Left Leader Connection [Добавить точку соединения слева]

Add Leader Right Connection [Добавить точку соединения справа]

Capture Symbol Image [Записать картинку символа]

Symbol Title [Имя Символа]

Symbol Part File Name [Имя файла части символа]

Icon Capture Size [Размер иконки]

Cancel [Отмена]



Изменения в диалоге при выделении элемента


Диалоговое окно Create Symbol предоставляет контекстно-зависимые опции для каждого элемента дерева, который Вы выделяете. Вы можете раскрыть/скрыть библиотеку или символ нажатием на знак плюс или минус.



Экземпляр Символа


Диалоговое окно Symbol Instance [экземпляр символа] появляется после выбора иконки символа из диалогового окна Insert-> Custom Symbol-> Library. Диалог Symbol Instance позволяет создавать и редактировать экземпляр символа, созданный из мастер-символа. Мы используем термин мастер-символ для обозначения символа, созданного Пользователем Библиотеки, с использованием опции File-> Utilities-> Create Custom Symbol.

Для быстрого ознакомления см. следующие разделы:

 Опции диалогового окна Symbol Instance

Заголовок диалога

Заголовок показывает название символа

Lettering Preferences

[Свойства надписи]

Позволяет использовать свойства надписи текущего файла части. Вы можете изменить данные свойства используя опцию Preferences-> Annotation.

Definition Text Settings

[Установки текста описания]

Позволяет Вам использовать установки текста сносок из описания мастер-символа

Symbol Preferences

[Свойства символа]

Позволяет Вам устанавливать свойства штриховки, заливки, цвета, толщину линий из установок текущего файла части.

Definition Color

[Цвет определения]

Позволяет Вам устанавливать свойства штриховки, заливки, цвета, толщину линий из установок текущего мастер-символа

Список сносок

Позволяет определить величины для любого произвольного, управляемого, частично управляемого, целого или вещественного  значения, включенного в символ

Scale

[Масштаб]

Позволяет задать значение масштаба, введя его его величину в поле ввода масштаба. В режиме редактирования Вы можете изменять масштаб, используя буксировку символа.

Angle

[Угол]

Позволяет задавать угловую ориентацию символа, введя значение в поле ввода угла. В режиме редактирования вы можете ориентацию символа буксируя его за значек угла.

Specify Angle by Vector

[Определить угол вектором]

Позволяет задавать угловую ориентацию символа из диалогового окна Vector Constructor.

Create with Leader

[Создать с выноской]

Позволяет Вам создавать символ с выноской, если мастер-символ содержит выноску. Данная опция представляет урезанный вариант диалогового окна . Опции, которые не применяются для недоступных символов.

Create without Leader

[Создать без выноски]

Позволяет создавать символ используя диалог .

Flip Horizontally

[Отобразить горизонтально]

Данная опция доступна только при редактировании. Позволяет зеркально отражать символ горизонтально относительно вертикальной линии, проходящей через его точку закрепления. Данная опция недоступна для символов с выноской.

Flip Vertically

[Отобразить вертикально]

Данная опция доступна только при редактировании. Позволяет зеркально отражать символ вертикально относительно горизонтальной линии, проходящей через его точку закрепления. Данная опция недоступна для символов с выноской.

Edit Symbol Display

[Редактировать отображение символа]

Диалоговое окно Symbol Display позволяет редактировать цвет, шрифт, толщину кривых, входящих в символ, также Вы можете редактировать весь символ

 Клавиши действий

Клавиши действий включает в себя следующие

OK - Закрывает диалог с сохранением сделанных изменений

Apply - Сохраняет сделанные изменения, не закрывая диалог

Back - Возвращает назад в диалог Symbol Library.

Cancel - Закрывает диалог без сохранения сделанных изменений



Опции Controlled и Partially Controlled - Управляемый и Частично управляемый


Опция Controlled состоят из набора вариантов, предоставленных в Редакторе Аннотаций. Вы располагаете каждый вариант в линию из Редактора Аннотаций. После окончания ввода и нажатия Ok, в Редакторе Аннотаций, те варианты, которые Вы выбрали, появятся в списке Default Choice. Выделите значение, которое должно стать значением по умолчанию. Пользователь может выбрать любой вариант из выпадающего меню.

Опция Partially Controlled похожа на предыдущую.  Различие в том, что пользователь может редактировать текст в поле текста или в Редакторе Аннотаций, за исключением выбора предопределенных значений.



Опции Integer и Real - Целый и Действительный


Целым является положительное или отрицательное число без дробной части или нуль (например -12, 0, 12, итд.). Действительным является положительное или отрицательное число с дробной частью (например, -12.895, 0.7071, 36.48, итд.). Вы можете редактировать название надписи и заменить "Change It" на необходимое Вам. Это название будет меткой в диалоге создания символа. Когда пользователь создает экземпляр символа, символ появляется со значением по умолчанию.

Как для целого, так и для действительного типов, Вы можете определить минимальное и максимальное значение. Если пользователь при создании символа, задаст значения вне диапазона минимального и максимального значения, будет выдано сообщение об ошибке. Данное сообщение покажет введенные ранее максимальное и минимальное значения. Если максимальное и минимальное значение равны нулю, то для значения данной величины нет ограничений.



Опции Text Type - Тип Текста


Когда Вы выделяете надпись во время создания символа, становится доступной опции Text Type [Тип Текста]. Данные опции также доступны, когда Вы выбираете иконку текста (

) в древовидном списке. Доступны следующие опции Text Type:

Arbitrary [Произвольный]

Controlled [Управляемый]

Mandatory [Принудительный]

Partially Controlled [Частично управляемый]

Integer [Целый]

Real [Действительный]

За исключением опции Mandatory, все типы текстов позволяют добавить некоторые типы полей в диалоговое окно создания символа.Тип поля, который Вы получите зависит от опции, которую Вы выбрали при создании символа.



Опция Arbitrary - Произвольный


Данная опция позволяет одну или более линий текста при создании экземпляра символа. Вы можете изменить значение по умолчанию, нажав на иконку Редактора Аннотаций. Вы можете редактировать название надписи и заменить "Change It" на необходимое Вам название. Это название будет меткой в диалоге создания символа. Когда пользователь создает экземпляр символа, меню позволяет выбрать необходимое значение. Пользователь может менять текст с помощью Редактора Аннотаций.



Опция Create Symbol - Создать Символ


Опция File—>Utilities—>Create Custom Symbol [Файл->Утилиты->Создать Символы Пользователя] позволяет Вам определить Символы Пользователя и Библиотеки Символов Пользователя. Символ Пользователя может состоять из линий, всех видов кривых, закрасок, штриховок и надписей. Вы определяете каждый символ, как файл части Unigraphics, используя функции создания и редактирования обычных файлов частей.   Библиотека Символов Пользователя состоит из множества файлов частей, определяющих Символы Пользователя.

Переменная среды UGII_SYMBOL_LIBRARY_DIR (см. файл ugii_env или ugii_env.dat) определяет директорию, где находится Библиотека Символов Unigraphics. Вы не можете редактировать пользовательские символы, не имея доступа на запись к этой директории. Данная директория состоит из следующих частей:

symbol_library.txt - файл описания Библиотеки Символов

Файлы частей с расширением ".sym.prt"

Иконки для каждого символа.

Имена файлов частей и имена файлов иконок, начинаются с "ug_". Данный префикс зарезервирован за символами Unigraphics. Содержимое Библиотеки Символов Unigraphicsне должны модифицироваться. Только пользователь, обозначенный как Symbol Librarian должен создавать новые символы или библиотеки символов.

ЗАМЕЧАНИЕ: Символы, находящиеся в Модельном Виде не копируются, когда вид располагается в чертеже.

Для быстрого ознакомления смотрите::

Основная Процедура для создания Нового Символа

Опции диалогового окна Create Symbol

New Library

[Новая Библиотека]

Позволяет создавать новую Библиотеку Символов Пользователя

New Symbol

[Новый Символ]

Позволяет определять и добавлять новый символ пользователя в существующую библиотеку.

Save Symbol to Library

[Записать символ в Библиотеку]

Позволяет записывать символ в текущую выбранную библиотеку символов.

Delete

[Удалить]

Позволяет удалить символ из библиотеки.

Add Left Leader Connection

[Добавить левую точку соединения]

Позволяет добавить точку соединения   слева от символа. Вы можете добавить ее как справа, так и слева и дать возможность системе выбрать, какую лучше использовать. Точкой соединения по умолчанию является точка закрепления.

Add Right Leader Connection

[Добавить правую точку соединения]

Позволяет добавить точку соединения   справа от символа. Вы можете добавить ее как справа, так и слева и дать возможность системе выбрать, какую лучше использовать. Точкой соединения по умолчанию является точка закрепления..

Capture Symbol Image

[Записать картинку символа]

Позволяет скопировать картинку символа, как битовый образ, который будет показываться в диалоговом окне Symbol Library (Insert-> Symbol). Иконка Capture Symbol Image становится доступной после того, как Вы выберите опцию New Symbol.

В ОС UNIX, данная функция доступна только при наличии X Windows Graphics драйвера.

Symbol Tree List

[Список Символов]

Показывает древовидный список всех символов библиотеки. Вы можете раскрыть каждую библиотеку, для того чтобы увидеть содержащиеся в ней символы.

Anchor Point

[Точка Закрепления]

Система добавляет точку закрепления к геометрическому объекту или аннотации. Точка закрепления используется как ссылочная точка для символа, когда Вы ссылаетесь на него. Также данная точка является точкой соединения по умолчанию. После создания точки закрепления Вы можете изменить ее положение с помощью опций построения точки.

Library Title

[Имя Библиотеки]

Поле имени библиотеки позволяет позволяет ввести имя созданной библиотеки. Также Вы можете редактировать имя существующей библиотеки. Поле имени библиотеки доступно только, если Вы выбрали библиотеку из древовидного списка символов.

Symbol Title

[Имя Символа]

Поле имени символа становится доступным, когда Вы выбрали иконку New Symbol. Данное поле показывает имя символа. Именем по умолчанию является имя файла части символа. Для редактирования имени символа, выделите имя, наберите новое и нажмите Enter.

Если Вы по ошибке введете имя, которое совпадает с именем одного из файлов с картинкой, данная картинка становится иконкой Вашего символа. Поэтому лучше всего использовать в имени символа уникальный префикс.

Symbol Part File Name

[Имя Файла Части Символа]

Поле имени файла части символа становится доступным, когда Вы выбираете иконку New Symbol. Данное поле показывает имя файла части символа.

Icon Capture Size

[Размер Иконки]

Поле размера иконки становится доступным после выбора иконки New Symbol. Данная опция позволяет Вам выбрать размер иконки в пикселях. Вы можете выбрать 16, 24, 36 пикселей или пользовательский размер, заданный в переменной по умолчанию Drafting_symbolIconSize.

MB3 Pop-up Menus

[Выпадающие меню]

Существует три различных выпадающих меню, которые показываются в древовидном списке символов, когда Вы выбираете Библиотеку, Символ или Аннотацию.

Клавиши действий

Клавиши действий имеют следующие функции.

 OK - недоступна

Apply - недоступна

Cancel - Закрывает диалоговое окно



Опция Custom Symbol - Символ пользователя


Опция Insert-> Custom Symbol позволяет Вам создать создавать или редактировать символы из Библиотек Символов. Данные библиотеки могут быть представлены Unigraphics или созданы разработчиком Библиотеки Символов, с помощью опции File-> Utilities-> Create Custom Symbol. После выбора опции Insert-> Custom Symbol, появляется диалоговое окно Symbol Library, содержащее два списка. Верхний список, список библиотек, содержит имена всех доступных библиотек. Нижний список, список символов, изначально пуст. Когда Вы выбираете библиотеку из верхнего списка, в нижнем отображаются иконки символов доступных в выбранной библиотеке, как показано ниже.

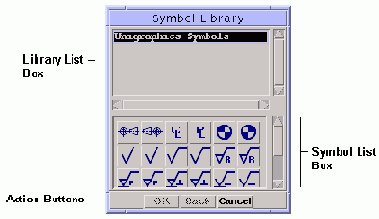

Опции диалога Symbol Library

 Library List Box [Список Библиотек]

Позволяет Вам выбирать библиотеку.

 Symbol List Box [Список Символов]

Показывает все символы библиотеки в виде иконок, после выбора библиотеки. После выбора символа из списка, для него появляется диалоговое окно Symbol Instance

Диалоговое окно Symbol Instance [Экземпляр символа]

Диалог Symbol Instance появляется после выбора символа в списке. Данный диалог позволяет создавать или редактировать экземпляры символа.

 Клавиши действий

Cancel - закрывает диалоговое окно. Остальные кнопки недоступны.



Опция Mandatory - Принудительный


Данная опция является опцией по умолчанию для типа текста.Данный текст не может быть изменен, когда кто-либо создает экземпляр символа. Так как данная опция не добавляет полей в диалоговое окно создания символа, нет необходимости редактировать надпись "Change it" в древовидном списке символа.



Опция New Library - Новая Библиотека


Данная опция позволяет создавать новую библиотеку символов пользователя. Обычно только пользователь, обозначенный как Symbol Librarian должен создавать новые символы или библиотеки символов

Опция New Library доступна после выбора иконки New Library или при выделении существующей библиотеки с помощью правой клавиши мыши.После того, как Вы нажмете левую клавишу мыши на какой-либо из существующих библиотек, появится выпадающие меню со следующими опциями:

New Library [Новая Библиотека]

New Symbol [Новый Символ]

Delete [Удалить]

Данное меню является контекстно-зависимым. Например, опция New Symbol не работает, если Вы уже создаете символ.

Вы можете редактировать имя существующей библиотеки. Выделите библиотеку, затем редактируйте имя библиотеки в поле ввода имени.



Опция New Symbol - Новый Символ


Опция New Symbol позволяет определить новый символ в существующей Библиотеке Символов Пользователя. После того, как Вы определили символ, пользователи смогут создавать экземпляры символа из мастер-символа но не смогут менять мастер-символ. Геометрия каждого символа должна быть определена в определенном файле части (один символ на каждый файл части). До того, как Вы выбрали опцию New Symbol, необходимо открыть файл части, содержащий геометрию символа.

Обратите внимание на следующие моменты при использовании опции Сapture Symbol Image:

Хотя опция Symbol Capture хороша в случае простых символов, Вы можете создавать иконки для более сложных символов, использую системный редактор иконок.В этом случае используйте формат XPM на ОС UNIX и BMP на indows. Имя файла иконки должно совпадать с именем файла части символа и иметь расширение .xpm или .bmp. Скопируйте файл иконки в директорию UGII_SYMBOL_LIBRARY_DIR.

Для поддержки и UNIX и Windows, Вы должны использовать формат BMP, так как он используется на обеих платформах.

Мастер-символ не может редактироваться после создания. Единственная операция, которая может быть произведена с существующим мастер-символом - это удаление. Вы можете выбрать опцию New Symbol с помощью иконки New Symbol или с помощью правой клавиши мыши из выпадающего меню.



Основная процедура для создания нового символа


Взять часть с геометрией символа и отобразить на экране. В большинстве случаев, Ваша часть должна содержать только геометрию и аннотацию для одного символа. Для изменения модельного вида мы рекомендуем использовать опцию Drawing-> Display Drawing.

Выберите нужную библиотеку (или создайте ).

Выберите опцию New Symbol. Система использует имя файла части, как имя символа и добавляет его в древовидную структуру библиотеки. Дайте символу уникальное название, чтобы оно случайно не совпало с именем файла картинки. Например, Вы можете использовать в имени префикс с названием Вашей фирмы.

Система также использует имя файла части в поле имени файла части символа. Система добавляет расширение к имени ".sym.prt". Если Вы хотите тот же файл части для другого символа, мы рекомендуем добавить префикс к имени файла части символа. Например, если имя "critical_process", используйте "critical_process1" второго символа с подобной геометрией. Никогда не редактируйте файл части с расширением ".sym.prt".

Выберите опцию Capture Symbol Image. Выделите прямоугольником геометрию, которую Вы хотите использовать в картинке. Уменьшенная картинка будет изображена в диалоговом окне Create Symbol.

Выделите все кривые входящие в символ. Первая выделенная кривая определит положение точки закрепления.

Если необходимо, измените положение точки закрепления, выбрав узел закрепления в древовидном списке. Используйте любой метод построения для определения точки закрепления.

Выберите имя символа в списке для продолжения выделения элементов символа, если необходимо.

Если необходимо, Вы можете добавить к символу точку соединения. Выносные линии используют точку соединения, как первоначальную точку привязки. Вы можете добавить ее справа, слева или с обеих сторон. Если Вы добавите точку соединения с обеих сторон, система в нужный момент выберет оптимальный вариант соединения при использовании символа.

Измените точку соединения, выбрав одну из древовидного списка.Используйте один из методов построения точки для определения новой точки соединения.



Выберите надписи, которые необходимо добавить






Выберите надписи, которые необходимо добавить из Графического Окна. Каждая надпись показана в древовидном списке с иконкой Редактора Аннотаций и названием "Change It".

Выберите надпись из списка.

Введите Critical Value для названия надписи и нажмите Enter. В древовидном списке, название надписи измениться с Change It на Critical Value.

Выберите Integer для типа текста.

Введите 1 минимального значения.

Введите 16 максимального.

Введите 1 значения по умолчанию.

Выберите опцию Save Symbol to Library.


Основная процедура изменения точки соединения выноски


Для изменения точки соединения:

Выделите точку соединения в древовидном списке.

Выберите метод из опций положения точки.

Выделите точку в символе из Графического Экрана.

Точка соединения изменит положение.



Основная Процедура создания Новой Библиотеки


Чтобы создать новую библиотеку:

Выберите иконку New Library.

Текст "Change it" показывается в поле имени библиотеки. Выделите "Change it" и введите имя новой библиотеки.

Нажмите клавишу Enter. Теперь новое имя библиотеки показывается в списке видов.



Основная процедура удаления точки соединения выноски


Для удаления точки соединения:

Выделите точку соединения в древовидном списке.

Выберите опцию Delete из инструментальной панели или из выпадающего меню (для появления выпадающего меню нажмите правую клавишу мыши).



Редактирование экземпляра символа


Способы редактирования экземпляра символа представлены ниже:

Способы редактирования экземпляра символа

Edit->Origin

[Редактировать->Точка Привязки]

 Позволяет использовать диалог Origin Tool для редактирования символа

Edit->Leader

[Редактировать->Выноска]

 Позволяет использовать опции редактирования из диалога Leader.

Preferences-> Annotation-> Line/Arrow


[Свойства->Аннотация->Линия/Стрелка]

Позволяет использовать некоторые опции Линии/Стрелки. Вы можете изменить параметры A,B,C,D и тип стрелок.

Symbol Instance Dialog in Edit Mode

[Диалог Экземпляр Символа в режиме редактирования]

Позволяет использовать диалог для редактирования символа. Доступны лишь те опции, которые применимы для редактирования.

Edit Symbol Display

[Редактировать отображение символа]

Диалог Edit Symbol Display позволяет Вам редактировать свойства отображаемых элементов символа, таких как цвет, стиль линии и толщина линии. Данный диалог является опцией диалога Symbol Instance.



Символ


Если Вы выбрали в списке Символ, доступны следующие опции:

Add Left Leader Connection [Добавить точку соединения слева]

Add Right Leader Connection [Добавить точку соединения справа]

Capture Symbol Image [Записать картинку символа]

Save to Library [Записать в Библиотеку]

Delete [Удалить]



Текущий символ


Если Вы выделите символ, который в данный момент создаете, доступна только опция Delete.



Всплывающие меню


Всплывающие меню появляются при нажатии на правую клавишу мыши и предоставляют опции, которые зависят от типа объекта, который Вы выбрали в древовидном списке.



Опция Weld Symbol - Символы Сварки


Опция Weld Symbol позволяет Вам создавать различные символы сварки в Метрической и Английской системе в частях и чертежах. Символы сварки ассоциативны и перемещаются вместе с моделью, когда она изменяется, также как и аннотации. У символов могут редактироваться различные параметры, такие как размер текста, шрифт, размеры стрелок и т. д. Опция Weld Symbol поддерживает следующие стандарты: ANSI, ISO, DIN и JIS.

Для того чтобы установить стандарт - установите значение переменной пользователя Drafting_weldSymbolStandard. Возможные значения переменной: ANSI, ISO, DIN и JIS. Стандартом по умолчанию является для Английской системы - ANSI, для Метрической - ISO.

Когда переменная задана, запустите UGII и выберите опцию Drafting>Insert>Weld Symbol.

Для быстрого ознакомления смотрите раздел

ЗАМЕЧАНИЕ: Те же опции повторены для случая создания символа под выносной линей. Если Вы зададите опцию под выносной линией, символ будет создан под выносной линий. Если Вы зададите опцию над выносной линией, символ будет создан над выносной линий. Многие скопированные символы переворачиваются, когда находятся на противоположной стороне выносной линии.

Диалоговые окна Символов Сварки

Finish Symbol [Символы обработки поверхности]

Позволяет задать метод обработки поверхности символа сварки. Первая буква из выбранной Вами опции добавляется на верхнюю или нижнюю часть выносной линии. Вы можете выбрать один из следующих методов обработки:

None [нет]

(метод по умолчанию) - Символ не показывается.

Chipping [обдирка]

Grinding [шлифовка]

Hammering [ковка]

Machining [механическая обработка]

Rolling [прокатка]

Peening [наклеп]

Contour Symbol [Символ Контура]

Позволяет выбрать один из следующих дополнительных сварочных символов контура, которые характеризуют форму поверхности сварочного шва или его исполнение, для верхней и нижней части выносной линии.

None [нет] - Символ не показывается.

Convex [выпуклый]

Flat [плоский]

Concave [вогнутый]

Blended Toes [Гладкая кромка] (только ISO и DIN)

Backing Strip Permanent [Несъемная полоса] (только ISO и DIN)

Backing Strip Removable [Съемная полоса] (только ISO и DIN)

Groove Angle or Countersink Angle [Угол канавки или угол конуса]

Позволяет вводить значение угла для символов сварки. Значение помещается над или под выносной линией, в зависимости от того, на какой стороне вы ввели значение. Значек градуса (°) автоматически добавляется в конце значения угла на символе сварки.

Number of Welds or Depth of Weld [Число сварных швов или Глубина сварки]

Позволяет вводить значения числа сварных швов или глубины сварки. Данная опция также позволяет вводить текст через Редактор Аннотаций, при нажатии на иконку Редактора Аннотаций.

Weld Size Letter Code (ISO and DIN only)

[Код размера сварного шва, только ISO и DIN]

Позволяет выбрать одну из следующих букв для обозначения размера шва.

a

c

d

s

z

P

Weld Size [Размер шва]

Позволяет ввести значение для размера сварного шва. Lets you enter a value for the size of the weld. Данная опция также позволяет вводить текст через Редактор Аннотаций, при нажатии на иконку Редактора Аннотаций

[Символ Сварки]

Позволяет выбрать один из основных символов сварки. Данные символы поддерживаются для всех четырех стандартов.

Length and/or Pitch [Длина и/или шаг]

Позволяет вводить значение(я) для длины и/или шага. Данная опция также позволяет вводить текст через Редактор Аннотаций, при нажатии на иконку Редактора Аннотаций

Center Symbol [Центрировать символ]

Данная опция доступна, когда Вы выбираете символ точечной или стыковой сварки. Включайте данную опцию для центрирования точки или шва вертикально по выносной линии. Обратите внимание, что когда Вы выбираете точку или шов на одной стороне выносной линии, все другие опции на другой стороне становятся недоступны.

Specification [Спецификация]

Позволяет Вам определить вид конца сварочного шва.Доступны следующие опции:

None  [нет]

- Символ не показывается.

Fork [разветвление]

Box  [прямоугольник]

Вы можете ввести текст в поле ввода или нажать иконку Редактора Аннотаций. Текст для данной опции может содержать несколько строк.

Additional Symbols [Дополнительные символы]

Позволяет задать любой из нижеперечисленных дополнительных символов.

Weld at Field  [Монтажный шов]

- Показывает флаг на стрелке, обозначающий, что шов выполняется при монтаже.

Staggered Weld [шахматный шов]- Показывает аннотацию для шахматного шва для стандартов ISO и DIN. Не влияет на изображение при стандарте ANSI и JIS.

Top Seam [стыковой шов]- Показывает символ стыкового шва только для стрелки.

Side Seam [боковой шов] - Показывает боковой шов. Форма боковой поверхности зависит от символа контура (поддерживаются выпуклый, вогнутый и плоский) и символа сварки (поддерживаются не все типы - см Основные символы сварки ).

Flip Seam Direction [Изменить направление шва] - Изменяет направление шва на противоположное.

Минимальные начальные условия для стыкового и бокового шва:

Выбрать любой символ контура, кроме пустого.

Ввести значение размера в оба поле ввода размера сварочного шва.

Выбрать стыковой или боковой шов.

Identification Line Top [над выносной линией] - только для ISO и DIN. Показывает пунктирную линию над выносной линией.

Identification Line Bottom - [под выносной линией] - только для ISO и DIN. Показывает пунктирную линию под выносной линией.

Symbol Scale [масштаб символа]

Позволяет вводить масштаб для символов сварки. Значения вводимые в оба поля должны быть положительными вещественными числами.

Create Weld Symbol [Создать символ сварки]

Позволяет Вам создать и разместить на чертеже символ сварки с помощью диалогового окна . Вы можете также ввести добавить дополнительный символы, такие как  Plain All Around Symbol [Простая с Обозначением Окружности].

Reset All Fields [Сбросить все поля]

Позволяет сбросить все поля и опции в значение по умолчанию.

Клавиши действий

Клавиши действий включают в себя OK, Apply, и Cancel. OK и Apply доступны только при редактировании. Если Вы снимите выделение с символа, клавиши OK и Apply становятся недоступными.

OK - Сохраняет сделанные изменения в выделенном символе и закрывает диалог.

Apply - Сохраняет сделанные изменения в выделенном символе, делая клавиши Apply и OK недоступными и не закрывает диалог.

Cancel - Закрывает диалог без сохранения изменений.



Основная процедура редактирования символа сварки


Объекты редактирования

Описание

Symbol Type [Тип Символа], Edit Text [Редактирование Текста]

Выберите опцию Insert—>Weld Symbol. Выберите символ сварки. Диалоговое окно Weld Symbol обновляется отражая параметры символа. Редактируйте любой текст и/или измените типы символов. Нажмите Apply или OK.

Symbol Size [Размер символа]

Выберите Insert—>Weld Symbol. Выберите символ сварки. Диалоговое окно Weld Symbol обновляется отражая параметры символа. Измените масштаб символа. Например, измените верхнее значение поля на 2.00. Измените нижнее значение поля на 1.00. Нажмите Apply или OK. Символ станет в 2 раза больше. Обратите внимание, Вы можете изменять масштаб только символов сварки (Стыковой шов без скоса кромок, Стыковой с V-образной кромкой и т.д.).

Text Size [Размер текста], Color [Цвет], Font [Шрифт], Width [толщина]

Выберите Preferences—>Annotation. Выберите символ сварки. Выберите надпись. Измените значение размеров символа, цвет, шрифт и толщину. Нажмите Apply или OK.

Leader Line (arrow) Color [Цвет выносной линии (стрелки)], Font [Тип], Width [Толщина]

Выберите Preferences—>Annotation—>Line/Arrow. Выделите символ сварки. Измените значение цвет, шрифт и толщину. Нажмите Apply или OK.



Основная процедура создания символа


Если необходимо, определите переменную по умолчанию, определяющую желаемый стандарт (см. Опция Weld Symbol - Символы Сварки). В данном примере мы используем стандарт ISO.

Заполните диалоговое окно Weld Symbol необходимыми данными. Например, выберите Z для кода символа, 7 для размера символа, выберите символ Fillet, введите 300 текстовые поля Pitch [высота] и Length [длина], выберите Dog Leg для символа Спецификации и выберите Identification Line Bottom для дополнительных символов.

Обратите внимание, что опция Center Symbol доступна, когда Вы выбираете символ точечной сварки. Если Вы включите данную опцию, игнорирует пунктирную выносную линию.

Выберите опцию Create Weld Symbol. Появится диалоговое окно Create Leader.

Определите курсором конечную точку выносной линии. Затем можно определить промежуточные точки, создать символ или отменить построение.

Нажмите OK для размещения символа. Появится диалоговое окно Origin Tool.

С помощью курсора буксируйте символ на необходимое местоположение.



Основные процедуры символов сварки


Используйте следующие основные процедуры для ознакомления с процессом создания символов сварки:

Базовая процедура для создания символа сварки



Основные символы сварки


Символы сварки стандартов  ANSI и JIS, изображенные ниже показываются под выносной линией.

Вы можете добавлять любой из основных символов под или над выносной линией с помощью кнопок опций символа, расположенных рядом с полем ввода размера текста на диалоговом окне Weld Symbol. Следующая таблица показывает основной символ сварки и его название:

Основные символы сварки

Пустой

Стыковой шов со скосом кромок

Стыковой шов без скоса кромок

Стыковой с V-образной кромкой

Стыковой с грубой V-образной кромкой (только ISO и DIN)

Стыковой с треугольной кромкой

Стыковой с грубой треугольной кромкой (только ISO и DIN)

Стыковой с U-образной кромкой

Стыковой с J-образной кромкой

Стыковой с V-образной кромкой (боковой шов не поддерживается)

Стыковой с грубой треугольной кромкой (боковой шов не поддерживается)

Угловой шов

Пробочный шов

Торцевой (только ISO и DIN)

Торцевой стыковой (только ANSI и JIS, боковой шов не поддерживается)

Точечный (все кроме JIS)

Точечный (только JIS)

Роликовый (все кроме JIS)

Роликовый (только JIS)

Фланкированный c V-образной кромкой (только ISO и DIN, боковой шов не поддерживается)

Фланкированный c треугольной кромкой (только ISO и DIN, боковой шов не поддерживается)

Подварочный шов (только для одной стороны выносной линии, боковой шов не поддерживается)

Шпилька (только сторона со стрелкой)

Обработанная поверхность (только ISO и DIN, боковой шов не поддерживается)

Соединение поверхностей (только ISO и DIN, боковой шов не поддерживается)

Наклонное соединение (боковой шов не поддерживается)

Изогнутое соединение (только ISO и DIN, только для одной стороны выносной линии, боковой шов не поддерживается)

Обратите внимание на следующее:

Основные символы сварки, показанные здесь доступны из выпадающего меню символов под выносной линией. Некоторые из этих символов переворачиваются, если создаются под выносной линией.

Если Вы выберите символ типа NONE на любой стороне выносной линии, все неподходящие символы (символы обработки поверхности, поля данных и тд.) на этой стороне становятся неактивными.

Если Вы выберите символ Точечного или Роликового шва на одной стороне выносной линии, все символы на другой стороне выносной линии становятся недоступными.



Создание и редактирование Символов сварки


Данный раздел описывает процесс создания и редактирования символов сварки. Вы можете изменять цвет, толщину и тип выносной линии, текст, используя опцию Preferences->Annotation перед созданием символа.
