Опция Infer - Логическое выравнивание
Опция Infer выравнивает виды, расставляя их по логической схеме - в матричном виде относительно выбранного стационарного вида. Конечный результат зависит от выбранного режима выравнивания (опции Model Point [Точка Модели], View Centers [Центры Видов] или Point to Point [Точка к Точке]) и от выбранных позиций на видах.
Рассмотрим процедуру выравнивания видов по заданной точке модели с использованием метода Infer :
Установите клавишу-меню режима выравнивания в положение Model Point .
Используя опции построения точек, укажите точку модели на виде, который останется стационарным
(неподвижным) во время выравнивания.
Выберите виды, которые Вы хотите выровнять со стационарным видом. Виды можно выбрать в окне списка или указать курсором в графическом окне.
Нажмите иконку Infer . Виды автоматически выравниваются по точке модели на стационарном виде (смотрите следующий рисунок).

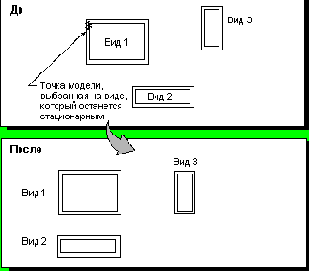

Выравнивание видов методом Infer в режиме Model Point
Опция Inherit GD&T As Modeled - Наследовать допуски формы и расположения как в модельном виде
Эта опция позволяет наследовать изображенные экземпляры типовых геометрических допусков, которые существуют в отдельном модельном виде (например, TOP, FRONT и т.д.). При наследовании этих обозначений сохраняется их прежняя ориентация [которую они имели в заданном модельном виде]. Изображенные экземпляры, не находящиеся в заданном модельном виде, не наследуются. Например, если на модельном виде TOP изображены экземпляры 1, 2, 3, а на модельном виде FRONT - 4 и 5, то на чертежном виде TOP, добавляемом в чертеж, появятся только экземпляры 1, 2, 3. Кроме того, обратите внимание, что унаследованные экземпляры являются видо-зависимыми объектами выделенного чертежного вида (а не чертежа!). Поэтому перед выполнением операции редактирования Edit—>Move Drafting Object Origin [Переместить Точку привязки Чертежного Объекта] Вы сначала должны перейти в режим работы с выделенным видом (опция View—>Expand [Вид—>Расширить]).

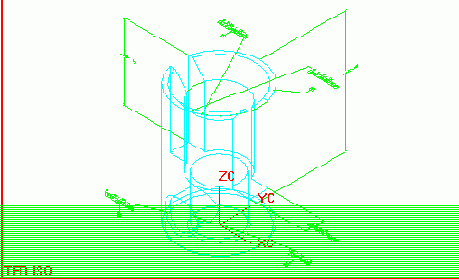

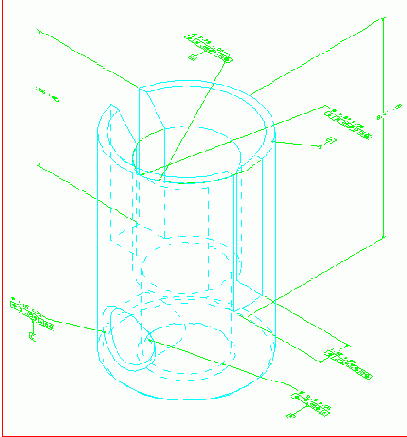

Модельный вид TFR-ISO с типовыми допусками формы и расположения
Видо-зависимые типовые допуски формы и расположения
Опция Inherit GD&T in Drawing
Эта опция добавляет в чертежный вид изображенные экземпляры типовых геометрических допусков, которые параллельны плоскости чертежа. При наследовании этих обозначений сохраняется их прежняя ориентация [которую они имели в плоскости, параллельной плоскости чертежа]. Изображенные экземпляры, не параллельные плоскости чертежа, не наследуются. Унаследованные экземпляры являются видо-зависимыми объектами чертежа.

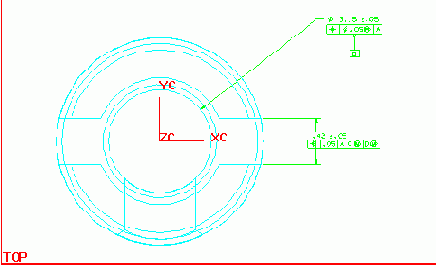

Модельный вид TOP с несколькими экземплярами типовых допусков формы и расположения
Чертежный вид TOP наследует все экземпляры, расположенные параллельно плоскости чертежа
Опция Manual Rectangle - Ручное построение прямоугольной границы вида
Ниже описана процедура построения прямоугольной границы вида с помощью опции
Manual Rectangle
[Ручной Прямоугольник]. Как правило, эта опция применяется для того, чтобы скрыть ненужную геометрию.
Укажите вид, для которого Вы хотите установить границу. Вы можете выбрать вид из списка или указать его в графическом окне. Выбранный вид подсветится. Если Вы ошиблись в выборе вида, то нажмите клавишу
Reset
и повторите выбор.
Выберите опцию
Manual Rectangle
в диалоговом окне Define View Boundary.
Буксируя мышь, установите "резиновым" прямоугольником границы вида. "Резиновый" прямоугольник изображается белым цветом до тех пор, пока Вы не отпустите кнопку мыши (смотрите следующий рисунок). Как только Вы отпустите кнопку мыши, будет создана прямоугольная граница вида (смотрите следующий рисунок). При этом вид будет обновлен независимо от состояния опции
Preferences?>Drafting?>Suppress View Update [Подавить Обновление Вида].

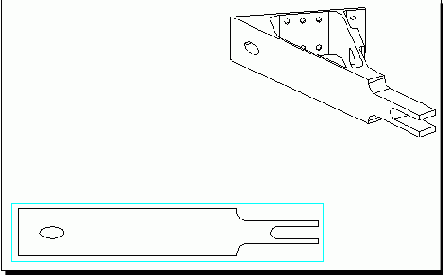

Построение границы вида с помощью опции Manual Rectangle

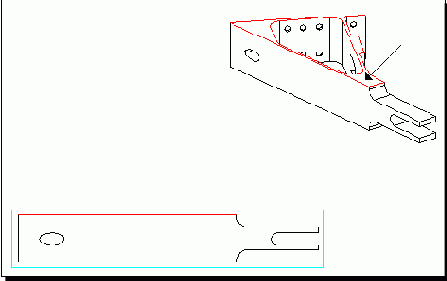

Вновь созданная прямоугольная граница вида
Опция Model Point - Точка модели
Опция задает выравнивание видов по выбранной точке модели. Виды выравниваются в соответствии с выбранным методом.
Опция Modify Boundary Points - Модифицировать точки границы
Опция Modify Boundary Points является необязательным шагом.
Если включена опция Snap Construction Lines [Выравнивать Прямые при Построении], все прямые выравниваются в вертикальном, горизонтальном или диагональном направлении.
Во время работы на этом шаге линии контура становятся ассоциативно связанными с базовой точкой и всеми точками границы. Точки границы обозначены на линиях маленькими кружками. В строке подсказки Вы увидите сообщение Select boundary point [Выберите точку границы]. Выберите точку границы, нажав MB1 один раз. В строке подсказки появится сообщение Define new boundary point [Определите новую точку границы]. Буксируйте выбранную точку, перемещая курсор в новую позицию, либо используйте одну из стандартных опций построения точки для задания новой ассоциативной позиции. Снова нажмите MB1, чтобы зафиксировать новое положение точки.
Если этот шаг не используется для привязки отдельных определяющих точек линии к модели, то линии границы перемещаются вместе с базовой точкой, но другие ассоциативные связи с моделью отсутствуют. Такие линии можно редактировать с помощью опции Edit—>Curve. Если же Вы используете шаг Modify Boundary Points для привязки отдельных определяющих точек линии к модели, то такую линию нельзя редактировать опцией Edit—>Curve, потому что ассоциативная связь накладывает на нее определенные ограничения [не допускающие произвольное редактирование].

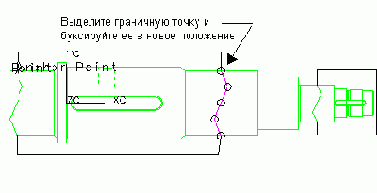

Опция Move Boundary Point - Переместить Граничную Точку
 |
Позволяет Вам редактировать индивидуальные кривые из существующей границы области разрыва. Граничные точки кривой отображаются окружностями, когда Вы двигаете курсор над кривой. |
Граничные точки
Опция Move/Copy View - Перенести/Копировать вид

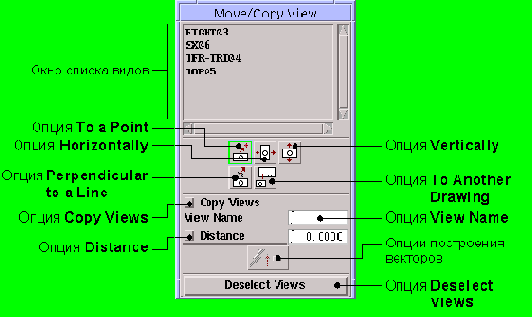

Диалоговое окно Move/Copy View
Опция Drawing—>Move/Copy View переносит/копирует существующие чертежные виды с одного места чертежа на другое. Вы можете перенести вид в указанную точку, сместить его по горизонтали, по вертикали, по перпендикуляру к прямой или к другому чертежу.
|
Опции диалогового окна Move/Copy View |
|
|
ОКНО СПИСКА ВИДОВ |
Вы можете выбрать из списка один или несколько видов для переноса/копирования. |
|
To a Point [В Точку] |
Переносит/копирует виды в указанную позицию на чертеже. |
|
Horizontally [Горизонтально] |
Переносит/копирует виды в горизонтальном направлении. |
|
Vertically [Вертикально] |
Переносит/копирует виды в вертикальном направлении. |
|
Perpendicular to a Line [Перпендикулярно к Прямой] |
Переносит/копирует виды перпендикулярно к заданной оси разворота. |
|
To Another Drawing [В Другой Чертеж] |
Переносит/копирует виды в другой чертеж. |
|
Copy Views [Копирование Видов] |
Включает режим копирования. [Если эта опция выключена, виды не копируются, а переносятся.] |
|
View Name [Имя Вида] |
Текстовое поле для ввода имени вида. Вы должны задать имя перед тем, как вид будет размещен на чертеже. В ситуациях, когда имя вида не задано, или задано некорректно, или не является уникальным, система автоматически формирует свое уникальное имя (например, ORTHO@8). |
|
Distance [Дистанция] |
Управляет расстоянием, на которое переносится/копируется вид относительно исходной позиции. Если клавиша Distance включена, вид переносится/копируется на расстояние, указанное в поле Distance. Если для переноса/копирования выбрано несколько видов, расстояние отсчитывается от позиции первого выбранного вида. |
|
ОПЦИИ ПОСТРОЕНИЯ ВЕКТОРОВ |
Определяют векторы несколькими стандартными методами. В зависимости от выбранной опции система соответствующим образом интерпретирует указанные объекты. Более подробную информацию Вы найдете в описании . |
|
Deselect Views [Отменить выбор Видов] |
Отменяет выбор видов. Эта опция может пригодиться, если Вы ошиблись, выбирая виды. |
Опция New - Создание нового чертежа

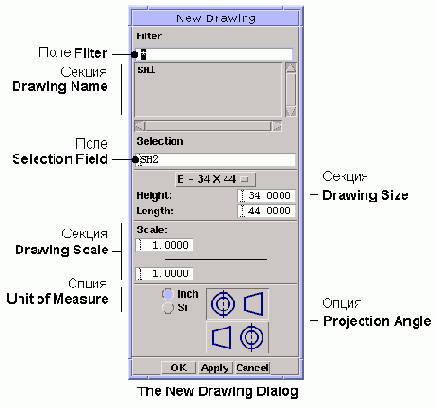

Диалоговое окно New Drawing
Опция
Drawing?>New
создает новый чертеж. Для создания чертежа нужно задать следующие параметры: имя чертежа, формат, масштаб, единицы измерения и угол проецирования. После того, как чертежные параметры установлены, нажмите клавишу OK, и на экране появится изображение формы только что созданного чертежа.
ЗАМЕЧАНИЕ:
Если перед вызовом модуля Drafting (
Application?>Drafting
) Вы не создали новый чертеж, то он будет создан автоматически со значениями параметров по умолчанию. Этот чертеж станет рабочим видом. Все чертежные объекты (размеры, надписи, линии сечения) будут ориентироваться параллельно плоскости экрана.
Опции диалогового окна New Drawing
Filter
[Фильтр]
Используется для поиска в файле части нужного чертежа или группы чертежей по шаблону имени.
[Имя Чертежа]
Позволяет задать имя нового чертежа.
Selection
[Выбор]
Текстовое поле для ввода имени чертежа (до 30 символов). Пробелы в имени не допускаются. Все буквы при вводе преобразуются в заглавные буквы. По умолчанию принимается имя SH1.
[Формат Чертежа]
Позволяет выбрать формат чертежа.
[Масштаб]
Устанавливает значение масштаба, в котором будут размещаться на чертеже все виды.
[Единицы Измерения]
Позволяет выбрать одну из двух систем измерения: английскую (Inch
[Дюйм]) или метрическую (SI [СИ]).
[Угол Проецирования]
Вы можете выбрать один из двух углов проецирования: 3rd angle projection [3-я угловая проекция] и 1st angle projection [1-я угловая проекция].
Опция Open - Открытие чертежа
Опция
Drawing?>Open
позволяет открыть существующий чертеж, выбрав его из текущего списка созданных ранее чертежей. Вы можете выбрать чертеж из списка, либо ввести имя чертежа в поле Selection (смотрите следующий рисунок). Затем, чтобы открыть выбранный чертеж, нажмите клавишу Apply или OK. Если имя чертежа задано неправильно, появится сообщение об ошибке.
Опция
Filter
[Фильтр] диалогового окна Open Drawing используется для поиска в файле части нужного чертежа или группы чертежей по шаблону имени. Если после некоторой последовательности символов Вы введете звездочку (*) и нажмете OK, система выполнит поиск и выведет в окно списка только те имена чертежей, которые начинаются с заданной последовательности. Выбранное из списка имя чертежа будет подсвечено и помещено в поле Selection, и Вы можете принять его за основу для составления нового имени.
Диалоговое окно Open Drawing
Опция Orthographic View - Ортогональный вид
 |
Опция Orthographic View позволяет создавать ортогональные проекции из существующих импортируемых модельных видов или других ортогональных видов. Для размещения ортогонального вида на чертеже необходимо указать позицию в одном из ортогональных квадрантов, определяемых родительским видом. Новый ортогональный вид автоматически выравнивается относительно родительского вида. Масштаб нового вида совпадает с масштабом родительского вида. Смотрите два следующих рисунка. |

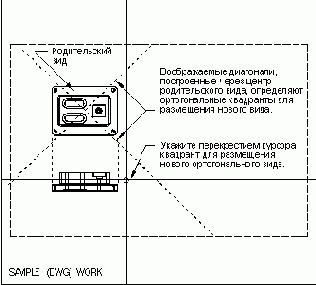

Добавление ортогонального вида

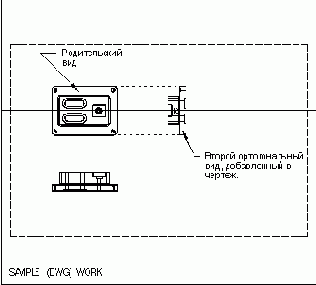

Добавление второго ортогонального вида
Для создания ортогонального вида выполните следующие действия:
Нажмите иконку ортогонального вида.
Укажите родительский вид. Родительский вид - это вид, на базе которого Вы хотите создать новый вид, используя ортогональное проецирование.
Буксируйте вид в нужную позицию на чертеже. Во время буксировки подсвечивается граница вида. Обратите внимание, что вид перемещается только по ортогональному коридору.
Если необходимо, введите значение расстояния в поле Distance [Дистанция] и включите выключатель, расположенный слева от этого поля.
Нажмите MB1 для размещения вида на чертеже. Если необходимо, продолжайте создавать ортогональные виды, перемещая курсор в новую позицию и нажимая MB1.
Опция Overlay - Наложение
Опция Overlay выравнивает виды и горизонтально, и вертикально, так что они могут наложиться друг на друга. Конечный результат зависит от выбранного режима выравнивания (опции Model Point [Точка Модели], View Centers [Центры Видов] или Point to Point [Точка к Точке]) и от выбранных позиций на видах.
Рассмотрим процедуру выравнивания видов по заданной точке модели, когда выбран метод Overlay:
Установите клавишу-меню режима выравнивания в положение Model Point .
Используя опции построения точек, укажите точку модели на виде, который останется стационарным
(неподвижным) во время выравнивания.
Выберите виды, которые Вы хотите наложить на стационарный вид. Виды можно выбрать в окне списка или указать курсором в графическом окне.
Нажмите иконку Overlay . Виды автоматически выравниваются по заданной точке модели (с наложением).
Опция Perpendicular to a Line
Выберите виды, которые Вы хотите перенести в другую позицию. Вид можно выбрать в окне списка или указать курсором в графическом окне. Если Вы ошиблись, выбирая виды, отмените выбор, нажав клавишу
Deselect Views
, и повторите процесс выбора.
Нажмите иконку
Perpendicular to a Line
. В нижней части диалогового окна Move/Copy View становится доступной клавиша-меню
.
С помощью этой опции задайте ось разворота. Позднее, когда Вы будете перемещать виды, обратите внимание, что перемещение выполняется перпендикулярно к заданной прямой. Возможное направление буксировки указывается стрелками.
Используя курсор, буксируйте виды в нужную позицию на чертеже. Во время буксировки границы видов динамически подсвечиваются.
Укажите новую позицию для видов нажатием MB1. Если Вы продолжите перемещать курсор после нажатия MB1, виды также продолжают движение. Только нажатие MB2 зафиксирует текущее положение видов на чертеже. (Смотрите следующий рисунок.)

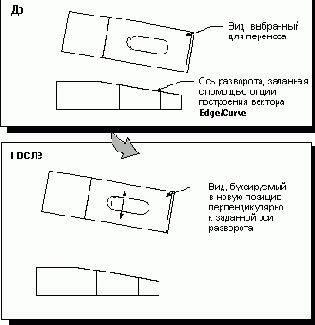

Перенос вида перпендикулярно к заданной оси разворота
Опция Perpendicular to a Line - Перпендикулярно к прямой
Опция Perpendicular to a Line выравнивает выбранный вид перпендикулярно к заданной ссылочной прямой. Конечный результат зависит от выбранного режима выравнивания (опции Model Point [Точка Модели], View Centers [Центры Видов] или Point to Point [Точка к Точке]) и от выбранных позиций на видах. Ниже приведены процедуры выравнивания видов методом Perpendicular to a Line с использованием трех различных режимов.
Рассмотрим процедуру выравнивания видов по перпендикуляру к прямой и по заданной точке модели:
Установите клавишу-меню режима выравнивания в положение Model Point .
Используя опции построения точек, укажите точку модели на виде, который останется стационарным
(неподвижным) во время выравнивания.
Выберите виды, которые Вы хотите выровнять со стационарным видом. Виды можно выбрать в окне списка или указать курсором в графическом окне.
Нажмите иконку Perpendicular to a Line .
Используя опции построения точек и опции построения векторов, задайте ссылочную прямую. Она определяет угловое направление, в котором перемещается вид во время выравнивания. После выбора ссылочной прямой виды автоматически выравниваются.

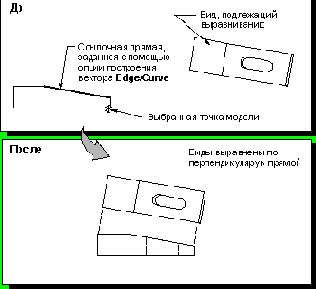

Выравнивание видов методом Perpendicular to a Line в режиме Model Point
Рассмотрим процедуру выравнивания видов по перпендикуляру к прямой с использованием центров видов:
Установите клавишу-меню режима выравнивания в положение View Centers .
Выберите стационарный вид (т.е. вид, относительно которого будут выравниваться другие виды). Вид можно выбрать в окне списка или указать курсором в графическом окне.
Выберите виды, которые Вы хотите выровнять со стационарным видом. Виды можно выбрать в окне списка или указать курсором в графическом окне.
Нажмите иконку Perpendicular to a Line .
Используя опции построения точек и опции построения векторов, задайте ссылочную прямую. Она определяет угловое направление, в котором перемещается вид во время выравнивания. После выбора ссылочной прямой центры видов автоматически выравниваются.
Рассмотрим процедуру выравнивания видов по перпендикуляру к прямой в режиме Point to Point:
Используя опции построения точек, укажите
Установите клавишу-меню режима выравнивания в положение Point to Point .
Используя опции построения точек, укажите точку на виде, который останется стационарным во время выравнивания.
Используя опции построения точек, укажите точку на другом виде, которая будет выравниваться по ранее выбранной точке стационарного вида. Аналогично продолжайте выбирать точки на других видах, которые Вы хотите выровнять.
Нажмите иконку Perpendicular to a Line .
Используя опции построения точек и опции построения векторов, задайте ссылочную прямую. Она определяет угловое направление, в котором перемещается вид во время выравнивания. После выбора ссылочной прямой виды выравниваются, так что все выбранные точки лежат на одном перпендикуляре к ссылочной прямой.
Опция Point to Point

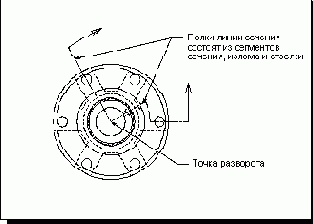

Опция Point to Point позволяет создавать развернутое сечение, определяя положение каждой точки вращения, с помощью опции построения точки.
Для создания развернутого сечения выполните следующие действия:

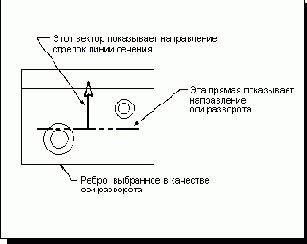

Определите ось поворота сечения, используя опцию . Стрелка вектора показывает направление линии поворота. Вы можете изменить направление на противоположное, используя кнопку Reverse Vector.
Выберите опцию Point to Point.
Выберите первую точку.
Используя стандартные , определите ось разворота вида сечения. Появится стрелка, перпендикулярная оси, которая будет показывать направление разворота, т.е. направление стрелок сечения. Вы можете изменить предлагаемое направление на противоположное, нажав клавишу Reverse Vector [Реверсировать Вектор].
Нажмите клавишу Apply (или кнопку мыши MB2). Появится диалоговое окно

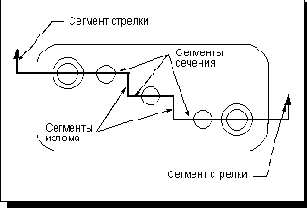

[Создание Линии Сечения], позволяющее задать сегменты сечения, сегменты стрелок и сегменты изломов для линии сечения.
В диалоговом окне Section Line Creation выберите тип сегмента ( Cut Position [Сегмент Сечения]
или Arrow Position [Сегмент Стрелки]), который Вы собираетесь строить. Для определения сегментов используйте стандартные опции построения точек. Сегменты сечений и стрелок можно строить в произвольном порядке. В данном примере сначала строятся сегменты сечения.

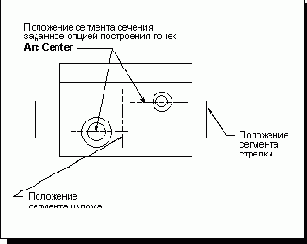

Укажите позицию первого сегмента сечения (смотрите следующий рисунок). На экране появится дюймовый отрезок прямой, обозначающий сегмент. Вы можете изменить его угол, задав значение в поле Cut Angle [Угол Сегмента сечения] или перемещая бегунок по шкале, расположенной под этим полем.

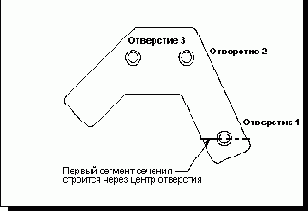

Первый сегмент сечения привязан к отверстию 1
В нашем примере первый сегмент сечения поворачивается относительно горизонтали на 115 градусов против часовой стрелки (смотрите следующий рисунок).

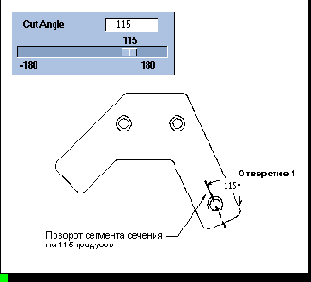

Поворот сегмента сечения на 115 градусов
Укажите позицию второго сегмента сечения. В нашем примере сегмент с углом 0 градусов позиционируется в центре отверстия 2 (смотрите следующий рисунок).
Укажите позицию последнего сегмента сечения.

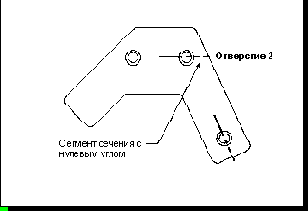

Сегмент сечения в центре отверстия 2
Укажите позицию последнего сегмента сечения. В нашем примере сегмент с углом -135 градусов позиционируется в центре отверстия 3 (смотрите следующий рисунок).
Сегмент сечения в центре отверстия 3
Обратите внимание, что если задать для этого сегмента угол 45 градусов (т.е. отличающийся на 180 градусов от -135), то предварительное изображение сегмента внешне будет таким же, но окончательное положение линии сечения и сам вид сечения будут отличаться (смотрите следующий рисунок).
Два различных результата построения линии сечения
Такое правило действует только для последнего построенного сегмента. Предыдущие сегменты в центрах отверстий 1 и 2 могли бы быть повернуты на 180 градусов (например, если задать для первого сегмента угол -65 градусов вместо 115), и результирующая линия сечения осталась бы без изменений.

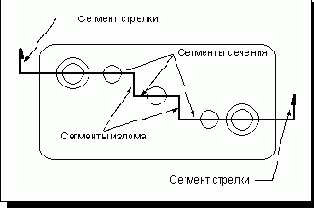

Укажите позиции сегментов стрелок, включив опцию Arrow Position . Если Вы не указываете их позиции, то стрелки линии сечения автоматически размещаются в позициях, определяемых значением поля Arrow Past Part [Выход стрелок за габариты] в диалоговом окне Preferences—>Section Line Display [Настройки—>Изображение Линии Сечения]. В данном примере сегменты стрелок не задаются вручную; они автоматически генерируются системой.

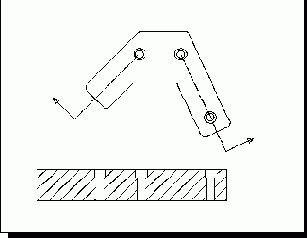

Окончательный вид развернутого сечения
После того, как будут построены все необходимые сегменты линии сечения, нажмите клавишу OK диалогового окна Section Line Creation.
Буксируйте вид в нужную позицию на чертеже. Во время буксировки подсвечивается граница вида. Обратите внимание, что вид перемещается только по ортогональному коридору.
Укажите позицию вида на чертеже. Вид сечения будет выровнен по базовому элементу, к которому привязан первый сегмент сечения (смотрите предыдущий рисунок). Для дальнейшего редактирования линии сечения используйте опцию Edit—>Section Line .
Опция Point to Point - Точка к точке
Опция Point to Point задает выравнивание видов по стационарной точке и указанным точкам видов. Точки выравниваются в соответствии с выбранным методом (смотрите рисунок ).

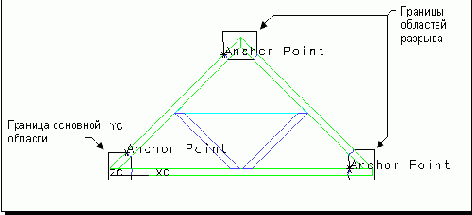

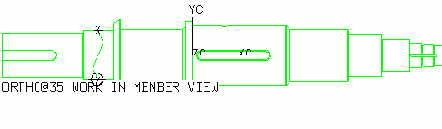

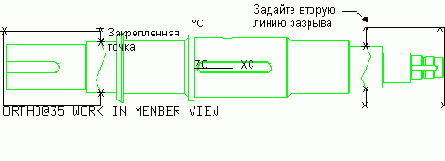

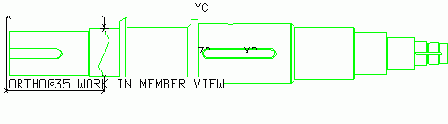

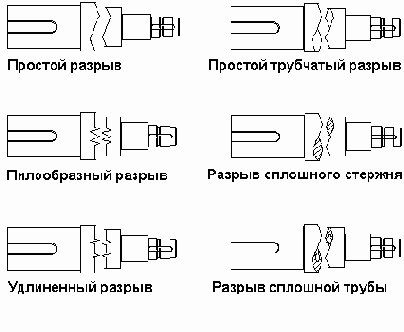

Опция Position Break Region - Позиционировать Область Разрыва
 |
Позволяет Вам изменять положение области разрыва относительно других областей в виде разрыва, чтобы убрать лишнее пространство между границами вида. Каждая область ограничивается граничным XY прямоугольником, который имеет точку привязки вида в закрепленной точке. |
Когда Вы Выбираете опцию Position Break Region, то опция Positioning Methods остается недоступной, пока Вы не выберите область разрыва для позиционирования. Опции Preview и/или Move
доступны сразу. После того, как Вы выберите область, все следующие методы будут доступны.
Опция Preview and/or Move [предварительный просмотр и/или переместить] - Позволяет Вам предварительно просмотреть разорванный вид и динамически позиционировать область разрыва, буксируя его.
Опция Inferred [контекстный]
- Использует центры границ областей для определения относительных положений области разрыва и основной области. Система определяет, будет ли выравнивание горизонтальным или вертикальным на основе положений центров границ областей. Значение в поле Distance (длина интервала) определяет положение в рабочих единицах между XY прямоугольниками границ.
Опция Distance [дистанция]- Позволяет Вам позиционировать область разрыва, задавая контрольную область и расстояние в рабочих единицах между областями в заданном направлении выравнивания.

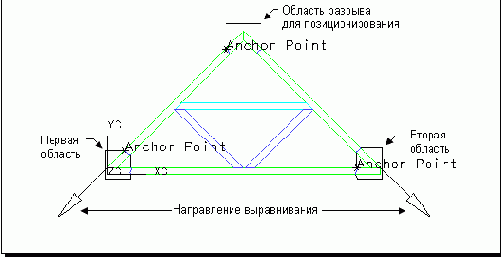

Опция Two Regions [две области]- Данная опция применяется только, когда на виде есть две и более граничных области разрыва. Сначала Вы выделяете основную область разрыва, затем две других. Точка пересечения определяется векторами выравнивания, которые определяются взаимным расположением областей.
Опция None - Переносит модель область разрыва на основную область так, что модели пересекаются.
Опция Projection Angle - Угол проецирования
Вы можете выбрать один из двух углов проецирования: 3rd angle projection [3-я угловая проекция] и 1st angle projection [1-я угловая проекция]. Все проекционные виды и сечения будут строиться в соответствии с выбранным углом. Однако на импортируемые виды угол проецирования не влияет. Для выбора угла проецирования используйте клавиши-иконки, показанные ниже.
Иконки выбора угла проецирования
Два следующих рисунка иллюстрируют примеры построения чертежей с использованием соответственно 1-й и 3-й угловых проекций.
Виды в 1-й угловой проекции
Виды в 3-й угловой проекции
После того, как установлены все чертежные параметры диалогового окна New Drawing, Вы можете нажать клавишу OK, которая принимает проведенные изменения и закрывает диалоговое окно, или клавишу Apply, которая принимает проведенные изменения и оставляет диалоговое окно открытым.
ЗАМЕЧАНИЕ:
Все чертежные параметры сохраняются вместе с чертежом.
Изображение только что созданного чертежа (а точнее, его рамка) будет выглядеть так, как показано на следующем рисунке. Границы чертежа обозначены штриховой линией. В левом нижнем углу изображается имя чертежа (в нашем примере это имя SAMPLE).

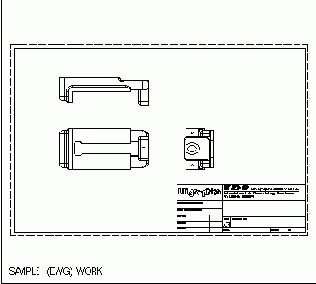

Образец вновь созданного чертежа
После того, как чертеж создан, можно приступать к добавлению чертежных видов. Но прежде, чем добавлять виды, следует разместить чертежную форму. Она поможет Вам в оформлении чертежа.

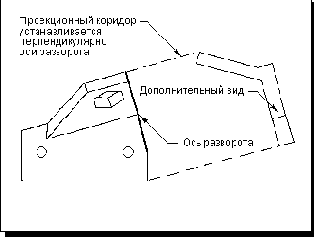

Опция Redefine Hinge Line - Переопределить ось разворота
Опция Redefine Hinge Line позволяет отредактировать ось разворота для существующего дополнительного вида. Одновременно Вы можете модифицировать ось разворота только для одного вида. При нажатии клавиши Redefine Hinge Line становятся доступными опции-меню построения точек и векторов, с помощью которых Вы можете задать новую ось разворота. Чтобы переопределить ось разворота, выполните следующие действия:
Выберите дополнительный вид, ось разворота которого Вы хотите изменить.
Нажмите клавишу Redefine Hinge Line .
Выберите родительский вид.
Используя стандартные опции построения точек и векторов, определите новую ось разворота. Как только ось задана, в графическом окне появится изображение вектора ориентации вида. Вы можете изменить предлагаемое направление на противоположное, нажав клавишу Reverse Vector [Реверсировать Вектор].
Нажмите клавишу Apply, подтверждая новое определение оси разворота.
Опция Reference - Статус вида
Опция Reference [Ссылочный]
управляет статусом существующего чертежного вида. Вы можете установить один из статусов - активный (опция Reference выключена) или ссылочный (опция Reference включена). Активный вид - это тот вид, в котором Вы можете непосредственно работать, а в ссылочном виде непосредственно работать нельзя.
Если Вы меняете статус активного вида, делая его ссылочным, геометрия не изображается, и только ссылочный маркер появляется в пределах вида. Хотя изображение геометрии визуально отсутствует на ссылочном виде, тем не менее она будет выводиться на плоттер. Ссылочный вид не обновляется одновременно с обновлением чертежа при любых изменениях параметров (угла проецирования, масштаба или оси разворота) до тех пор, пока Вы не вернете его в активное состояние.
Для редактирования статуса вида:
Укажите вид, статус которого Вы хотите изменить. Границы этого вида подсветятся. Если Вы ошиблись в выборе вида, то нажмите клавишу Reset и повторите выбор.
Установите нужный статус вида, включив/выключив опцию Reference . Следующий рисунок иллюстрирует изменение статуса активного вида.
Изменение статуса вида
Опция Remove View - Убрать вид
Опция Drawing—>Remove убирает виды с чертежа. Вы можете удалить один вид или сразу несколько видов. На следующем рисунке показано диалоговое окно Remove View.
Диалоговое окно Remove View
|
Опции диалогового окна Remove Views |
|
|
Окно Списка Видов |
Показывает названия видов, которые Вы можете удалить. |
|
Опция List All in Part [Показать все] |
Когда опция включена, Окно Списка Видов показывает все виды всех чертежей детали. Когда опция выключена, в Окне Списка Видов показываются все виды текущего чертежа. |
|
All [Все] |
Выделяет все виды в Списке |
|
Reset [Сброс] |
Снимает выделение со всех выделенных видов в Списке |
|
Клавиши действий |
Следующие клавиши действий всегда активны: OK - Убирает выделенный вид и закрывает диалоговое окно. Apply - Убирает выделенный вид и оставляет диалоговое окно на экране. Cancel - Закрывает диалоговое окно, не убирая выделенный вид. |
Опция Replace Break Boundary - Заменить Границу Разрыва
 |
Позволяет Вам заменить существующую границу области разрыва. |
Эта опция становится доступна, как только Вы задаете первую границу области разрыва. Если хотя бы одна граница области разрыва определена, то она автоматически выбирается. Если есть более одной границы области разрыва, выберите ту которую Вы хотите заменить. Теперь определите границу области разрыва, таким же образом, как была добавлена новая граница.
Опция Revolved Section - Радиусное сечение
 |
Опция Revolved Section предназначена для построения радиусных сечений. Радиусное сечение - это вид, полученный в результате пересечения модели секущей плоскостью (плоскостью сечения), которая вращается вокруг оси. На следующем рисунке показан вид радиусного сечения вместе с его родительским видом и линией сечения. Радиусное сечение может содержать одну поворотную плоскость сечения или состоять из комбинации нескольких плоскостей с изломами. |

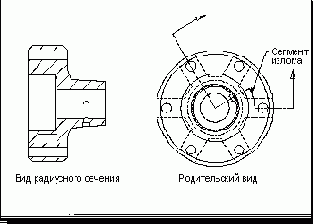

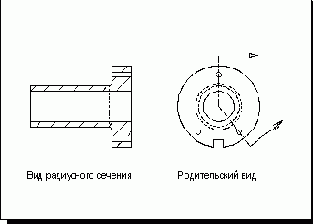

Вид радиусного сечения и его родительский вид

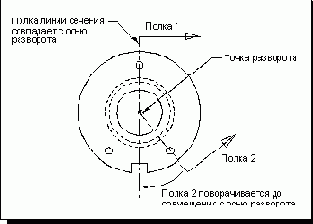

На следующем рисунке показано радиусное сечение с одним изломом. Обратите внимание, что сегменты изломов радиусных сечений имеют форму дуги.
Вид радиусного сечения с одним изломом
Опция Scale - Масштаб
Опция
Scale
позволяет изменить масштаб существующего вида.
Для редактирования масштаба выполните следующие действия:
Укажите вид, масштаб которого Вы хотите изменить. Границы этого вида подсветятся. Если Вы ошиблись в выборе вида, то нажмите клавишу
Reset
и повторите выбор.
Введите новое значение масштаба в поле Scale.
Нажмите Apply или OK, чтобы выполнить масштабирование вида.
Опция Select Curves - Выбрать линии границы
Опция Select Curves позволяет задать линии, составляющие границу местного разреза (вырыва). Вы можете сразу построить замкнутый контур, либо построить несколько разрозненных линий и позволить системе автоматически соединить их.
видо-зависимые линии. Сплайны созданные методом сглаживания для выбора не доступны.
|
Опции выбора линий |
|
|
Chain [Цепочка] |
Предоставляет быстрый метод выбора смежных [соединенных в одну цепочку] объектов. Если линии образуют замкнутый контур, выберите одну из них и нажмите клавишу OK в диалоговом окне Chaining. Система выберет все линии этого контура, подсветит точки границы и автоматически переключится на следующий шаг - Modify Boundary Points. |
|
Deselect Last [Отменить Последний выбор] |
Отменяет выбор последней выбранной линии. |
Опция Select View - Выбрать вид
Опция Select View позволяет выбрать ортогональный или иллюстрационный (триметрический или изометрический) вид для создания местного разреза. Укажите нужный вид на чертеже или в окне списка видов.
Опция Select - Выбор
Позволяет Вам выбирать существующую кривую возле ее конечных точек. Система соединяет кривую с границей, которую Вы создадите линией построения. Другая построения рисуется как "резиновая", пока система ожидает от Вас выбора следующей кривой. Опция Select полезна, когда Вы создаете граничную область, используя опцию Spline. После создания сплайна выберите опцию Select, далее Вы сможете выбрать сплайн и продолжить задание граничной области. Самопересекающиеся кривые ( напр. Simple Tubular Break, Solid Rod Break, Solid Tubular Break, и т. д.) не выбираются.
Опция Simple Section - Простое сечение
 |
Опция Simple Section предназначена для построения простых сечений. Простое сечение - это вид, полученный в результате пересечения модели одной секущей плоскостью (плоскостью сечения). Пример простого сечения приведен на следующем рисунке. |
Простое сечение
Для создания простого сечения выполните следующие действия:
Нажмите иконку простого сечения.
Выберите родительский вид. Родительский вид - это вид, в котором создается линия сечения. Вы можете выбрать родительский вид из списка или непосредственно указать в графическом окне.
Используя стандартные , определите ось разворота вида сечения. Появится стрелка, перпендикулярная оси, которая будет показывать направление разворота, т.е. направление стрелок сечения (смотрите следующий рисунок). Вы можете изменить предлагаемое направление на противоположное, нажав клавишу Reverse Vector [Реверсировать Вектор].
Нажмите клавишу Apply или кнопку мыши MB2. Появится диалоговое окно
[Создание Линии Сечения], позволяющее задать сегменты сечения, сегменты стрелок и сегменты изломов для линии сечения.
С помощью опций построения точек определите положение сегмента сечения.
Буксируйте вид в нужную позицию на чертеже. Во время буксировки подсвечивается граница вида. Обратите внимание, что вид перемещается только по ортогональному коридору.
Укажите позицию вида нажатием MB1.
Для определения положения сегмента сечения нельзя использовать очерковые линии.
Для простых сечений сегменты стрелок создаются автоматически в местах, предопределенных параметрами опции Preferences—> .
Построение простого сечения

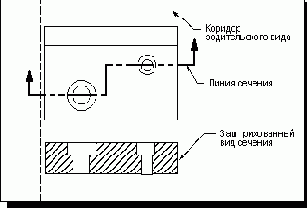

Линия сечения и заштрихованный вид простого сечения
Опция Simple/Stepped Section Cut from Pictorial View - Иллюстрационное сечение
 |
Опция Simple/Stepped Section Cut from Pictorial View позволяет построить простое или сложное сечение на базе выделенного иллюстрационного вида. Линия сечения, изображаемая на таком виде, называется иллюстрационной линией сечения (смотрите следующий рисунок). |
При выборе этой опции секция Creation Steps [Шаги Построения] диалогового окна Add View содержит 5 иконок:

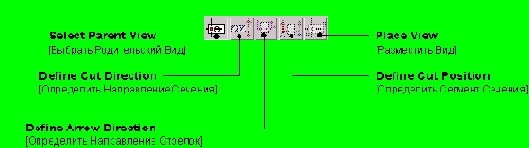

Иконки шагов построения
Система определяет тип сечения - простое или сложное - в зависимости от количества заданных сегментов сечения. Если задано несколько сегментов, то сечение сложное. Для создания простого/сложного сечения из иллюстрационного вида выполните следующие действия:
Нажмите иконку иллюстрационного сечения в диалоговом окне Add View.
Выберите родительский вид. Родительский вид - это вид, в котором создается линия сечения. Вы можете выбрать родительский вид из списка или непосредственно указать в графическом окне.

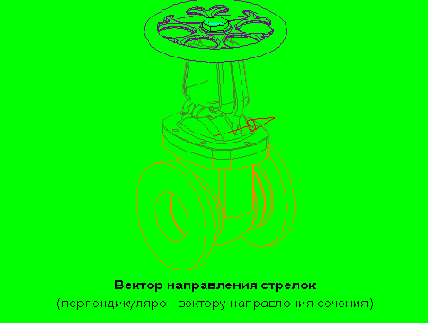

Определите направление стрелок линии сечения. Стрелки должны быть перпендикулярны направлению сечения. Направление стрелок обозначается вектором с конической стрелкой. Вы можете изменить предлагаемое направление на противоположное, нажав клавишу Reverse Vector [Реверсировать Вектор]. Нажмите клавишу Apply или MB3—>Apply .

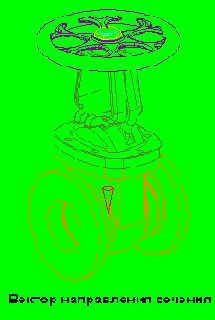

Определите направление сечения. Это вектор с конической стрелкой, который задает направление секущей плоскости. Вы можете изменить предлагаемое направление на противоположное, нажав клавишу Reverse Vector [Реверсировать Вектор]. Нажмите клавишу Apply или MB3—>Apply .

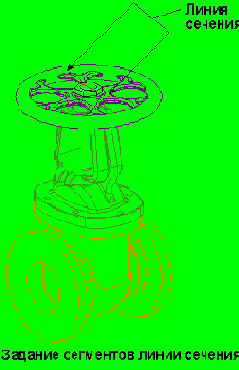

Определите один или несколько сегментов сечения. В диалоговом окне [Создание Линии Сечения] задайте сегменты сечения, сегменты стрелок и сегменты изломов для линии сечения. В зависимости от количества заданных сегментов сечение считается простым или сложным. Если Вы задали один сегмент, система формирует простое сечение; если задано несколько сегментов, строится сложное сечение. Нажмите клавишу OK диалогового окна Section Line Creation.
Укажите позицию вида сечения на чертеже (Place View). Буксируйте вид в нужную позицию на чертеже. Во время буксировки подсвечивается граница вида.
Опция Stepped Section - Сложное сечение
 |
Опция Stepped Section предназначена для построения сложных сечений. Сложное сечение - это вид, полученный в результате пересечения модели несколькими секущими плоскостями (плоскостями сечения). Линия сложного сечения представляет собой ступенчатую ломаную, состоящую из ступенек - прямолинейных сегментов сечения, изломов и стрелок. [Stepped Section дословно переводится как Ступенчатое Сечение.] Сегменты сечений перпендикулярны сегментам стрелок и сегментам изломов. |
Сегменты линии сложного сечения
Для создания сложного сечения выполните следующие действия:
Нажмите иконку сложного сечения.
Выберите родительский вид. Родительский вид - это вид, в котором создается линия сечения. Вы можете выбрать родительский вид из списка или непосредственно указать в графическом окне.
Используя стандартные , определите ось разворота вида сечения. Появится стрелка, перпендикулярная оси, которая будет показывать направление разворота, т.е. направление стрелок сечения (смотрите следующий рисунок). Вы можете изменить предлагаемое направление на противоположное, нажав клавишу Reverse Vector [Реверсировать Вектор].

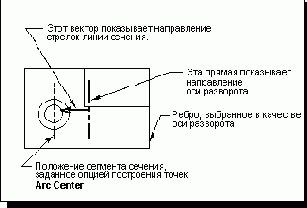

Определение оси разворота сложного сечения
Нажмите клавишу Apply или кнопку мыши MB2. Появится диалоговое окно Section Line Creation [Создание Линии Сечения], позволяющее задать сегменты сечения, сегменты стрелок и сегменты изломов для линии сечения.
Выберите тип сегмента, который Вы собираетесь строить. Сегменты сечений, изломов и стрелок можно строить в произвольном порядке. Для определения сегментов используйте стандартные опции построения точек. Обратите внимание: если Вы не определяете сегменты стрелок и изломов, они автоматически создаются системой (смотрите следующие рисунки).
После того, как будут построены все необходимые сегменты линии сечения, нажмите клавишу OK диалогового окна Section Line Creation.
Буксируйте вид в нужную позицию на чертеже. Во время буксировки подсвечивается граница вида. Обратите внимание, что вид перемещается только по ортогональному коридору.
Укажите позицию вида нажатием MB1.
ЗАМЕЧАНИЕ: Для определения положения сегментов сечения нельзя использовать очерковые линии.
Построение сегментов линии сложного сечения
Линия сечения и заштрихованный вид сложного сечения
Опция To a Point - В точку
 |
Опция To a Point позволяет переносить/копировать виды в указанную позицию на чертеже. Когда Вы переносите/копируете несколько видов, в этой позиции будет размещен центр первого выбранного вида. |
Ниже приведена процедура переноса видов с помощью опции To a Point . Копирование видов выполняется точно так же, за одним исключением: должна быть включена опция Copy Views .
Выберите виды, которые Вы хотите перенести в другую позицию. Вид можно выбрать в окне списка или указать курсором в графическом окне. Если Вы ошиблись, выбирая виды, отмените выбор, нажав клавишу Deselect Views , и повторите процесс выбора.
Нажмите иконку To a Point .
Используя курсор, буксируйте виды в нужную позицию на чертеже. Во время буксировки границы видов динамически подсвечиваются.
Укажите новую позицию для видов нажатием MB1. Если Вы продолжите перемещать курсор после нажатия MB1, виды также продолжают движение. Только нажатие MB2 зафиксирует текущее положение видов на чертеже.
Опция To Another Drawing - В другой чертеж
 |
Опция To Another Drawing позволяет переносить/копировать виды в другой чертеж. Ниже приведена процедура переноса видов с помощью опции To Another Drawing . Копирование видов выполняется точно так же, за одним исключением: должна быть включена опция Copy Views . |
Выберите виды, которые Вы хотите перенести в другую позицию. Вид можно выбрать в окне списка или указать курсором в графическом окне. Если Вы ошиблись, выбирая виды, отмените выбор, нажав клавишу Deselect Views , и повторите процесс выбора.
Нажмите иконку To Another Drawing . Появится диалоговое окно Views To Another Drawing [Виды В Другой Чертеж].
Укажите чертеж, в который Вы хотите перенести выбранные виды.
Нажмите OK. Виды будут перенесены в указанный чертеж. Вы можете убедиться в этом, открыв чертеж.
Диалоговое окно Views To Another Drawing
Опция Transfer Annotation - Передача аннотации в чертеж
Опция Transfer Annotation определяет, будет ли передаваться в чертеж аннотация, созданная в модельном виде, при импорте этого вида. Если опция включена, то аннотация передается из модельного вида в чертеж. В противном случае аннотация остается в импортируемом виде. Следующий рисунок иллюстрирует действие опции Transfer Annotation
совместно с опцией Inherit XY Clipping Bounds , контролирующей отсекающие границы вида. Нижеприведенная таблица содержит различные комбинации этих двух опций и результаты их применения.
|
Состояние опций |
Результат |
|
Transfer Annotation включена Inherit XY Clipping Bounds выключена |
При импорте вида вся аннотация передается в чертеж. Автоматические отсекающие границы вида формируются вокруг геометрии части. Чертежные надписи по умолчанию остаются привязанными к виду. |
|
Transfer Annotation выключена Inherit XY Clipping Bounds выключена |
При импорте вида вся аннотация остается в этом виде. Автоматические отсекающие границы вида формируются вокруг геометрии части и всей аннотации. |
|
Transfer Annotation включена Inherit XY Clipping Bounds включена |
Вся аннотация, не отсеченная границей модельного вида, передается в чертеж, а остальная аннотация - в новый чертежный выделенный вид. Новые отсекающие границы наследуются из модельного вида. Чертежные надписи по умолчанию остаются привязанными к виду. |
|
Transfer Annotation выключена Inherit XY Clipping Bounds включена |
Вся аннотация передается из модельного вида в новый чертежный выделенный вид. Новые отсекающие границы наследуются из модельного вида. |

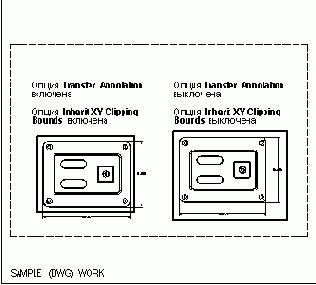

Действие опции Transfer Annotation
Опция Unfolded Section - Развернутое сечение
 |
Опция Unfolded Section предназначена для построения развернутых сечений. Вид развернутого сечения имеет следующую особенность: линия сечения состоит из нескольких сегментов сечения, а сегменты изломов отсутствуют. На следующем рисунке показан вид развернутого сечения вместе с его родительским видом и линией сечения. |
Вид развернутого сечения
Опция Unit Of Measure - Единицы измерения
Вы можете использовать одну из двух систем единиц измерения: английскую (клавиша
Inch
[Дюйм]) или метрическую (клавиша
SI
[СИ]). SI - это аббревиатура Standardie Internationale
[Стандарт Интернациональный]. Если Вы переключаетесь с одной системы измерения на другую, то значения размеров в полях секции
Drawing Size
будут изменяться в соответствии с выбранной системой измерения.
ЗАМЕЧАНИЕ:
Выбранные единицы измерения действуют только на формат рамки и не относятся к чертежным размерам (размерам детали). Единицы измерения размеров определяются набором параметров опции
Preferences?>Annotation?>Units
. Такие параметры, как высота символа или длина стрелки, определяются единицами измерения модели.
Переключатели единиц измерения
Опция Update Views - Обновление видов
Опция Drawing—>Update Views позволяет вручную обновить выбранные чертежные виды. Обновление необходимо для того, чтобы провести изменение чертежа по результатам модификации модели. В результате выполнения операции Update Views обновляются следующие объекты: скрытые линии, очерковые линии (силуэты), границы видов, виды сечений и местные виды сечений. Если изображенный чертеж или какой-нибудь из его видов не отражает последние изменения модели, то рядом с его именем в левом нижнем углу выдается сообщение OUT-OF-DATE [Устаревший]. Это же сообщение может появиться и в том случае, когда чертеж содержит недопустимые линии сечения. На следующем рисунке показано диалоговое окно Update Views.

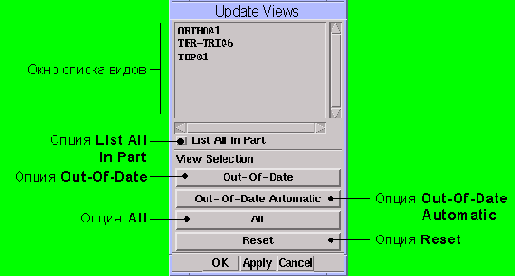

Диалоговое окно Update Views
|
Опции диалогового окна Update Views |
|
|
ОКНО СПИСКА ВИДОВ |
В окне списка выводятся имена видов, доступных для выбора. Вы можете выбрать один или несколько видов. Если виды выбраны в графическом окне, то их имена в диалоговом окне Update Views подсвечиваются. Выбрав нужные виды, нажмите Apply или OK для обновления этих видов. Выбранные устаревшие виды будут обновлены, а изображение регенерировано (включая все очерковые и скрытые линии). Если Вы случайно ошиблись при выборе видов, нажмите клавишу Reset для отмены выбора, а затем начните сначала. |
|
List All In Part [Список Всех видов Части] |
Позволяет просматривать все виды, существующие на данный момент во всех чертежах текущей части. Если опция List All In Part включена, то все виды части будут выведены в окне списка и доступны для выбора. Если эта опция выключена, то Вы сможете выбирать только виды текущего изображенного чертежа. Например, при включенной опции List All In Part нажатие клавиши All выполняет выбор всех видов во всех чертежах текущей части. Последующее нажатие клавиши Apply обновляет выбранные виды. |
|
Out-Of-Date [Устаревшие виды] |
Позволяет выбрать все устаревшие виды чертежа. Последующее нажатие клавиши Apply обновляет выбранные виды. Опция Out-Of-Date игнорирует опцию Suppress View Update из меню Preferences—>Drafting. |
|
Out-Of-Date Automatic [Устаревшие Автоматические виды] |
Позволяет выбрать все устаревшие автоматические виды чертежа. (Автоматические виды - это те виды, которые были сохранены с опцией Automatic Update из меню Preferences—>View Display). Последующее нажатие клавиши Apply обновляет выбранные виды. Опция Out-Of-Date Automatic игнорирует опцию Suppress View Update из меню Preferences—>Drafting. |
|
All [Все виды] |
Позволяет выбрать все виды чертежа. Последующее нажатие клавиши Apply обновляет выбранные виды. Опция All игнорирует опцию Suppress View Update из меню Preferences—>Drafting. |
|
Reset [Сброс] |
Отменяет выбор всех ранее выбранных видов. |
Опция Vertically позволяет переносить/копировать
Выберите виды, которые Вы хотите перенести в другую позицию. Вид можно выбрать в окне списка или указать курсором в графическом окне. Если Вы ошиблись, выбирая виды, отмените выбор, нажав клавишу
Deselect Views
, и повторите процесс выбора.
Нажмите иконку
Vertically
.
Используя курсор, буксируйте виды вертикально в нужную позицию на чертеже. Во время буксировки границы видов динамически подсвечиваются.
Укажите новую позицию для видов нажатием MB1. Если Вы продолжите перемещать курсор после нажатия MB1, виды также продолжают движение. Только нажатие MB2 зафиксирует текущее положение видов на чертеже.
Опция View Centers - Центры видов
Опция задает выравнивание по центрам выбранных видов. Виды выравниваются в соответствии с выбранным методом (смотрите рисунок ).

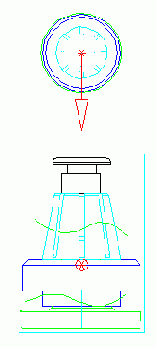

Ортогональный вид с местным разрезом
Рассмотрим пример, показанный на следующем рисунке. Мы выбрали ортогональный вид и добавили 2 сплайна, работая в режиме выделенного вида (опция View—>Expand или MB2—>Expand ). Обратите внимание, что перед созданием местного разреза Вы должны вернуться в обычный режим [т.е. отменить расширение вида].
Выберите опцию Drawing—>Break-Out Section .
Укажите ортогональный вид [тот самый, на котором мы строим местный разрез]. После выбора вида подсвечивается иконка Indicate Base Point [Указать Базовую Точку] в диалоговом окне Break-Out Section.
В данном примере мы хотим, чтобы вырыв был направлен из центра модели к наблюдателю ["выходил" из экрана]. Указываем центр одного из цилиндров, как это показано на следующем рисунке. Система автоматически выбирает вектор вырыва. Вы можете принять предлагаемый вектор нажатием MB2, либо задать другой вектор, используя стандартные опции построения векторов.
Выбор базовой точки
Выберите конечную точку одного из сплайнов. Сплайн подсветится. Перемещайте курсор по второму сплайну от конца до конца. Во время движения курсора изображается "резиновый" отрезок прямой, связанный с той или иной из двух конечных точек. Выберите ту конечную точку, которая дает приемлемый для Вас вариант соединения сплайнов.
Выбор линий для создания границы разреза
Нажмите MB2 для подтверждения выбора линий. Система автоматически добавляет еще один прямолинейный отрезок, так что получается замкнутый контур. Обратите внимание на маленькие красные кружки, расположенные на линиях построенного контура. Это так называемые точки границы, манипулируя которыми Вы можете изменять форму линий, составляющих границу. Для этого просто нажмите MB1 на одной из таких точек, а затем перемещайте мышь, не нажимая никаких кнопок. Вместе с мышью движется "захваченная" точка границы. Снова нажмите MB1, чтобы зафиксировать новую позицию этой точки.
Нажмите клавишу Apply диалогового окна Break-Out Section. Система формирует вид с местным разрезом, показанный на следующем рисунке.
Ось разворота
Ось разворота - это ссылочная прямая, которая используется в качестве оси при повороте вида в соответствующей ортогональной системе координат. При построении сечения сегменты сечения будут параллельны оси разворота, а сегменты стрелок линии сечения будут перпендикулярны оси разворота (смотрите следующий рисунок). Это определение оси разворота не относится к радиусному сечению.

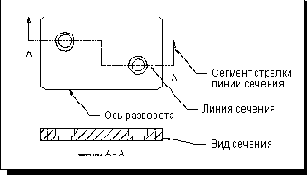

Вид сечения, линия сечения и ось разворота
Ось разворота
Ось разворота
- это ссылочная прямая, которая используется в качестве оси при повороте вида в соответствующей ортогональной системе координат [проекционный коридор устанавливается перпендикулярно оси разворота]. Следующий рисунок демонстрирует поворот дополнительного вида вокруг оси разворота в ортогональной системе координат.
Поворот дополнительного вида вокруг оси разворота
Основная процедура для создания Простого Разорванного Вида
Выберите опцию Drawing->Broken View.
Выберите вид из Меню Выбора Вида или из Графического Экрана. Следите за расширением вида. Установки из диалогового окна Broken View станут доступными.
Выберите опцию Simple Break из меню Curve Type.
Выберите Inferred Point из меню Point Construction.
Выберите курсором точку начала границы.

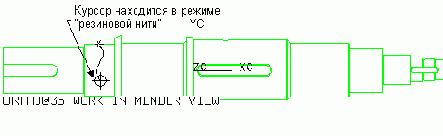

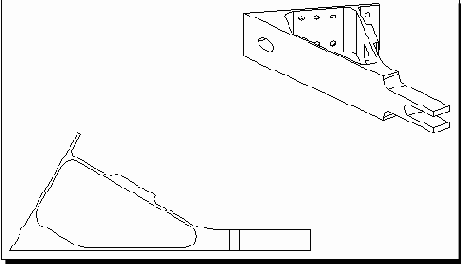

Определение начальной точки линии разрыва
Выберите курсором точку конца линии. Это определит кривую простого разрыва. Обратите внимание, что тип кривой сменится на Линию Построения.
Определение конечной точки линии разрыва
Продолжайте задавать базовую область,
пока Вы не получите замкнутую область, как показано на следующем рисунке.
Базовая область определена
Нажмите Apply. Заметьте, что система автоматически определяет для Вас закрепленную точку. Если Вы не привязаны к геометрии, то требуется задать закрепленную точку.
Выберите желаемую кривую из меню Curve Type. Заметьте, что если Вы не выберите кривую, то система автоматически вернется к выбранному раннее типу кривой.
Задавайте область разрыва как показано на следующем рисунке.
Область разрыва определена
Нажмите Apply.
Выберите опцию Display Drawing или
нажмите Cancel.
Вид с простым разрывом
Основная Процедура для удаления Области Разрыва.
Для удаления области:
Выберите Drawing->Broken View.
Выберите вид.
Выберите опцию Delete Break Region.
Если есть более двух областей разрыва, то укажите область для удаления. Если есть только две области то область разрыва выберется автоматически.
Нажмите Apply.
Основная Процедура использования Опции Copy - Копировать
Выберите опцию Drawing->Broken View.
Выберите вид.
Выберите опцию Add Break Region.
Выберите Curve Type->Copy.
Задайте стартовую точку для кривой.
Выберите кривую которую Вы хотите скопировать.
Задайте конечную кривой. Заметьте, что кривая рисуется в режиме "резиновой нити", пока Вы двигаете курсор в нужную точку.
Завершите граничную область.
Нажмите Apply.
Основная Процедура использования опции Preview and/or Move
Выберите опцию Preview and/or Move. Графическое окно покажет вид в режиме предпросмтора.
Выберите область границы разрыва.
Перенесите область в нужное положение.
Нажмите MB1. Изображение обновится и покажет передвинутую область и расстояние между основной областью и одной из областей разрыва.
Основная процедура использования опции Two Regions - две области.
Рассмотрим границы разорванного вида, состоящие из одной основной области и двух областей разрыва.
Границы вида с разрывом
Выберите Drawing->Broken View.
Выберите вид.
Создайте границу основной области две границы областей разрыва как показано на предыдущем рисунке.
Выберите опцию Position Break Region.
Выберите область разрыва для позиционирования. В этом примере мы выберем область разрыва на вершине фермы. При этом опции Positioning Method станут доступными.
Выберите Two Regions из опций Positioning Method. Если есть две других области то система автоматически выберет первую область.
Выберите направление выравнивания для первой области. Вы можете использовать любые опции создания вектора.
Выберите направление выравнивания для второй области.
Нажмите Apply.
Метод позиционирования двух областей.
Включите опцию Preview and/or Move.
Выберите верхнюю область и переместите ее.
Опция Preview и/или Move.
Нажмите MB1. Области передвинутся и на экране будет показано расстояние между двумя областями.
Области передвинулись, показано расстояние между двумя областями.
Отключите опцию Preview и/или Move.
Закройте диалоговое окно Broken View.
Вид, полученный с помощью опции Two Regions
Основная процедура определения ориентации Импортированного Вида
Для вращения вида в плоскости:
Из приложения Drafting [Черчение], выберите опцию Drawing->Edit View или иконку Edit View.
Выберите импортированный вид, который необходимо повернуть. Вы можете выбрать вид из Графического Окна или из диалогового окна Edit View.
 |
|
Выберите вид, в нижней части части рисунка. |
Выберите опцию Define
Выберите плоскую грань, как показано на рисунке ниже. Нажмите Ok. Диалог Edit View вернется на экран.
 |
|
Выберете плоскую грань, показанную стрелкой |
Если необходимо, используйте опцию Reverse Vector, чтобы поменять на противоположное направление вектора нормали.
Нажмите OK или Apply.
 |
|
Нижняя часть рисунка показывает, что вид повернулся, согласно ориентации указанной грани. |
Основная процедура Определения Закрепленной Точки.
Для задания закрепленной точки:
Выберите Drawing->Broken View
Выберите вид. Выберите опцию Define Anchor Point.
Выберите область для фиксирования.
Выберите соответствующую опцию создания точки (напр. Inferred Point). Выберите геометрию в области.
Основная процедура перемещения граничной точки
Наведите курсор на граничную кривую, пока она не выделится, и ее граничные точки не отобразятся в виде окружностей.
Выберите отображенную точку, которую Вы хотите подвинуть. Переместите курсор в новое положение.
Граничная точка рисуется в режиме "резиновая нить", пока вы двигаете курсор.
Нажмите MB1 для завершения переноса граничной точки.
Основная процедура восстановления ориентации Импортированного Вида.
Из приложения Drafting [Черчение], выберите опцию Drawing->Edit View или иконку Edit View.
Выберите импортированный вид, для которого необходимо восстановить ориентацию. Вы можете выбрать его из Графического Окна или из диалога Edit View .
Выберите опцию Restore
Основные Процедуры создания Разорванного Вида
Три основных шага создания разорванного вида:
Выбрать вид.
Определить основную границу.
Добавить одну или более областей разрыва.
Используйте следующие Основные Процедуры для знакомства с основными методами создания разорванного вида:.
Параметры импорта
Установите следующие параметры операции импорта:
Параметр
Scale
[Масштаб] должен быть равен 1.00. Это означает, что трафарет будет импортирован без изменения размеров.
Включите опцию
Create Named Group
[Создать Именованную Группу].
Выключите опцию
Imported Views
[Импортируемые Виды].
Выключите опцию
Imported CAM Entities
[Импортируемые CAM Объекты].
Установите опцию-переключатель
Layer Mode
[Режим Слоя] в положение
Work Layer
[Рабочий Слой].
Установите опцию-переключатель
Destination Coordinate System
[Система Координат Назначения] в положение
WCS
[РСК].
Выберите в меню
Parts List
[Спецификация] опцию
No Parts List Data
[Не импортировать Спецификации].
Полка линии сечения
Участок линии сечения, который используется для построения радиусного сечения. Полка линии сечения состоит из сегмента сечения, сегмента излома и сегмента стрелки. Радиусное сечение может содержать одну или две полки линии сечения. Полки линии сечения соединяются в точке разворота. На следующем рисунке показано радиусное сечение с двумя полками линии сечения.
Радиусное сечение с двумя полками линии сечения
Предопределенные Кривые Разрыва
Позволяет Вам добавляет предопределенную кривую разрыва или линию построения. Система рисует резиновую кривую разрыва или линию построения ожидая от Вас указания конечной точки расположения кривой. После ввода первой предопределенной кривой разрыва система устанавливает опцию construction line.
Предопределенные кривые разрыва
Работа на выделенном виде
Иногда возникает необходимость создавать или редактировать объекты на специальном (выделенном) виде чертежа. (Такие операции называются видо-зависимыми). Сделать это можно с помощью опции View—>Operation—>Expand [Вид—>Расширить], которая "растягивает" выделенный вид на весь экран и позволяет выполнять в этом виде видо-зависимые операции. Последовательность действий такова:
В то время, как Вы работаете в модуле Drafting и на экране изображен чертеж, выберите View—>Operation—>Expand . Появится диалоговое окно со списком выделенных чертежных видов.
Выберите чертежный вид, который Вы хотите расширить, из списка или укажите его курсором в графическом окне. Ниже приведены 2 рисунка: на первом показан пример чертежа в том виде, который он имел до расширения, на втором - выделенный вид после расширения.
Проведите необходимые модификации на выделенном виде. Имейте в виду, что геометрические объекты, которые Вы построите на выделенном виде, будут видны только на этом виде. Однако любые изменения модели будут отражены на всех видах.
Повторный выбор View—>Operation—>Expand вернет чертеж к первоначальному виду.
Чертеж до расширения вида
Выделенный вид чертежа после расширения
Растягивание вспомогательных линий на местном виде
Во время процедуры
Вы можете модифицировать любую вспомогательную прямую, выполняя следующие действия:
Выберите вспомогательную прямую, которую Вы хотите модифицировать. В выбранной позиции будет создана вершина.
Буксируйте вершину на новую позицию (кнопка мыши не нажата).
Нажмите кнопку мыши в новой позиции вершины. Если вершина перенесена за пределы текущей границы вида, граница автоматически расширяется так, чтобы охватить вершину.
Вышеприведенные шаги можно повторять до тех пор, пока вспомогательная линия не приобретет нужную форму. Для удаления вершины выберите ее и буксируйте к другой вершине. Ниже приведены два рисунка. Первый из них иллюстрирует вставку вершины и буксировку ее в новую позицию. Второй рисунок иллюстрирует добавление второй вершины. Звездочки на рисунках обозначают позицию курсора.
Вставка вершины во вспомогательную прямую с последующей буксировкой
Вставка второй вершины во вспомогательную линию с последующей буксировкой
Редактирование круговой границы местного вида
В Вашем распоряжении 2 операции редактирования круговой границы местного вида: изменение размера и перемещение границы в новую позицию.
Для изменения размера местного вида с круговой границей выполните следующие действия:
Выберите опцию
Drawing?>Define View Boundary
.
Выберите местный вид с круговой границей.
Укажите границу этого вида (или связанную с ней окружность на родительском виде) и буксируйте мышь до тех пор, пока не получите нужный размер.
Нажмите MB1, чтобы зафиксировать новый размер местного вида.
Для перемещения местного вида с круговой границей в новую позицию на родительском виде выполните следующие действия:
Выберите опцию
Drawing?>Define View Boundary
.
Выберите местный вид с круговой границей. Точка центра изображается на обоих видах - местном и родительском.
Укажите эту точку и буксируйте в нужную позицию. Одновременно перемещается соответствующая окружность на родительском виде. Обратите внимание, что вместо выбора местного вида Вы можете также указать и перемещать окружность на родительском виде. В этом случае местный вид остается неподвижным, но меняется изображение геометрии в его границах.
Нажмите MB1, чтобы зафиксировать новое положение местного вида.
Родительский вид
Родительский вид - это существующий вид, который используется в качестве базы для проецирования, выравнивания и расположения вновь добавляемого вида (
порожденного вида
). Родительским видом может быть импортируемый модельный, ортогональный или дополнительный вид. Кроме того, в определение родительского вида попадает тот вид, из которого создан местный вид.
Сегмент излома
Сегмент линии сечения, соединяющий сегменты сечения. Сегмент излома указывает положение сегментов сечения на базовых элементах модели. Сегменты изломов перпендикулярны сегментам сечений и параллельны сегментам стрелок (за исключением радиусных сечений). Сегменты изломов радиусных сечений имеют форму дуги. На рисунке показаны сегменты линии сечения для сложного сечения.
Сегменты линии сечения
Сегмент сечения
Сегмент линии сечения, определяющий плоскость сечения. В сложных и половинных сечениях сегменты сечений перпендикулярны сегментам стрелок и сегментам изломов (смотрите следующий рисунок).
Сегмент стрелки
Сегмент линии сечения, содержащий стрелку, которая определяет направление взгляда на вид сечения или разреза. Сегменты стрелок всегда перпендикулярны сегментам сечений. В сложных и половинных сечениях сегменты стрелок параллельны сегментам изломов. На нижеприведенном рисунке показаны сегменты линии сечения для сложного сечения.
Секция Creation Steps - Шаги построения местного разреза
Секция Creation Steps содержит несколько иконок, управляющих интерактивной процедурой (шагами) создания/редактирования местного разреза. Как только Вы завершаете операцию на очередном шаге, автоматически подсвечивается иконка следующего шага. Подсветка включена только для иконки текущего шага, все остальные иконки затенены. Если Вы где-то ошиблись в процессе построения местного разреза, всегда можно вернуться к предыдущему шагу, нажав соответствующую иконку. Например, когда Вы создаете вид с местным разрезом, доступны 5 опций-иконок:
Select View
[Выбрать Вид]
Indicate Base Point
[Указать Базовую Точку]
Indicate Extrusion Vector
[Указать Вектор Вырыва]
Select Curves
[Выбрать Линии границы]
Modify Boundary Points
[Модифицировать Точки Границы]
После завершения первого шага (выбора вида) подсвечивается следующая иконка - Indicate Base Point . Если в этот момент Вы обнаруживаете, что неправильно выбрали вид, достаточно нажать иконку Select View , и Вы снова вернетесь к выбору вида. Переход к следующему шагу можно выполнить нажатием соответствующей иконки или нажатием кнопки мыши MB2.
Иконки шагов построения
Секция Creation Steps - Шаги построения вида
Секция Creation Steps диалогового окна Add View содержит несколько иконок, которые управляют интерактивной процедурой (шагами) построения вида заданного типа. Как только Вы завершаете операцию на очередном шаге, автоматически подсвечивается иконка следующего шага. Подсветка включена только для иконки текущего шага, все остальные иконки затенены. Если Вы где-то ошиблись в процессе построения вида, всегда можно вернуться к предыдущему шагу, нажав соответствующую иконку. Допустим, Вы создаете дополнительный вид. В секции Creation Steps
доступны 3 иконки: Select Parent View [Выбрать Родительский Вид], Define Hinge Line [Определить Ось Разворота] и Place View [Разместить Вид]. После выполнения первых двух шагов (выбор родительского вида и определение оси разворота) подсветится иконка Place View . Если в этот момент Вы обнаруживаете, что неправильно выбрали ось разворота, достаточно нажать иконку Define Hinge Line , и Вы снова вернетесь к определению оси разворота.
Иконки секции Creation Steps
Секция Drawing Name - Имя чертежа
Чертежи создаются под уникальным именем и обращение к ним осуществляется по имени. Вы можете ввести имя в поле Selection [Выбор]. Имя чертежа может содержать до 30 символов. Пробелы в имени не допускаются. Все буквы при вводе преобразуются в заглавные буквы. По умолчанию принимается имя SH1.
Опция
Filter
[Фильтр] диалогового окна New Drawing используется для поиска в файле части нужного чертежа или группы чертежей по шаблону имени. Если после некоторой последовательности символов Вы введете звездочку (*) и нажмете OK, система выполнит поиск и выведет в окно списка только те имена чертежей, которые начинаются с заданной последовательности. Выбранное из списка имя чертежа будет подсвечено и помещено в поле Selection, и Вы можете принять его за основу для составления нужного Вам имени.
ЗАМЕЧАНИЕ:
Для ускорения создания нескольких чертежных форм с последовательным введением имен и других требуемых параметров используйте клавишу Apply диалогового окна New Drawing [эта клавиша оставляет окно открытым].
Секция Drawing Size - Формат чертежа
Вы можете выбрать формат чертежа из меню стандартных форматов или ввести свои значения размеров чертежа в поля
Height
[Высота] и
Length
[Длина] (смотрите следующий рисунок). Если Вы выбираете формат с помощью клавиши-меню, то соответственно изменяются значения полей Height и Length.
Размеры чертежа (точнее, его рамки) можно задавать в дюймах или миллиметрах. Это зависит от выбранных единиц измерения:
Inch
[Дюйм] или
SI
[СИ]. Если Вы переключаетесь с одной системы измерения на другую, то значения размеров в полях секции
Drawing Size
будут изменяться в соответствии с выбранной системой измерения. Независимо от выбранного формата новый чертеж заполнит всю область графического окна, отведенную под изображение чертежа.
ЗАМЕЧАНИЕ:
При выборе формата чертежа не забывайте о возможностях Вашего плоттера. Если Вы зададите размеры чертежа, превышающие максимально допустимый формат плоттера, то возникнут проблемы.
Выбор формата чертежа
Секция Scale - Масштаб чертежа
В секции Scale задается значение масштаба, в котором будут размещаться на чертеже все виды. Масштаб задается в виде простой дроби. Например, если в верхнее поле (числитель) Вы ввели число 1, а в нижнее поле (знаменатель) - число 2, то получится масштаб 1/2 [или коэффициент масштаба 0.5]. По умолчанию устанавливается масштаб 1/1.
Выбор масштаба чертежа

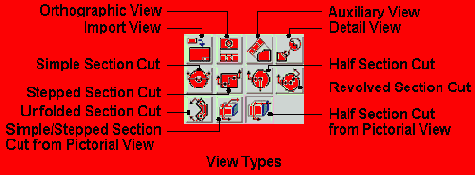

Секция View Types - Типы видов
Используя диалоговое окно Add View, Вы можете создавать виды десяти типов. Тип создаваемого вида задается нажатием соответствующей иконки. При выборе типа средняя секция диалогового окна меняется, так что в ней появляются опции, специфические для выбранного типа. На следующем рисунке показаны типы видов, которые Вы можете задать. Подробное описание каждого из них приведено ниже.
Секция View Types
|
Import View [Импорт Вида] |
Импортирует выбранные модельные виды в Ваш чертеж. |
|
Orthographic View [Ортогональный Вид] |
Создает ортогональные проекции из существующих импортируемых модельных видов или других ортогональных видов. |
|
Auxiliary View [Дополнительный Вид] |
Создает вид из существующего вида проецированием перпендикулярно заданной оси разворота. |
|
Detail View [Местный Вид] |
Создает местные виды с круговой или прямоугольной границей. |
|
Simple Section [Простое Сечение] |
Создает простое сечение. Это вид, полученный в результате пересечения модели одной секущей плоскостью (плоскостью сечения). С его помощью Вы можете как бы заглянуть "внутрь" детали. |
|
Stepped Section [Сложное Сечение] |
Создает вид в результате пересечения модели несколькими секущими плоскостями. Линия сложного сечения представляет собой ступенчатую ломаную, состоящую из ступенек - прямолинейных сегментов сечений, изломов и стрелок. |
|
Half Section [Половинное Сечение] |
Создает вид, одна половина которого представляет собой сечение, а вторая половина изображена без сечения. |
|
Revolved Section [Радиусное Сечение] |
Создает вид в результате пересечения модели секущей плоскостью, которая вращается вокруг оси. |
|
Unfolded Section [Развернутое Сечение] |
Создает виды, имеющие следующую особенность: линия сечения состоит из нескольких сегментов сечения, а сегменты изломов отсутствуют. |
|
Simple/Stepped Section from Pictorial View [Простое/Сложное Сечение из Иллюстрационного Вида] |
Позволяет построить простое или сложное сечение на базе выделенного иллюстрационного вида (например, TFR-ISO, TFR-TRI и т.д.). Система определяет тип сечения - простое или сложное - в зависимости от количества заданных сегментов сечения. |
|
Half Section Cut from Pictorial View [Половинное Сечение из Иллюстрационного Вида] |
Создает половинное сечение из иллюстрационного вида |
Системные и пользовательские сегменты стрелок и изломов
Сегменты стрелок и изломов линии сечения могут быть построены либо системой, либо пользователем. Пользовательскими считаются те сегменты, позиции которых задает пользователь в процессе создания или редактирования (добавления или удаления сегментов) линии сечения. Позиции пользовательских сегментов стрелок и изломов не изменяются при редактировании модели. Точнее говоря, их позиции может изменить только сам пользователь.
Системные сегменты стрелок и изломов создаются и позиционируются автоматически (для завершения построения линии сечения) в том случае, когда их не задает пользователь. Позиции системных сегментов автоматически изменяются при редактировании модели. Например, системные сегменты стрелок могут автоматически перемещаться с целью выполнения требования
Arrow Past Part
[Выход стрелок за габариты] (параметр D), заданного в диалоговом окне
Preferences?>Section Line Display
[Настройки?>Изображение Линии Сечения]. Системные сегменты изломов автоматически позиционируются между двумя сегментами сечений.
Вы можете превратить системные сегменты в пользовательские и наоборот следующим образом:
Чтобы превратить системный сегмент стрелки или излома в пользовательский, перенесите этот сегмент на новое место с помощью опции
Edit?>Section Line?>Move Segment
[Редактировать?>Линия Сечения?>Перенести Сегмент]. Чтобы превратить пользовательский сегмент стрелки или излома в системный, просто удалите его с помощью опции
Edit?>Section Line?>Delete Segment
[Удалить Сегмент]. Система автоматически построит новый сегмент, который будет системным.
ЗАМЕЧАНИЕ:
При обновлении чертежа
системные
сегменты стрелок и изломов удаляются или обновляются, а связанные с ними чертежные объекты остаются на чертеже. Поэтому рекомендуется связывать чертежные объекты с
пользовательскими
сегментами стрелок и изломов.
Нижеприведенная таблица показывает требуемое количество сегментов стрелок и изломов в линии сечения всех возможных типов. Если пользователь не задал требуемое количество сегментов, то они будут построены системой.
По одному излому между каждой
Создание файла трафарета
Общепринятая процедура создания файла текстового трафарета обозначения чертежа состоит из следующих шагов:
Создайте файл обозначения чертежа.
Загрузите шаблон чертежной формы. При этом начало рабочей системы координат чертежа должно находится в левом нижнем углу чертежной рамки.
Введите текст обозначения чертежа.
Удалите шаблон чертежной формы.
Сохраните файл обозначения чертежа.
Создание неразрезанных компонентов
По умолчанию все компоненты на видах сечения сборочного чертежа представлены в разрезе. Однако Вы можете указать компоненты, которые будут изображаться в "натуральном" виде. Для этого присвойте компоненту атрибут части по имени section-component и задайте его значение следующим образом:
Сделайте компонент рабочей частью.
Выберите опцию
Format?>Attribute?>Part
[Формат?>Атрибут?>Часть].
Выберите опцию
Assign
[Присвоить].
Введите заголовок
"section-component"
для символьного атрибута и нажмите OK.
Введите значение
"no"
[нет] для атрибута section-component и нажмите OK.
Еще раз нажмите OK, чтобы выйти из диалогового окна Enter Title For String Attr.
Проверить существующие атрибуты части можно следующим образом:
Выберите опцию
Format?>Attribute?>Part
.
Выберите опцию
List
[Список].
Выберите опцию
All User-Defined
[Все Пользовательские атрибуты]. В информационном окне появится отчет по атрибутам рабочей части.
Обратите внимание, что когда компонент включается в сборку, все его атрибуты части, в том числе
section-component
, становятся по отношению к сборке
атрибутами объекта
. Это правило распространяется на все экземпляры компонента, присутствующие в сборке. Следующий рисунок иллюстрирует сборку, в которую входят три экземпляра болта. Поскольку болт, как компонент, имеет атрибут
section-component
со значением
"no"
, все три экземпляра болта изображены в "натуральном" виде (неразрезанными).

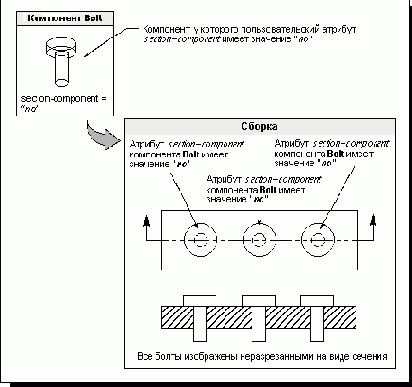

Сборка с тремя болтами
Создание шаблона
Для того, чтобы использовать чертежную форму в виде шаблона, нужно этот шаблон создать и сохранить его в файле оригинал-макета. В шаблон попадут все видимые объекты текущего рабочего вида.
Для того, чтобы чертежная форма правильно размещалась на чертеже, файл оригинал-макета должен быть сохранен с соблюдением следующих правил:
Начало рабочей системы координат должно находиться в левом нижнем углу чертежной рамки. Начало системы координат шаблона совпадает с началом РСК (смотрите следующий рисунок).
Форма должна быть построена в натуральную величину, так, как она должна выглядеть на чертеже при загрузке шаблона.
Если на Вашем предприятии принято соглашение о выделении для чертежных форм определенных слоев, то формы должны быть созданы на этих слоях.
Ориентация РСК при создании шаблона чертежной формы
Для создания шаблона:
Создайте файл части с объектами, из которых должен состоять шаблон. Убедитесь, что все объекты шаблона видимы, находятся на рабочем виде, РСК совпадает с АСК и ориентирована должным образом (в левом нижнем углу чертежной рамки).
Выберите опцию File—>Options—>Save Options [Файл—>Опции—>Опции Сохранения].
Включите опцию-выключатель Pattern Data Only .
Нажмите OK.
Выберите опцию File—>Save—>Part Аs [Файл—>Сохранить—>Часть Под именем]
и введите новое имя файла части, в котором будет храниться шаблон [проще говоря, имя шаблона].
Нажмите OK.
Специфические опции вида
При выборе той или иной иконки типа вида средняя часть диалогового окна Add View автоматически обновляется, так что в ней появляются только опции, доступные для видов заданного типа. Подробное описание набора таких опций приведено ниже.

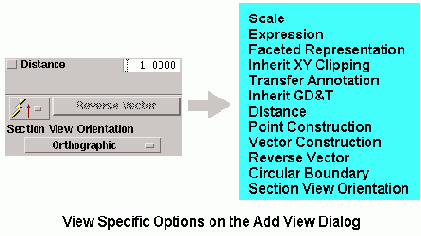

Диалоговое окно Add View с текущим набором специфических опций вида
|
Специфические опции вида |
|
|
Scale [Масштаб] |
Задает значение масштаба для модельного или местного вида перед добавлением его в чертеж. Значение по умолчанию равно масштабу чертежа. |
|
Expression [Выражение] |
Задает масштаб выделенного вида выражением. |
|
Inherit XY Clipping [Наследование Отсекающих Границ XY] |
Позволяет наследовать отсекающую границу модельного вида при его импорте в чертеж. Если эта опция включена, то граница наследуется. В противном случае импортируемый модельный вид размещается на чертеже в автоматической прямоугольной границе [Automatic Rectangular Boundary]. |
|
Transfer Annotation [Передача Аннотации в чертеж] |
Определяет, будет ли передаваться в чертеж аннотация, созданная в модельном виде, при импорте этого вида. |
|
Inherit GD&T [Наследование Допусков формы и расположения] |
Набор опций, управляющих наследованием допусков формы и расположения при создании чертежного вида. Для различных типов видов доступны следующие опции: Импортируемые виды Do not Inherit GD&T [Не Наследовать Допуски формы и расположения] Inherit GD&T in Drawing Plane [Наследовать Допуски формы и расположения в Плоскости Чертежа] Inherit GD&T as Modeled [Наследовать Допуски формы и расположения Как в Модельном виде] Ортогональные виды Inherit GD&T in Drawing Plane [Наследовать Допуски формы и расположения в Плоскости Чертежа] Дополнительные виды Inherit GD&T in Drawing Plane [Наследовать Допуски формы и расположения в Плоскости Чертежа] |
|
Distance [Дистанция] |
Управляет расстоянием на чертеже между родительским и создаваемым видами. |
|
Point Construction [Построение Точек] |
Определяет позиции точек несколькими стандартными методами. В зависимости от выбранной опции система соответствующим образом интерпретирует указанные объекты. Более подробную информацию Вы найдете в описании . |
|
Vector Construction [Построение Векторов] |
Определяет векторы несколькими стандартными методами. В зависимости от выбранной опции система соответствующим образом интерпретирует указанные объекты. Более подробную информацию Вы найдете в описании . |
|
Reverse Vector [Реверсировать Вектор] |
Позволяет изменить направление вектора ориентации на противоположное, когда Вы определяете ось разворота. Этот вектор указывает, на какой стороне относительно оси разворота появится создаваемый вид. |
|
Circular Boundary [Круговая Граница] |
Доступна при построении местных видов. Если эта опция включена, то местный вид создается с круговой границей. Более подробная информация о создании таких видов приведена в разделе "Местный вид" . |
|
Section View Orientation [Ориентация вида сечения] |
Позволяет создать вид сечения с произвольной ориентацией. Выберите одну из опций Section View Orientation: Orthographic - Создаёт вид ортогонального сечения. Inherit Orientation - Создаёт вид с ориентацией другого вида. Use Parent Orientation - Создаёт вид сечения с ориентацией "родительского" вида. Эта опция доступна только для опций Simple/Stepped Section Cut from Pictorial View или Half Section Cut from Pictorial. Section Existing View - Создаёт разрез существующего, выбранного Вами вида. |
Текстовые трафареты
Чертежная форма, созданная вышеописанным способом, появляется на чертеже в виде шаблона, то есть в виде единого и неделимого объекта. Это означает, что исходные объекты, из который образована чертежная форма, недоступны для редактирования. Следовательно, нужно разработать метод добавления к чертежу отдельных наборов данных, таких, как обозначение чертежа. Существует несколько решений поставленной задачи. Мы рекомендуем следующий метод.
Этот метод подразумевает импортирование предварительно описанного текстового трафарета. Этот трафарет обеспечивает нужный размер текста (благодаря соответствующей настройке параметров меню
Preferences
) и нужное место расположения текста в графе обозначения чертежа. Такой метод позволяет редактировать тексты чертежной формы.
В связи с тем, что чертежные формы различаются по формату и типу (титульный лист и листы продолжения оформляются по-разному), для каждого шаблона чертежной формы должен быть создан свой текстовый трафарет.
Вам следует принять соглашения по присвоению имен для идентификации текстового трафарета. Желательно, чтобы имена отражали назначение трафарета и содержали ссылку на файлы оригинал-макетов, с которым они связаны. (Например, tb_E_sht1 и tb_A2_cont, где tb означает title block [обозначение чертежа]; E_sht1 и A2_cont
- это имена соответствующих файлов оригинал-макетов шаблонов.)
ЗАМЕЧАНИЕ:
Мы настоятельно рекомендуем системному администратору защитить текстовые трафареты от несанкционированной модификации после того, как трафареты созданы и утверждены. Вместе с системным администратором проверьте правильную установку пути для доступа к файлам трафаретов.
Тип границы вида
Меню View Boundary Type [Тип Границы Вида] позволяет выбирать из нескольких типов границы. Для того, чтобы это меню было доступно, предварительно выберите вид. Ниже дается краткое описание каждой опции меню, а следом - описание процедуры их использования.
Опция
[Ломаная/Местный вид] позволяет использовать пользовательские кривые для определения ломаной границы или границы местного вида. Заданные линии должны находиться в выделенном чертежном виде.
ЗАМЕЧАНИЕ:
Для задания ломаной границы нельзя использовать эллипсы в их обычном виде. Однако, если предварительно преобразовать эллипсы в кривые с помощью опции
Insert?>Curve?>Simplify
[Вставить?>Линия?>Упростить], то такие упрощенные кривые (составляющие эллипс) можно выбирать для создания ломаной границы.
Опция
[Ручной Прямоугольник] позволяет установить границы вида прямоугольником, построенным вручную. Как правило, эта опция применяется для того, чтобы скрыть ненужную геометрию.
Опция
[Автоматический Прямоугольник] позволяет установить границы вида прямоугольником, который охватывает весь вид и по необходимости автоматически перестраивается при обновлении вида. Как правило, эта опция применяется для того, чтобы показать на виде все геометрические объекты. Кроме того, она окажется полезной, если в качестве границы вида сечения Вы захотите использовать линию сечения.
Опция
Bound By Objects
[Граница Объектами] позволяет установить границу вида, автоматически перестраивающуюся так, чтобы охватывать выбранные объекты и точки модели. Как правило, эта опция используется для прямоугольных местных видов, размер или форма которых может меняться при модификации модели.
Точка разворота
В процессе построения радиусного сечения Вам потребуется задать точку разворота. Воспользуйтесь для этого стандартными опциями построения точек. Точка разворота определяет ось, вокруг которой поворачивается плоскость сечения. Кроме того, в точке разворота соединяются полки линии сечения. На следующем рисунке показано радиусное сечение с точкой разворота в центре окружности.
Радиусное сечение с точкой разворота в центре окружности

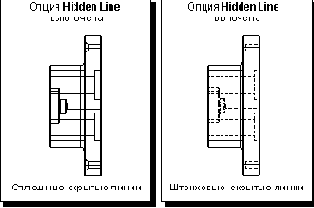

Удаление скрытых линий
Изображение скрытых линий на чертежных видах управляется опциями диалогового окна Preferences—>View Display [Настройки—>Изображение Вида]. Если включить опцию Hidden Line [Скрытая Линия], то при добавлении чертежных видов будет выполняться автоматическая обработка изображения скрытых линий модели. Следующий рисунок иллюстрирует действие этой опции.
Изображение скрытых ребер тела
Уточнения
В вышеприведенной процедуре линии вырыва были построены на выделенном виде, с использованием режима View—>Expand . Альтернативный способ - построить их в модуле Modeling - ускорит Вашу работу по созданию разрезов на иллюстрационных видах, т.к. в Modeling гораздо проще манипулировать с РСК. Однако в этом случае процедура создания местных разрезов выглядит несколько иначе. Для того, чтобы работать с построенными в Modeling линиями:
Выберите опцию Edit—>View Dependent Edit [Видо-Зависимое Редактирование].
Укажите вид.
Выберите опцию Model to View [Из Модели в Вид]. Появится диалоговое окно Class Selection [Выбор Группы].
Укажите построенные линии границы разреза.
Нажмите OK. Модельные линии преобразуются в видо-зависимые линии.
Уточнения
Если вторая линия, которую Вы выбираете, не соединена с первой линией, то при перемещении курсора по второй линии система изображает предполагаемый ("резиновый") отрезок прямой, соединяющий конечные точки этих линий. Выбирайте соединительную прямую таким образом, чтобы результирующий контур не содержал внутренних пересечений.
Виды сечений на сборочных чертежах
При разработке сборочных чертежей часто требуется на виде сечения показать некоторый компонент в "натуральном" виде (не разрезая). Как правило, так изображаются стандартные детали, например, болты, гайки, штифты (смотрите следующий рисунок). Пользовательские атрибуты Unigraphics помогут Вам изобразить компонент в "натуральном" виде. Присвойте компоненту атрибут части по имени section-component [компонент сечения] с соответствующим значением, и этот компонент будет изображаться неразрезанным на видах сечения сборочного чертежа. Кроме того, Вы можете воспользоваться опцией
[Изображение Компонентов на Виде Сечения], чтобы задать статус разрезания для отдельных экземпляров компонента на виде сечения.
Неразрезанная стандартная деталь на виде сечения
Задание координат XY для размещения вида на чертеже
Вы можете размещать виды на чертеже, используя поля XC и YC, расположенные под графическим окном. Введите чертежные координаты XY и нажмите <Enter>. Во время движения курсора в графическом окне его текущая позиция отслеживается и отображается в полях XC и YC.
Координатные поля XC - YC
Загрузка шаблона
Для размещения чертежной формы на чертеже:
Откройте чертеж, на который Вы хотите поместить чертежную форму. Убедитесь, что Вы находитесь в модуле Drafting. Если существующий файл части содержит чертеж, то при вызове модуля Drafting появится его изображение. Имейте в виду, что размеры чертежа должны соответствовать размерам формы.
Объявите рабочим слоем тот слой, на который должен попасть загружаемый шаблон. При загрузке шаблоны всегда размещаются на текущем рабочем слое.
Выберите опцию Format—>Pattern [Формат—>Шаблон].
Выберите опцию Retrieve Pattern [Загрузить Шаблон].
Директория, из которой стартовал Unigraphics.
Директория, определенная переменной UGII_PATDIR.
Директория, определенная переменной UGII_UTIL.
Переменная операционной системы UGII_PATDIR предоставляет Вам возможность размещать стандартные части с шаблонами в любой нужной директории, так что все пользователи могли бы легко и быстро обращаться к ним. Настраивать эти переменные должен системный администратор.
Перед тем, как загрузить шаблон, Вы должны установить следующие параметры:
Параметр Scale [Масштаб]
должен быть равен 1.00. Это означает, что шаблон будет изображен в том же масштабе, что и текущий файл части.
В качестве Dest CSYS [Система координат Назначения] должна быть принята WCS [РСК]. Таким образом Вы обеспечиваете размещение чертежной формы в плоскости чертежа.
Режим Auto Scale [Автоматический Масштаб] должен быть отключен. Автоматическое масштабирование применяется для того, чтобы устранить конфликт между различными единицами измерения оригинал-макета и текущего файла части.
Параметры Pattern Display Parameters [Параметры Изображения Шаблона]
должны быть установлены в соответствии с требованиями Вашего предприятия.
Выберите файл части, содержащий данные
Нажмите OK.
Выберите файл части, содержащий данные шаблона.
Присвойте имя шаблону. Имя шаблона в Вашем файле части может отличаться от имени файла оригинал-макета.
Нажмите OK.
Укажите WCS [РСК]
в качестве точки назначения шаблона.
Нажмите OK, чтобы принять значения координат XC=0, YC=0, ZC=0. Чертежная форма появится на чертеже как самостоятельный объект (смотрите следующий рисунок).
Нажмите Cancel.
Загрузка шаблона чертежной формы
