Параметры штриховки
Параметры штриховки управляют изображением штриховки: углом наклона штриховых линий, расстоянием между ними, допуском аппроксимации контура штриховки.

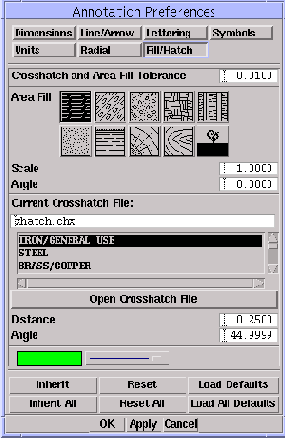

Параметры штриховки
Параметры закраски
Вы можете управлять изображением закраски с помощью двух параметров: угла наклона трафарета закраски и масштаба.
Параметры закраски задаются в следующих полях секции Area Fill:
Параметры закраски
Пользовательская штриховка
Вы можете описать трафареты штриховок в собственном файле определения штриховок (который называют
пользовательской штриховкой
). Этот файл должен иметь расширение .chx и находиться в текущей директории или в директории, заданной системной переменной UGII_UTIL.
ПРЕДУПРЕЖДЕНИЕ: Хотя стандартное окно выбора файла позволяет указать любую директорию, база данных Unigraphics использует для хранения файлов определения штриховок только директорию UGII_UTIL или текущую директорию.
Чтобы избежать проблем, мы настоятельно рекомендуем хранить Ваши пользовательские файлы определения штриховок в директории UGII_UTIL.

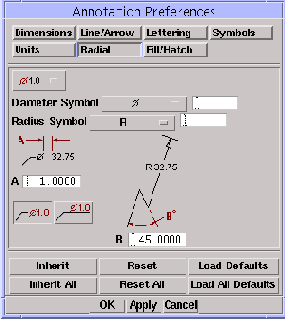

Пользовательское текстовое обозначение диаметра
Вы можете ввести собственное обозначение диаметра в виде последовательности текстовых символов (до шести). Нельзя использовать угловые скобки (< >), звездочку (*) и знак доллара ($). Их использование допускается только в
.
При выборе пользовательского обозначения становится активным текстовое поле рядом с клавишей выбора обозначения диаметра.
Позиция метки линии сечения
При создании линии сечения метки автоматически формируются рядом с ней, на специальной позиции, определяемой следующими системными переменными пользовательских умолчаний:
Axs_sectionLabelDist_EU: 0.500 ! дюймы Axs_sectionLabelDist_MU: 12.000 ! мм Axs_sectionLabelAngle:
Первые две переменные - это значения по умолчанию в дюймах и миллиметрах, которые задают расстояние, измеряемое от точки привязки стрелки (конец сегмента стрелки) до точки привязки метки. Третья переменная определяет угол, измеряемый против часовой стрелки от точки привязки стрелки к точке привязки метки.

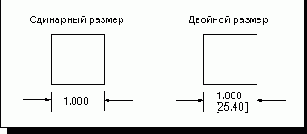

Преобразование допусков во время редактирования размеров
Когда Вы редактируете размеры, работая на странице Dimensions, любые значения в текстовых полях допусков не преобразуются в соответствующие единицы измерения автоматически. Причина проста: одновременно могут редактироваться несколько размеров, и каждый из них, возможно, был создан со своим статусом преобразования [автоматическим или нет]. Однако после нажатия клавиши Apply редактируемые размеры обновляются, а значения допусков преобразуются в соответствии с текущими установками страницы Units (при условии, что включена опция
Convert Primary Tolerance to Secondary Units
).
ЗАМЕЧАНИЕ:
Включение опции
Convert Primary Tolerance to Secondary Units
во время редактирования существующего размера может привести к изменению значения альтернативного допуска.
Преобразование допусков во время редактирования размеров
Когда Вы редактируете размеры, работая в диалоговом окне Dimensions, любые значения в текстовых полях допусков не преобразуются в соответствующие единицы измерения автоматически. Причина проста: одновременно могут редактироваться несколько размеров, и каждый из них, возможно, был создан со своим статусом преобразования [автоматическим или нет]. Однако после нажатия клавиши Apply редактируемые размеры обновляются, а значения допусков преобразуются в соответствии с текущими установками страницы
Units
(при условии, что включена опция
Convert Primary Tolerance to Secondary Units
).
ЗАМЕЧАНИЕ:
Включение опции
Convert Primary Tolerance to Secondary Units
во время редактирования существующего размера может привести к изменению значения альтернативного допуска.
Преобразование на странице Dimensions диалогового окна Annotation Preferences
Опция Convert Primary Tolerance to Secondary Units работает совместно с несколькими опциями: Dual Dimension Format [Формат Двойного Размера], Primary Units
[Основные Единицы измерения], Secondary Units
[Альтернативные Единицы измерения] (находящимися на странице Units) и Tolerance Type [Тип Допуска] (на странице Dimensions ). При выборе опции No Dual Dimension [Одинарный Размер] (т.е. при выходе из режима двойного образмеривания) опция Convert Primary Tolerance to Secondary Units становится недоступной. Единицы измерения, выбранные для основных и альтернативных размеров, должны принадлежать разным системам измерения (английские - метрические, и наоборот). Только в этом случае преобразование имеет место.
Процедура
Для того, чтобы задать параметры вновь создаваемых закрасок:
Выберите трафарет закраски.
Введите, если требуется, нужные значения параметров
Scale
[Масштаб] и
Angle
[Угол].
Нажмите клавишу OK или Apply.
Для того, чтобы изменить параметры существующей закраски:
Укажите объект, закраску которого Вы хотите отредактировать.
Задайте нужные значения параметров в секции Area Fill.
Нажмите клавишу OK или Apply для обновления закраски объекта.
можно управлять изображением вновь создаваемых
С помощью опции Assembly Crosshatching можно управлять изображением вновь создаваемых сечений следующим образом:
Установите опцию Assembly Crosshatching в нужное состояние [включено или выключено].
Нажмите OK, чтобы изменить режим изображения для вновь создаваемых видов.
Edges Hidden by Edges
Опция Edges Hidden by Edges управлять отображением добавленных в чертёж видов:
Выберите Drafting->Preferences->View Display.

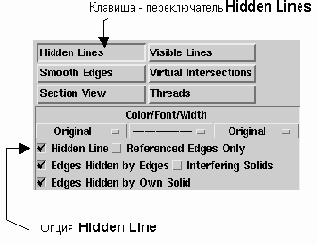

Нажмите кнопку Hidden Lines.
Включите (ON) опцию Hidden Line.
Установите опцию Edges Hidden by Edges в нужное Вам состояние.
Нажмите OK или Apply.
можно управлять обновлением вновь создаваемых
С помощью опции
Automatic Update
можно управлять обновлением вновь создаваемых видов следующим образом:
Установите опцию
Automatic Update
в нужное состояние [включено или выключено].
Нажмите OK для изменения режима обновления и закрытия диалогового окна View Display.
можно управлять изображением вновь создаваемых
С помощью опции
Extracted Edges
можно управлять изображением вновь создаваемых видов следующим образом:
Установите опцию
Extracted Edges
в нужное состояние [включено или выключено].
Нажмите OK, чтобы изменить режим изображения для вновь создаваемых видов.
можно управлять изображением скрытых линий
С помощью выключателя Hidden Line можно управлять изображением скрытых линий на вновь создаваемых видах следующим образом:
Нажмите клавишу Hidden Lines для перехода на соответствующую страницу диалогового окна View Display.
Установите опцию Hidden Line в нужное состояние [включено или выключено].
Если опция Hidden Line включена, используйте 3 клавиши-меню - , и Width - для задания цвета, фонта и толщины скрытых линий.
Нажмите OK для обновления режима изображения скрытых линий на вновь создаваемых видах.
можно управлять изображением вновь создаваемых
С помощью опции
Crosshatch
можно управлять изображением вновь создаваемых сечений следующим образом:
Установите опцию
Crosshatch
в нужное состояние [включено или выключено].
Нажмите OK, чтобы изменить режим изображения для вновь создаваемых видов.
можно управлять изображением очерковых линий
С помощью опции Silhouettes можно управлять изображением очерковых линий на вновь создаваемых видах следующим образом:
Установите опцию Silhouettes в нужное состояние [включено или выключено].
Нажмите OK для обновления режима изображения очерковых линий на вновь создаваемых видах. Диалоговое окно View Display закроется.
можно управлять изображением сглаженных ребер
С помощью выключателя Smooth Edges можно управлять изображением сглаженных ребер на вновь создаваемых видах следующим образом:
Установите выключатель Smooth Edges в нужное состояние [включено или выключено].
Если режим Smooth Edges включен, задайте параметры изображения линий ребер (цвет, фонт, ширину).
Нажмите OK для обновления режима изображения сглаженных ребер и закрытия диалогового окна View Display.

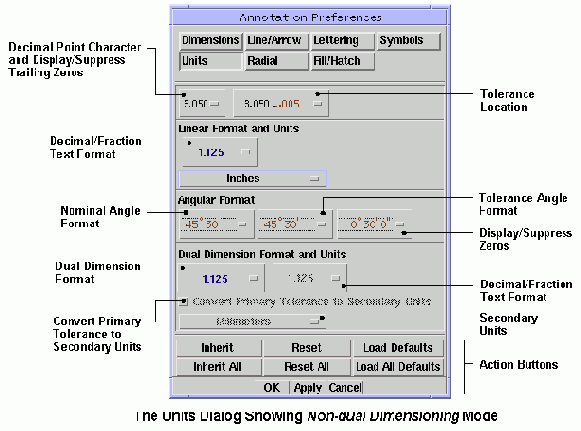

Для того, чтобы установить единицы
Для того, чтобы установить единицы измерения вновь создаваемых размеров:
Выберите опцию Preferences—>Annotation—>Units [Настройки—>Аннотация—>Единицы измерения].
Установите нужные опции на диалоговом окне Units.
Нажмите OK или Apply.
можно управлять изображением резьбы на
С помощью опции Thread Standard можно управлять изображением резьбы на вновь создаваемых видах следующим образом:
Выберите нужный стандарт.
Нажмите OK, чтобы изменить режим изображения для вновь создаваемых видов.
можно управлять изображением параметрической сетки
С помощью опции
UV Grid
можно управлять изображением параметрической сетки на вновь создаваемых видах следующим образом:
Установите опцию
UV Grid
в нужное состояние [включено или выключено].
Нажмите OK для обновления режима изображения параметрической сетки на вновь создаваемых видах. Диалоговое окно View Display закроется.
можно управлять изображением вновь создаваемых
С помощью опции
Background
можно управлять изображением вновь создаваемых сечений следующим образом:
Установите опцию
Background
в нужное состояние [включено или выключено].
Нажмите OK для обновления режима изображения вида вновь создаваемых сечений.
можно изменить изображение существующих видов
С помощью опции Assembly Crosshatching можно изменить изображение существующих видов сечений следующим образом:
Укажите виды, которые нужно отредактировать. Вид можно указать непосредственно в графическом окне или выбрать из списка в диалоговом окне View Display.
Установите опцию Assembly Crosshatching в нужное состояние [включено или выключено].
Нажмите OK или Apply, чтобы изменить изображение выбранных видов. Клавиша OK закрывает диалоговое окно View Display, клавиша Apply оставляет его открытым.
Выберите нужный вид или виды,
Опция Edges Hidden by Edges управлять отображением существующих в чертёже видов:
Выберите Drafting->Preferences->View Display.
Выберите нужный вид или виды, с помощью курсора или в диалоговом окне.
Нажмите кнопку Hidden Lines.
Включите (ON) опцию Hidden Line.
Установите опцию Edges Hidden by Edges в нужное Вам состояние.
Нажмите OK , чтобы внести изменения и закрыть диалоговое окно View Display или Apply, чтобы внести изменения и оставить диалоговое окно на экране.
можно изменить режим обновления уже
С помощью опции
Automatic Update
можно изменить режим обновления уже существующих видов следующим образом:
Укажите виды, которые нужно отредактировать. Вид можно указать непосредственно в графическом окне или выбрать из списка в диалоговом окне View Display.
Установите опцию
Automatic Update
в нужное состояние [включено или выключено].
Нажмите OK или Apply, чтобы изменить изображение выбранных видов. Клавиша OK закрывает диалоговое окно View Display, клавиша Apply оставляет его открытым.
можно изменить изображение существующих видов
С помощью опции
Extracted Edges
можно изменить изображение существующих видов следующим образом:
Укажите виды, которые нужно отредактировать. Вид можно указать непосредственно в графическом окне или выбрать из списка в диалоговом окне View Display.
Установите опцию
Extracted Edges
в нужное состояние [включено или выключено].
Нажмите OK или Apply, чтобы изменить изображение выбранных видов. Клавиша OK закрывает диалоговое окно View Display, клавиша Apply оставляет его открытым.
можно изменить изображение скрытых линий
С помощью выключателя Hidden Line можно изменить изображение скрытых линий на существующих видах следующим образом:
Укажите виды, которые нужно отредактировать. Вид можно указать непосредственно в графическом окне или выбрать из списка в диалоговом окне View Display.
Установите опцию Hidden Line в нужное состояние [включено или выключено].
Если опция Hidden Line включена, используйте 3 клавиши-меню - , и - для задания цвета, фонта и толщины скрытых линий.
Нажмите OK или Apply, чтобы изменить изображение выбранных видов. Клавиша OK закрывает диалоговое окно View Display, клавиша Apply оставляет его открытым.
можно изменить изображение существующих видов
С помощью опции
Crosshatch
можно изменить изображение существующих видов следующим образом:
Укажите виды, которые нужно отредактировать. Вид можно указать непосредственно в графическом окне или выбрать из списка в диалоговом окне View Display.
Установите опцию
Crosshatch
в нужное состояние [включено или выключено].
Нажмите OK или Apply, чтобы изменить изображение выбранных видов. Клавиша OK закрывает диалоговое окно View Display, клавиша Apply оставляет его открытым.

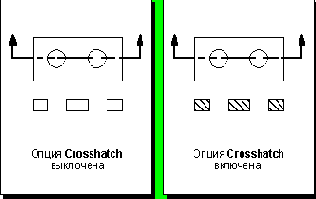

Действие опции Crosshatch
можно изменить изображение очерковых линий
С помощью опции Silhouettes можно изменить изображение очерковых линий на существующих видах следующим образом:
Укажите виды, которые нужно отредактировать. Вид можно указать непосредственно в графическом окне или выбрать из списка в диалоговом окне View Display.
Установите опцию Silhouettes в нужное состояние [включено или выключено].
Нажмите OK или Apply, чтобы изменить изображение выбранных видов. Клавиша OK закрывает диалоговое окно View Display, клавиша Apply оставляет его открытым.

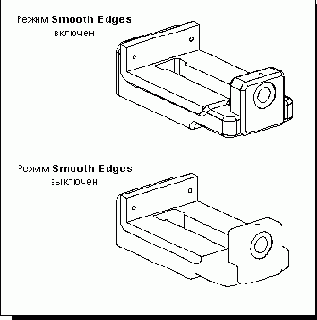

можно изменить изображение сглаженных ребер
С помощью выключателя Smooth Edges можно изменить изображение сглаженных ребер на существующих видах следующим образом:
Укажите виды, которые нужно отредактировать. Вид можно указать непосредственно в графическом окне или выбрать из списка в диалоговом окне View Display.
Установите выключатель Smooth Edges в нужное состояние [включено или выключено].
Если режим Smooth Edges включен, задайте параметры изображения линий ребер (цвет, фонт, ширину).
Нажмите OK или Apply, чтобы изменить изображение выбранных видов. Клавиша OK закрывает диалоговое окно View Display, клавиша Apply оставляет его открытым.
Для того, чтобы изменить единицы
Для того, чтобы изменить единицы измерения существующего размера:
Выберите опцию Preferences—>Annotation—>Units .
Укажите размер, который нужно редактировать.
Установите нужные опции на диалоговом окне Units.
Нажмите OK или Apply.
можно изменить изображение резьбы на
С помощью опции Thread Standard можно изменить изображение резьбы на существующих видах следующим образом:
Укажите виды, на которых Вы хотите изменить стандарт изображения резьбы. Вид можно указать непосредственно в графическом окне или выбрать из списка в диалоговом окне View Display.
Выберите нужный стандарт.
Нажмите OK или Apply, чтобы изменить изображение выбранных видов. Клавиша OK закрывает диалоговое окно View Display, клавиша Apply оставляет его открытым.
можно изменить изображение параметрической сетки
С помощью опции
UV Grid
можно изменить изображение параметрической сетки на существующих видах следующим образом:
Укажите виды, которые нужно отредактировать. Вид можно указать непосредственно в графическом окне или выбрать из списка в диалоговом окне View Display.
Установите опцию
UV Grid
в нужное состояние [включено или выключено].
Нажмите OK или Apply, чтобы изменить изображение выбранных видов. Клавиша OK закрывает диалоговое окно View Display, клавиша Apply оставляет его открытым.
ЗАМЕЧАНИЕ:
Линии параметрической сетки доступны для видо-зависимых модификаций, но не могут быть аннотированы.
можно изменить изображение существующих видов
С помощью опции
Background
можно изменить изображение существующих видов следующим образом:
Укажите виды, которые нужно отредактировать. Вид можно указать непосредственно в графическом окне или выбрать из списка в диалоговом окне View Display.
Установите опцию
Background
в нужное состояние [включено или выключено].
Нажмите OK или Apply, чтобы изменить изображение выбранных видов. Клавиша OK закрывает диалоговое окно View Display, клавиша Apply оставляет его открытым.

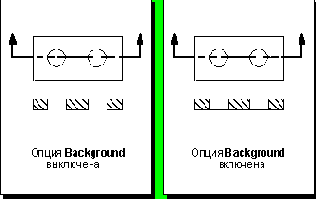

Действие опции Background - пример 1

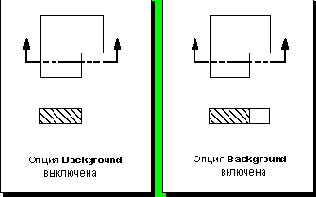

Действие опции Background - пример 2
Вы можете использовать опцию Assembly
Вы можете использовать опцию Assembly Crosshatching и опцию Preferences->Annotation-> Fill/Hatch, чтобы определить расстояние между линиями штриховки и угол их наклона для определенной поверхности сечения следующим образом:
Выберите опцию View Display-> Section View.
Выберите вид сечения.
Включите опцию Assembly Crosshatching. Нажмите Apply. Система определит угол наклона линий штриховки.
Выберите тот же вид сечения.
Выключите опцию Assembly Crosshatching. Нажмите Apply. Обратите внимание, что на чертеже нет никаких изменений, так как виде сечения наследует существующий масштаб и угол, определенные системой.
Выберите опцию Preferences-> Annotation-> Fill/Hatch.
Выберите штриховку, для которой Вы хотите иметь определенный масштаб и /или угол.
Измените по желанию значения масштаба и/или угла. Нажмите Apply. Обратите внимание, что штриховка масштабируется и вращается.
Выберите Drawing-> Update Views.
Выделите вид сечения. Нажмите Apply. Определенные пользователем масштаб и/или угол изменились.
Процедура
Для того, чтобы настроить цвет/фонт/толщину линии чертежных объектов:
Если Вы настраиваете изображение линий сечений, выберите опцию Preferences—>Section Line Display. Для всех остальных чертежных объектов выберите опцию Preferences—>Annotation , а затем в диалоговом окне Annotation Preferences перейдите на нужную страницу (в зависимости от типа чертежного объекта ).
Выберите нужные значения цвета, фонта и толщины линии для указанного чертежного объекта.
Нажмите Apply или OK.
Процедура
Выберите опцию Preferences—>Annotation—>Lettering .
Выберите тип чертежного текста, для которого Вы хотите задать параметры надписей (высоту, интервал и т.д.).
Выберите тип ориентации текста.
Процедура
Для того, чтобы установить параметры изображения выносных и размерных линий:
Задайте нужные значения параметров изображения компонентов чертежного объекта (размерных линий, выносных линий, изломов).
Выберите тип стрелки чертежных объектов (например,
Closed
[Замкнутая],
Open
[Разомкнутая],
Cross
[Косая линия],
Dot
[Точка] и т.д.).
Укажите, нужно ли закрашивать стрелки.
ЗАМЕЧАНИЕ:
Данная процедура настройки параметров изображения размерных и выносных линий чертежных объектов описана для общего случая. Если Вам не нужно изменять значения каких-либо из перечисленных выше параметров, то соответствующий шаг этой процедуры можно не выполнять.
Процедура
Опция Section Line Display позволяет модифицировать параметры изображения либо существующих линий сечения, либо вновь создаваемых линий сечений.
Процедура
Типовая процедура использования функции Preferences модуля Drafting:
Выберите опцию Preferences в главном меню.
Выберите нужную опцию в выпадающем меню Preferences (например, Annotation ).
Введите или выберите подходящие значения параметров для выбранной опции настройки.
Выполните остальные действия, требуемые для выбранной опции настройки.
Процедура создания и использования визуального набора
Вы можете создать и задействовать визуальный набор на чертежном виде, выполнив следующие действия:
Нажмите клавишу Define Render Sets [Определить Визуальные Наборы] в любом из диалоговых окон Preferences—>Drafting или Preferences—>View Display . Появится диалоговое окно Render Set.
Введите имя в поле Current Set [Текущий Набор].
Нажмите клавишу Create [Создать].
Выберите тела или наборы компонентов, которые Вы хотите включить в создаваемый визуальный набор. Указанные объекты подсветятся на всех видах.
Установите нужные значения настроечных параметров для скрытых и видимых линий.
Нажмите OK или Apply. (Если Вы нажимаете Apply, диалоговое окно Render Set не закрывается, позволяя создать еще несколько визуальных наборов.)
Выберите опцию Preferences—>View Display .
Укажите вид, на котором Вы хотите применить визуальный набор [т.е. показать изображение тел или компонентов, входящих в этот набор].
Нажмите клавишу Define Render Sets in View [Определить Визуальные Наборы для Вида] диалогового окна View Display. Появится диалоговое окно Render Sets in View.
Укажите только что созданный визуальный набор в окне списка Render Sets in Part [Визуальные Наборы в Части].
Нажмите клавишу Add [Добавить].
Нажмите клавишу OK диалогового окна Render Sets in View.
Нажмите клавишу OK или Apply диалогового окна View Display.

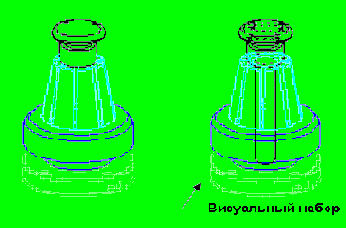

На следующем рисунке показан пример визуального набора со следующими параметрами: в состав набора входит объемное тело; опция Font
для скрытых линий установлена в положение Dashed
[Штриховая]; опция Edges Hiding Edges [Ребра, Скрытые Ребрами] выключена.
Процедуры
Ниже описаны два способа использования опции Assembly Crosshatching .
Процедуры
Ниже описаны два способа использования опции
Automatic Update
.
Процедуры
Ниже описаны два способа использования опции
Extracted Edges
.
Процедуры
Ниже описаны два способа использования опции Hidden Line .
Процедуры
Ниже описаны два способа использования опции
Crosshatch
.
Процедуры
Ниже описаны два способа использования опции Silhouettes .
Процедуры
Ниже описаны два способа использования опции Smooth Edges .
Процедуры
Ниже описаны две процедуры использования опции Thread Standard .
Процедуры
Ниже описаны два способа использования опции
UV Grid
.
Процедуры
Ниже описаны два способа использования опции
Background
.
Редактирование существующего размера/чертежного объекта
Для того, чтобы изменить местоположение существующего размера или другого чертежного объекта:
Выберите нужную опцию выравнивания в диалоговом окне Preferences—>Drafting Object Alignment .
Выберите опцию Edit—>Move Origin .
Укажите чертежный объект, который нужно перенести.
Перенесите точку привязки указанного чертежного объекта в нужное место (или выровняйте) тем методом, который установлен в меню Preferences—>Drafting Object Alignment.
Подробная информация по этой теме приведена в описании опции Move Origin .
Редактирование существующей закраски
При выборе существующей закраски значения ее параметров появляются в соответствующих полях. Если Вы измените эти значения и нажмете клавишу OK или Apply, то выбранная закраска обновится.
ЗАМЕЧАНИЕ:
Можно редактировать одновременно несколько закрасок. Если значения их параметров отличаются (например, масштаб одной закраски равен 1.0, а масштаб другой - 2.0), то поле, соответствующее этому параметру, будет иметь красную прямоугольную рамку. Если нажать клавишу Apply, не изменив значение этого параметра, то для обеих закрасок сохранятся прежние значения (1.0 и 2.0). Если же ввести новое значение в подсвеченное поле, то оно будет присвоено параметру обеих закрасок.
Режим Retain Annotations включен
Включение режима
Retain Annotations
предотвращает удаление чертежных объектов, утративших ассоциативные связи с моделью в результате ее изменения. Чертежные объекты и линии сечения получат статус оставленных и будут подсвечены. Параметры подсветки оставленных объектов (цвет/фонт/толщина линии) задаются опциями
диалогового окна Drafting Preferences.
Оставленные чертежные объекты и линии сечения можно снова привязать к существующей геометрии с помощью опций
Edit?>Drafting Object Associativity
[Редактировать?>Ассоциативность Чертежного Объекта] и
Edit?>Section Line
[Редактировать?>Линия Сечения]. После повторной привязки чертежные объекты и линии сечения восстановят свои параметры изображения (цвет/фонт/толщину линии), при этом виды сечений обновятся.
ЗАМЕЧАНИЕ:
Если опция
Retained Annotations
включена, то чертежные объекты, привязанные к оставленным чертежным объектам, также получат статус оставленных. Аналогично, чертежные объекты, привязанные к оставленной линии сечения, приобретут статус оставленных.
Режим
Retain Annotations
действует по умолчанию.
Режим Retain Annotations выключен
Если режим
Retain Annotations
отключен, то при удалении геометрических объектов связанные с ними чертежные объекты также будут удаляться.
Секция Area Fill - Закраска
Секция Area Fill (страница Fill/Hatch диалогового окна Annotation Preferences)
Опция
Preferences?>Annotation?>Fill/Hatch
позволяет задавать параметры вновь создаваемых закрасок или изменять параметры существующих закрасок.
Секция Area Fill содержит опции для выбора трафарета закраски и задания его параметров.
Секция Dual Dimension Format and
Секция Dual Dimension Format and Units содержит следующие опции:
Dual Dimension Format [Формат Двойного Размера] - создает и позиционирует альтернативный размер в составе двойного размера. Вы можете создавать следующие варианты двойных размеров:
,
,
или
.
[Десятичный/Дробный Формат Текста]
[Преобразование Основного Допуска в Альтернативные Единицы измерения]
[Альтернативные Единицы измерения]
Секция Extracted Edge Face Display - Изображение граней на виде с извлеченными ребрами
В секции Extracted Edge Face Display находятся две клавиши-переключателя - Curves Only [Только Линии] и Display and Emphasize [Изображать и Выделять], которые определяют, какие объекты на виде с извлеченными ребрами доступны для выбора.
Секция Hatch Style - Трафарет закраски
Секция Hatch Style (страница Fill/Hatch диалогового окна Annotation Preferences)
|
Current Hatch File [Текущий Файл Штриховок] |
Текстовое поле для ввода имени текущего файла штриховок. Это текстовый файл, содержащий описание трафаретов штриховки. |
|
ТРАФАРЕТЫ ШТРИХОВКИ |
В окне списка выводятся названия трафаретов, хранящихся в выбранном файле определения штриховок. Вы можете выбрать любой из них. |
|
Open Hatch File [Открыть Файл Штриховок] |
Позволяет выбрать файл определения штриховок из списка существующих файлов. |
|
ПАРАМЕТРЫ ШТРИХОВКИ |
Опция [Угол] - угол наклона линий штриховки; опция Distance [Дистанция] - расстояние между линиями штриховки (шаг штриховки); |
Опция Preferences—>Annotation—>Fill/Hatch позволяет задавать параметры вновь создаваемых штриховок или изменять параметры существующих штриховок. Выбор трафарета штриховки и задание его параметров осуществляется в секции Hatch Style.
Секция Lettering Types - Типы надписей
Клавиши секции Lettering Types позволяют переключаться между различными типами чертежного текста. После выбора типа текста Вы можете задать параметры, которые будут действовать только для этого типа (размер символов, интервал между символами и т.д.). Доступны 4 следующих типа: Dimension [Размерный текст],
Appended
[Добавленный текст], Tolerance [Текст допуска] и General [Обычный текст].
Опции типа текста
Секция Offset Parameters - Параметры смещения
 |
Доступны для ввода два параметра смещения: Horizontal и Vertical . |
Если Вы находитесь в режиме Offset Character :
Значение, введенное в поле Horizontal , будет задавать смещение точки привязки чертежного объекта по горизонтали в единицах размера текущего символьного фонта.
Значение, введенное в поле Vertical , будет задавать смещение точки привязки чертежного объекта по вертикали в единицах размера текущего символьного фонта.
Страница Dimensions - Размеры
Страница Dimensions диалогового окна Annotation Preferences
Страница Dimensions
диалогового окна Annotation Preferences предоставляет следующие опции настроек:
|
Опции страницы Dimensions |
|
|
Chain Offset [Смещение цепочки] |
Устанавливает значения для вертикального и горизонтального смещения цепочки. |
|
Baseline Offset [Смещение базовой линии] |
Устанавливает значения для вертикального и горизонтального смещения базовой линии. |
|
НАСТРОЙКИ ВЫНОСНЫХ ЛИНИЙ/СТРЕЛОК  |
Клавиши-иконки включают/выключают: 1 - изображение выносной линии на стороне 1 2 - изображение стрелки на стороне 1 3 - изображение стрелки на стороне 2 4 - изображение выносной линии на стороне 2 |
|

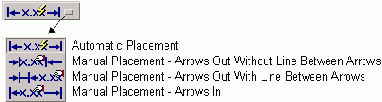

Dimension Placement [Размещение Размерного текста]  |
Доступны следующие опции настроек, управляющие размещением размерного текста: Опция Automatic Placement [Автоматическое Размещение] позволяет системе контролировать размещение размерного текста. Система изображает "резиновую размерную линию", которую можно перемещать только в одном направлении. Независимо от позиции курсора размерный текст будет размещен в середине размерной линии. Опция Manual Placement 1 (Arrows Out Without Line Between Arrows) [Ручное Размещение 1 (Стрелки Снаружи, Не соединены Линией)] позволяет разместить размерный текст в указанном Вами месте. Размерный текст можно буксировать в любом направлении. Стрелки, изображенные с внешней стороны выносных линий, не соединяются между собой. Опция Manual Placement 2 (Arrows Out With Line Between Arrows) [Ручное Размещение 2 (Стрелки Снаружи, Соединены Линией)] позволяет разместить размерный текст в указанном Вами месте. Размерный текст можно буксировать в любом направлении. Стрелки, изображенные с внешней стороны выносных линий, соединяются линией. Опция Manual Placement 3 (Arrows In) [Ручное Размещение 3 (Стрелки Внутри)] позволяет разместить размерный текст в указанном Вами месте. Размерный текст можно буксировать в любом направлении. Стрелки изображаются внутри выносных линий. |
 [Линия между стрелками] |
Следующие опции линии между стрелками используются наряду с опциями Dimension Placement [Размещение Размерного текста] : No Line Between Arrows - [Нет линии между стрелками] - линия между стрелками отсутствует Line Between Arrows - [Линия между стрелками] - присутствует линия между стрелками |
|
Tolerance Type [Тип Допуска]  |
Управляет способом изображения значений допусков. Более подробную информацию об этом меню Вы найдете в описании опции диалогового окна Insert—>Dimension . |
|
Dimension Text Orientation [Ориентация Размерного Текста]  |
Предоставляет следующие опции, используемые для размеров и добавленного текста: [Горизонтально] [На Размерной Линии] [Над Размерной Линией] [Перпендикулярно] [Наклонно] |
|
Angle [Угол]  |
Текстовое поле для ввода значения угла доступно только в том случае, когда клавиша-меню Dimension Text Orientation установлена в положение Text at Angle [Наклонно]. Для всех остальных опций ориентации размерного текста она недоступна. Для создания или редактирования наклонного текста выберите опцию Text at Angle и введите новое значение в поле Angle . |
|
СЕКЦИЯ ДОПУСКОВ И ТОЧНОСТИ  |
Позволяет задать точность представления номинального размера и допуска, значения верхнего и нижнего допусков (в единицах измерения, выбранных на странице Units). |
|
КЛАВИШИ ДЕЙСТВИЙ |
Клавиши Inherit, Reset, Default, OK, Apply и Cancel. |
Страница Fill/Hatch - Закраска/Штриховка
Страница Fill/Hatch диалогового окна Annotation Preferences
Страница Fill/Hatch диалогового окна Annotation Preferences разделена на две секции:
Опции секции Area Fill [Закраска]
позволяют задавать параметры вновь создаваемых закрасок или изменять параметры существующих закрасок.
Опции секции Hatch Style [Трафарет Штриховки] позволяют задавать параметры вновь создаваемых штриховок или изменять параметры существующих штриховок. Здесь же находятся опции для выбора трафарета штриховки и задания его параметров.
|
Опции страницы Fill/Hatch |
|
|
Crosshatch and Area Fill Tolerance [Точность заштрихованных и закрашенных областей] |
Позволяет управлять точностью, с которой система аппроксимирует хорды граничных кривых. |
|
Area Fill [Закраска] |
Предоставляет следующие опции настроек: Fill Pattern Styles [Трафареты Закраски] - группа клавиш, каждая из которых представляет особый трафарет закраски. - масштаб ( ) и угол наклона ( ) трафарета закраски. |
|
Hatch Style [Трафарет Штриховки] |
Предоставляет следующие опции настроек: Current Hatch File [Текущий Файл Штриховок] - текстовое поле для ввода имени текущего файла определения штриховок. Open Hatch File [Открыть Файл Штриховок] - опция, позволяющая выбрать из списка существующих файлов. Distance [Дистанция] - расстояние между линиями штриховки (шаг штриховки). Angle [Угол] - угол наклона линий штриховки. Tolerance [Допуск] - допуск аппроксимации контура штриховки на участках, заданных сплайном или кривой конического сечения. |
|
Color/Width [Цвет/Толщина линии] |
2 клавиши-меню задают цвет и толщину линий штриховки, цвет линий закраски или цвет однотонной закраски. |
|
КЛАВИШИ ДЕЙСТВИЙ |
Клавиши Inherit [наследовать], Inherit All [наследовать все], Reset [сброс], Reset All [сбросить все], Load Defaults [Загрузить параметры по умолчанию], Load All Defaults [Загрузить все параметры по умолчанию], OK, Apply и Cancel. |
Страница Hidden Lines - Скрытые линии
Опции, находящиеся на странице Hidden Lines диалогового окна View Display, управляют изображением скрытых линий на всех видах чертежа.
Чтобы перейти на эту страницу, достаточно нажать клавишу-переключатель Hidden Lines. Затем Вы можете воспользоваться опцией Hidden Line, включающей/выключающей режим изображения скрытых линий. Если эта опция включена, то становятся доступными другие опции - Color [Цвет], [Фонт линии], [Толщина линии], [Только Ребра со ссылками ], Edges Hidden by Edges
[Ребра, Скрытые Ребрами], Interfering Solids [Пересекающиеся Тела] и [Ребра, Скрытые Телом].
При загрузке в V10 чертежей, созданных в более ранних версиях, удаление скрытых линий автоматически выполняется во всех чертежных видах, где включен режим Display Control—>Solid Hidden Edges [Управление Изображением—>Рисовать Скрытые Ребра Сплошной линией].
Страница Lettering - Надписи
Страница Lettering диалогового окна Annotation Preferences
|
Опции страницы Lettering |
|
|
Alignment Position [Точка Выравнивания] |
Определяет для текста точку, используемую для относительного размещения текста на чертеже. Текст чертежного объекта (т.е. размера, надписи, идентификатора позиции и т.д.) заключается в воображаемый прямоугольник. |
|
Text Justification [Выравнивание текста] |
Позволяет выравнивать текст по горизонтали по левому краю, правому краю или по центру. |
|
GD&T Frame Height Factor [Коэффициент высоты рамки символов допуска формы и расположения] |
Позволяет задавать значение коэффициента высоты рамки символов допуска формы и расположения для Редактора Аннотаций и встроенных значений допусков. |
|
Lettering Types [Типы Надписей] |
Группа клавиш-переключателей, определяющих настройки для текста различного типа: Dimension [Размерный текст] Appended [Добавленный текст] Tolerance [Текст допуска] General [Обычный текст] |
|
Character Size [Размер Символа] |
Определяет высоту символов текста в дюймах или миллиметрах (в зависимости от того, какие единицы измерения действуют в модели). |
|
Space Factor [Коэффициент межсимвольного Интервала] |
Определяет расстояние между символами текста. Единицей измерения служит значение интервала между символами текущего символьного фонта. |
|
Aspect Ratio [Отношение Сторон] |
Задает отношение длины к высоте символов. |
|
Line Space Factor [Коэффициент межстрочного Интервала] |
Задает интервал между строками текста. Единицей измерения служит стандартное значение интервала между строками для текущего символьного фонта. |
|
Font [Символьный Фонт] |
Выводит список доступных символьных фонтов Unigraphics, которые находятся в директории, заданной системной переменной UGII_CHARACTER_FONT_DIR. |
|
Style [Стиль] |
Задает толщину линии чертежного текста для вывода на плоттер. Значение выбирается одной из иконок выпадающего меню Style: Normal [Нормальная], Thick [Толстая] и Thin [Тонкая]. Обратите внимание, что для изображения линий различной толщины на экране нужно включить опцию Preferences—>Visualization—>Line—>Show Widths [Настройки—>Визуализация—>Линия—>Показать Толщину]. |
|
Color [Цвет] |
Задает цвет чертежного текста. Вы можете модифицировать изображение текста существующего объекта. Для этого укажите объект, измените значения параметров и нажмите клавишу Apply. |
|
Lettering Angle [Угол ориентации Надписи] |
Управляет углом наклона текстовой строки (в градусах). Этот параметр действует для обычного текста ( General ) и для идентификаторов позиций. имеют собственные установки угла наклона. |
|
КЛАВИШИ ДЕЙСТВИЙ |
Клавиши Inherit [наследовать], Inherit All [наследовать все], Reset [сброс], Reset All [сбросить все], Load Defaults [Загрузить параметры по умолчанию], Load All Defaults [Загрузить все параметры по умолчанию], OK, Apply и Cancel. |
Опции страницы Lettering управляют размерами и ориентацией текстовых элементов всех чертежных объектов, в том числе существующих.

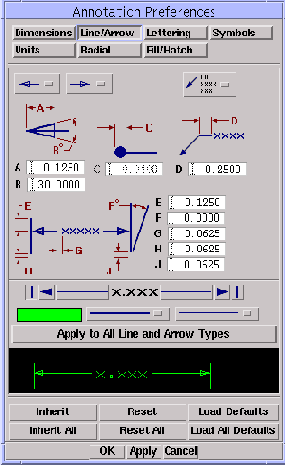

Страница Line/Arrow - Линия/Стрелка
Страница Line/Arrow диалогового окна Annotation Preferences
Страница Line/Arrow диалогового окна Annotation Preferences содержит настройки, применяемые к выноскам, стрелкам, выносным линиям. Эти настройки действуют как для размеров, так и для другой чертежной аннотации. В нижней части страницы находится окно для предварительного (WYSIWYG) просмотра образца размера или обозначения с выносками. [WYSIWYG (What You See Is What You Get) [Что Вы Видите, То и Получите] - режим полного соответствия предварительного и итогового изображения. Вы можете предварительно просмотреть образец надписи или обозначения (убедиться в правильности или еще раз отредактировать), и только потом принять приемлемый для Вас вариант настройки.]
Опции страницы Line/Arrow
[Изображение Стрелок]
Две одинаковые клавиши-меню, управляющие изображением первой и второй стрелок. Каждая из них задает тип стрелки, используемой при построении размеров и чертежных надписей. Вы можете выбрать один из следующих типов: Closed
[Замкнутая], Open [Разомкнутая], Filled [Закрашенная], None
[Отсутствует], Origin Symbol [Обозначение Точки привязки], Cross [Косая линия], Dot
[Точка], Filled Dot [Закрашенная Точка].
[Вертикальное Выравнивание]
Устанавливает тип выравнивания размерной линии или линии-выноски по верхней, средней или нижней строке текста. Для вертикального выравнивания доступны следующие опции:
Top
[По Верхней строке]
Middle
[По Середине]
Bottom
[По Нижней строке]
ПАРАМЕТРЫ ИЗОБРАЖЕНИЯ КОМПОНЕНТОВ
(показаны в английских единицах измерения)
Параметры, устанавливающие размерные соотношения различных компонентов чертежных объектов.
A
Длина стрелки
B
Угол при вершине стрелки
C
Диаметр точки
D
Размер полки или излома выносной линии метки или размера
E
Расстояние захода выносной линии за размерную линию
F
Угол выносной линии
G
Расстояние от размерного текста до размерной линии
Расстояние от образмериваемой точки объекта
первой
выносной линии
второй
выносной линии
ЗАМЕЧАНИЕ:
Значения параметров по умолчанию зависят от единиц измерения, действующих в текущей части (дюймы или миллиметры).
1 - первая выносная линия
2 - первая стрелка
3 - первая размерная линия
4 - вторая размерная линия
5 - вторая стрелка
6 - вторая выносная линия
[Применить ко Всем Типам Линий и Стрелок]
Страница Radial - Радиальные размеры
Страница Radial диалогового окна Annotation Preferences
Страница Radial диалогового окна Annotation Preferences содержит специфические настройки для радиальных размеров (радиуса и диаметра).
Опции страницы Radial
[Положение Условного обозначения]
Задает положение условных обозначений диаметра и радиуса относительно размерного текста.
[Условное обозначение Диаметра]
Настраивает условное обозначение диаметра в размерном тексте.
[Условное обозначение Радиуса]
Настраивает условное обозначение радиуса в размерном тексте.
A (Symbol-To-Dimension Space Control)
[Интервал Между Обозначением и Размером]
Управляет расстоянием между обозначением и размерным текстом, который задается количеством пробелов между ними. Введите требуемое число пробелов в поле A .
[Угол Излома Радиусного размера]
Задает угол излома для вновь создаваемых радиусных размеров с изломом. Введите значение угла в поле B .
Text After/Above Stub
[Текст После/Над Полкой]
Управляет размещением размерного текста относительно полки выноски. Доступны две опции:
Text After Stub [Текст После Полки] - Размерный текст выводится сразу после полки выноски.
Text Above Stub [Текст Над Полкой] - Размерный текст выводится над полкой выноски, так что полка продлевается на максимальную длину текста.
Клавиши Inherit [Наследовать], Inherit All [Наследовать Все], Reset [Сбросить], Reset All [Сбросить все], Load Defaults [Загрузить параметры по умолчанию], Load All defaults [Загрузить все параметры по умолчанию], OK, Apply [Применить], и Cancel [Отмена]..
Страница Smooth Edges - Сглаженные ребра
Опции, находящиеся на странице Smooth Edges диалогового окна View Display, управляют изображением сглаженных ребер. Сглаженные ребра - это ребра, в которых сопрягающиеся (смежные) грани касаются (имеют одинаковые касательные по всей длине). Следующий рисунок иллюстрирует действие выключателя Smooth Edges на изображение куба со скругленными ребрами. Если он включен, то ребра изображаются, если выключен - не изображаются.
 |
 Пример использования опции Smooth Edges |
Страница Symbols - Условные обозначения

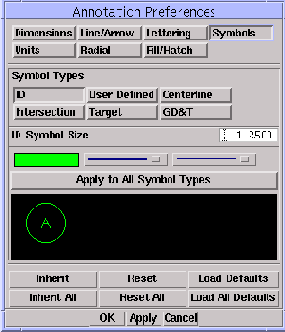

Страница Symbols диалогового окна Annotation Preferences
Страница Symbols диалогового окна Annotation Preferences содержит настройки, применяемые к условным обозначениям различных типов. В нижней части страницы находится окно для предварительного просмотра образца обозначения в режиме WYSIWYG. [WYSIWYG (What You See Is What You Get) [Что Вы Видите, То и Получите] - режим полного соответствия предварительного и итогового изображения. Вы можете предварительно просмотреть образец обозначения (убедиться в правильности выбора цвета, фонта и толщины линии или еще раз отредактировать), и только потом принять приемлемый для Вас вариант настройки.]
Опции страницы Symbols
Symbol Types
[Типы Обозначений]
Группа клавиш-переключателей, позволяющих выбрать тип обозначений для настройки: ID [Идентификатор позиции], User Defined [Пользовательское обозначение], Centerline
[Осевая линия], Intersection
[Пересечение], Target [Точка отсчета] и GD&T [Допуск формы и расположения].
ID Symbol Size
[Размер Обозначения Идентификатора позиции]
Задает размер обозначения идентификатора позиции. Это поле недоступно для других типов обозначений.
[Цвет/Фонт/Толщина линии]
3 клавиши-меню устанавливают цвет, фонт и толщину линии для обозначений выбранного типа.
Apply to All Symbol Types
[Применить ко Всем Типам Обозначений]
Устанавливает для всех типов обозначений единый набор значений Color/Font/Width [тот, который задан для текущего выбранного типа].
ОКНО ПРЕДВАРИТЕЛЬНОГО ПРОСМОТРА
Показывает предварительный образец обозначения выбранного типа.
Клавиши Inherit, Reset, Default, OK, Apply
и Cancel.
Страница Units - Единицы измерения
Страница Units диалогового окна Annotation Preferences (режим двойного образмеривания отключен)
Опции страницы Units задают единицы измерения для размеров и управляют режимом двойного образмеривания. С их помощью можно задать единицы измерения для вновь создаваемых размеров или модифицировать существующие размеры.
|
Опции страницы Units |
|
|
Decimal Point Character и [Символ Десятичной Точки] и [Подавление Конечных Нулей] |
Позволяет выбрать символ - точку или запятую - для представления десятичной точки в тексте размера. Использование запятой допускается только в размере, измеряемом в метрических единицах (метрах или миллиметрах). Кроме того, Вы можете управлять подавлением незначащих нулей в конце дробной части чисел [отбрасывая или оставляя их]. |
|
Tolerance Location [Положение Допуска] |
Задает относительное положение в размерном тексте значений допусков. |
|
Linear Format and Units [Формат и Единицы измерения основного размера] |
Опции Primary Units [Единицы измерения Основного размера] и Decimal/Fraction Text Format [Десятичный/Дробный Формат Текста] задают и для одинарного размера или для основного размера в режиме двойного образмеривания. |
|
Angular Format [Формат Углового размера] |
Опции [Формат Углового размера] [Формат Допуска Угла] и [Показ/Подавление Начальных Нулей]. Эти опции позволяют задать формат значения и допуска углового размера. |
|
Dual Dimension Format and Units [Формат Двойного Размера и Единицы измерения альтернативного размера] |
Задает режим одинарного или двойного образмеривания, а также для альтернативного размера в режиме двойного образмеривания. |
|
Convert Primary Tolerance to Secondary Units [Преобразование Основного Допуска в Альтернативные Единицы измерения] |
Включает/выключает режим автоматического преобразования значений допуска в двойных размерах из одних единиц измерения в другие. |
|
КЛАВИШИ ДЕЙСТВИЙ |
Клавиши Inherit [Наследовать], Inherit All [Наследовать Все], Reset [Сбросить], Reset All [Сбросить все], Load Defaults [Загрузить параметры по умолчанию], Load All defaults [Загрузить все параметры по умолчанию], OK, Apply [Применить], и Cancel [Отмена]. |
Страница Virtual Intersections - Воображаемые пересечения
Опции, находящиеся на странице
Virtual Intersections
диалогового окна View Display, управляют изображением воображаемых линий пересечения в соответствии с требованиями стандартов JIS (раздел 6.13) и ISO 128-1982 (раздел 5.2.2). Режим
Virtual Intersections
применяется, когда Вы хотите показать на выделенном виде линии теоретического пересечения скругленных граней (смотрите следующий рисунок). Если выключатель
Virtual Intersections
включен, воображаемые пересечения изображаются; если он выключен, изображение пересечений отсутствует. Кроме того, Вы можете управлять цветом, фонтом и толщиной этих линий. Обратите внимание, что линии воображаемых пересечений изображаются только в том случае, если исходные поверхности предварительно (перед выполнением скругления) были пересечены или состыкованы.
Воображаемые пересечения
Типы чертежных объектов
Нижеприведенная таблица объясняет, где находятся опции настройки цвета/фонта/толщины для различных чертежных объектов.
|
Местонахождение опций настройки цвета, фонта и толщины линии |
|
|
Тип объекта |
Опция |
|
Размеры |
Preferences—>Annotation—>Line/Arrow (страница Line/Arrow диалогового окна Annotation Preferences) - настройка выносок, стрелок, размерных и выносных линий. Preferences—>Annotation—>Lettering (страница Lettering диалогового окна Annotation Preferences) - настройка текста размера. |
|
Условные обозначения: идентификаторы позиции, обозначения допусков формы и расположения, пользовательские обозначения, обозначения точек пересечения и точек отсчета, осевые линии |
Preferences—>Annotation—>Symbols (страница Symbols диалогового окна Annotation Preferences) |
|
Штриховка и закраска |
Preferences—>Annotation—>Fill/Hatch (страница Fill/Hatch диалогового окна Annotation Preferences) |
|
Линии сечений |
Preferences—>Section Line Display (диалоговое окно Section Line Display) |
|
Надписи, метки, добавленный текст |
Preferences—>Annotation—>Lettering (страница Lettering диалогового окна Annotation Preferences) |
Точность заштрихованных и закрашенных областей
Позволяет управлять точностью аппроксимации контура штриховки на участках, заданных сплайном или кривой конического сечения. Чем меньше значение допуска, тем точнее контур штриховки. Однако чем меньше значение допуска, тем больше времени требуется для генерации штриховки.
Допуск аппроксимации контура штриховки
Трафарет штриховки сохраняется вместе с файлом части
Определение трафарета штриховки сохраняется вместе с самой штриховкой при ее создании, что позволяет автоматически ее регенерировать. Вы можете также создавать штриховку, которая не существует ни в одном из доступных файлов .chx, "наследуя" ее трафарет и параметры от другой существующей штриховки.
ЗАМЕЧАНИЕ:
Когда чертеж со штриховкой переносится в другую систему, то в этой системе не нужно иметь файл определения штриховок.
ВАЖНО !
Выравнивая текст, имейте в виду следующее. Если Вы создаете размерный текст или текст аннотации чертежа с различными установочными точками, то ожидаемого выравнивания может не получиться. Помните, что выравнивается установочная точка, а не текст. Например, если Вам нужно выровнять текст по левой границе, то Вы должны выбрать в качестве позиции чертежного объекта одну из точек на левой стороне прямоугольника.
ЗАМЕЧАНИЕ:
Для идентификаторов позиции текст, созданный с условным обозначением, выравнивается по центру независимо от состояния опции
Alignment Position
.
ВАЖНО !
Имейте в виду, что если в качестве единиц измерения установлены
миллиметры
или
метры
, то независимо от установленного формата система всегда будет использовать десятичный формат (и это будет отражено в полях управления точностью диалогового окна Dimensions). Это происходит потому, что для метрических единиц измерения (
метров
и
миллиметров
) используется только десятичный способ представления.
Вы можете задать ориентацию размерного
ЗАМЕЧАНИЕ:
Ориентация, заданная опцией
Dimension Text Orientation
, действует только на размеры.
