Процедура изменения привязки обозначения:
Нажмите клавишу Reassociate.
Укажите обозначение, привязку которого Вы хотите изменить.
Укажите размер или линейное ребро для новой привязки обозначения.
Укажите позицию обозначения.
ЗАМЕЧАНИЕ:
Некоторые операции с моделью (например, Suppress Feature [Скрыть Базовый элемент]) могут нарушить ассоциативную связь обозначения, сделав его
оставленным
. С помощью опции Reassociate Вы можете изменить привязку оставленного обозначения. До тех пор, пока Вы не сделаете это, все другие операции диалогового окна Surface Finish недоступны.
Опция Create on Point позволяет создать обозначение, указав позицию курсором в графическом окне. Создаваемое обозначение расположено горизонтально или вертикально в зависимости от выбранной опции ориентации (смотрите следующий рисунок). Обратите внимание, что ориентация также имеет важное значение при создании неассоциативного обозначения с выноской.
Меню Symbol Orientation
После создания обозначения Вы можете изменить его позицию с помощью опции Edit?>Move Drafting Object Origin .
Процедура переноса неассоциативного обозначения:
Выберите опцию: Edit?>Move Drafting Object Origin .
Укажите обозначение.
Укажите точку назначения, в которую выполняется перенос.
Нажмите OK.
Процедура редактирования ассоциативного обозначения:
Укажите обозначение, которое нужно отредактировать. Все опции и текстовые поля диалогового окна будут заполнены параметрами выбранного обозначения.
Отредактируйте параметры (тип обозначения, текст или другие значения опций диалогового окна).
Нажмите Apply или OK для подтверждения внесенных изменений и обновления обозначения.
ЗАМЕЧАНИЕ:
Находясь в режиме редактирования и нажав клавишу действия (например, Back или Cancel), Вы выйдете из этого режима.
Процедура редактирования неассоциативного обозначения:
Укажите обозначение, которое нужно отредактировать. Все опции и текстовые поля диалогового окна будут заполнены параметрами выбранного обозначения.
Отредактируйте параметры (тип обозначения, текст или другие значения опций диалогового окна).
Нажмите Apply для подтверждения внесенных изменений и обновления обозначения.
Процедура создания ассоциативного обозначения:
Укажите тип создаваемого обозначения.
Задайте параметры обозначения чистоты, введя текст в соответствующие поля или выбрав опции выпадающих меню.
Установите требуемый размер текста, единицы измерения, режим добавления скобок и т.д.
Выберите ориентацию обозначения (например, Horizontal
[Горизонтальная]).
Нажмите одну из иконок создания ассоциативных обозначений (например, Create on Edge [Создать на Ребре]).
Укажите ребро или размер, к которому Вы хотите привязать обозначение. Допустимые типы размеров: горизонтальный, вертикальный, параллельный, перпендикулярный, координатный, угловой.
Укажите позицию обозначения.
Создание ассоциативного обозначения
Обозначения чистоты поверхности могут быть ассоциативно связанными с базовыми элементами модели, такими как ребра, очерковые линии или ребра сечений. Кроме того, обозначение чистоты может быть привязано к ассоциативной точке размера.

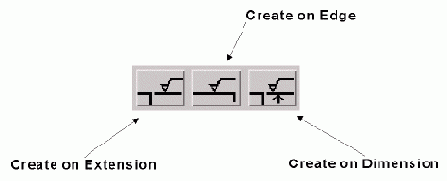

В Вашем распоряжении 3 иконки создания ассоциативных обозначений: Create on Extension [Создать на Выносной линии], Create on Edge [Создать на Ребре] и Create on Dimension
[Создать на Размере].
На рисунке A показана модель с несколькими ассоциативными обозначениями чистоты. При редактировании модели позиции этих обозначений также меняются соответствующим образом (смотрите рисунок B).
Ассоциативные обозначения чистоты поверхности
Работая с ассоциативными обозначениями, Вы можете создать новое обозначение, редактировать существующее обозначение, перепривязать обозначение к другому базовому элементу или перенести точку привязки обозначения в новую позицию, сохранив ассоциативную связь.
Помимо ассоциативных обозначений чистоты поверхности Вы можете создавать обозначения, не связанные с базовыми элементами модели и размерами. Такие обозначения могут размещаться в любом месте чертежа и останутся на своих позициях при любых модификациях модели. Работая с неассоциативными обозначениями, Вы можете создавать и редактировать обозначения с выносками и без выносок.
Неассоциативные обозначения можно создавать одним из двух методов: Create on Point [Создать на Точке] и Create with Leader
[Создать с Выноской] (смотрите следующий рисунок). Процедура создания неассоциативного обозначения варьируется в зависимости от выбранной опции.
Методы создания неассоциативного обозначения
Неассоциативные обозначения чистоты поверхности могут содержать выноски. Клавиша-меню Leader Type [Тип Выноски] позволяет выбрать один из шести типов выносок (смотрите следующий рисунок). Для всех типов, кроме второго, требуется задать 3 точки при создании выноски. Для второго типа можно задать до 7 конечных точек выноски.
Меню Leader Type
Процедура создания обозначения с выноской не второго типа:
Укажите нужный тип обозначения и задайте его параметры.
Выберите тип выноски.
Нажмите клавишу Leader Type.
Укажите 3 точки, как показано на следующем рисунке. Первые две точки (Pt1 и Pt2) определяют угол и позицию стрелки, а третья (Pt3) - позицию обозначения.
Создание обозначения с выноской не второго типа
Процедура создания обозначения с выноской второго типа:
Выберите вторую опцию меню Leader Type.
Задайте требуемые параметры обозначения.
Нажмите клавишу Leader Type.
Укажите до 7 конечных точек выноски. [Конечные точки выноски - это позиции кончиков стрелок.]
Укажите точку пересечения выноски. [Это точка, в которой пересекаются все сегменты выноски.]
Нажмите OK.
Укажите точку привязки обозначения.
Создание обозначения с выноской второго типа
Рисует прямую линию над текстовой строкой, начало и конец которой отмечены управляющими символами <A>.
Устанавливает значение размера символа равным r значениям размера символа текущего фонта. Ввод <C> без числа восстанавливает значение размера символа, принятое по умолчанию.
ЗАМЕЧАНИЕ: Если Вы используете управляющий символ <C> совместно с другими управляющими символами (например, Underline, Fontи т.д.), то обязательно восстанавливайте значения параметров текста, принятые по умолчанию. Несоблюдение этого правила может привести к нежелательному результату.
Устанавливает толщину линии шрифта. Допустимые значения n: 1 - основная линия, 2 - толстая линия, 3 - тонкая линия.
Заменяет текущий фонт на фонт с номером n, где n - порядковый номер в списке фонтов, принимает значения от 1 до 14. Ввод <F> без числа восстанавливает исходный фонт.
Устанавливает значение интервала между символами текста равным r интервалам между символами текущего фонта. Ввод <G> без числа восстанавливает значение интервала между символами, принятое по умолчанию.
Включает шрифт половинного размера для текстовой строки, начало и конец которой отмечены управляющими символами <H>, и размещает ее над верхней линией основной строки текста.
Включает шрифт с наклоном символов на n градусов. Обычно используется значение 20 градусов; при наклоне более 70 градусов текст становится нечитаемым. Ввод <I> без числа отключает шрифт с наклоном.
Включает шрифт половинного размера для текстовой строки, начало и конец которой отмечены управляющими символами <L>, и размещает ее под нижней линией основной строки текста.
Устанавливается в конце строки и указывает, что следующая строка будет продолжением текущей. Символ конца строки в конце первой строки не будет учитываться, и вторая строка будет выведена на экран на одном уровне с первой. Используется для обхода ограничения на длину строки (132 символа).
Выводит шрифтом в три четверти простую дробь, заданную числителем n и знаменателем d. ! - разделительный знак. Внутри скобок нельзя записывать управляющие символы.
Выводит половинным шрифтом простую дробь, заданную числителем n и знаменателем d. ! - разделительный знак. Внутри скобок нельзя записывать управляющие символы.
Наименование |
Условное обозначение |
Управляющий символ |
Спецсимвол фонта BLOCKFONT |
ПРЯМОЛИНЕЙНОСТЬ |
<&1> |
$b |
|
ПЛОСКОСТНОСТЬ |
<&2> |
$a |
|
ЭЛЛИПСНОСТЬ |
<&3> |
$c |
|
ЦИЛИНДРИЧНОСТЬ |
<&4> |
$d |
|
ПРОФИЛЬ ЛИНИИ |
<&5> |
$e |
|
ПРОФИЛЬ ПОВЕРХНОСТИ |
<&6> |
$f |
|
УГЛОВАТОСТЬ |
<&7> |
$j |
|
ПЕРПЕНДИКУЛЯРНОСТЬ |
<&8> |
$i |
|
ПАРАЛЛЕЛЬНОСТЬ |
<&9> |
$h |
|
ПОЗИЦИЯ |
<&10> |
$g |
|
СООСНОСТЬ |
<&11> |
$l |
|
РАДИАЛЬНОЕ БИЕНИЕ |
<&13> |
$k |
|
СУММАРНОЕ БИЕНИЕ |
<&15> |
нет |
|
УСЛОВИЕ МАКСИМУМА МАТЕРИАЛА |
<M> |
$o |
|
УСЛОВИЕ МИНИМУМА МАТЕРИАЛА |
<E> |
нет |
|
НЕЗАВИСИМЫЙ ДОПУСК |
<S> |
$q |
|
ВЫСТУПАЮЩЕЕ ПОЛЕ ДОПУСКА |
<P> |
$p |
|
СТАТИСТИЧЕСКИЙ ДОПУСК |
<&S> |
нет |
|
МОДИФИКАТОР КАСАТЕЛЬНОЙ ПЛОСКОСТИ |
<&T> |
нет |
|
МОДИФИКАТОР СВОБОДНОГО СОСТОЯНИЯ |
<&F> |
нет |
|
НАЧАЛО СОСТАВНОГО ОБОЗНАЧЕНИЯ ДОПУСКА ФОРМЫ И РАСПОЛОЖЕНИЯ [GD&T] |
<&60> |
нет |
|
НАЧАЛО ПРОСТОГО ОБОЗНАЧЕНИЯ ДОПУСКА ФОРМЫ И РАСПОЛОЖЕНИЯ [GD&T] |
<&70> |
нет |
|
ВЕРТИКАЛЬНАЯ ЛИНИЯ В ОБОЗНАЧЕНИИ ДОПУСКА ФОРМЫ И РАСПОЛОЖЕНИЯ [GD&T] |
<+> |
нет |
|
КОНЕЦ СТРОКИ (для 2-строчного текста в обозначении GD&T) |
<&80> |
нет |
|
КОНЕЦ ОБОЗНАЧЕНИЯ ДОПУСКА ФОРМЫ И РАСПОЛОЖЕНИЯ [GD&T] |
<&90> |
нет |
|
ОМ |
нет |
$2 |
|
ФАРАД |
нет |
$3 |
|
ДОЛЛАР |
нет |
$$ |
|
МЕНЬШЕ |
нет |
$< |
|
БОЛЬШЕ |
нет |
$> |
|
СИММЕТРИЯ |
<&12> |
$m |
|
ДИАМЕТР |
<O> |
$r |
|
ОСЕВАЯ ЛИНИЯ |
нет |
$u |
|
СПРАВОЧНЫЙ РАЗМЕР |
<(>.500.<)> |
нет |
|
КОНУСНОСТЬ |
<#e>, <#E> |
нет |
|
УКЛОН |
<#g>, <#G> |
нет |
|
ЦЕКОВКА |
<#b>, <#B> |
нет |
|
ЗЕНКОВКА |
<#c>, <#C> |
нет |
|
ГЛУБИНА |
<#d>, <#D> |
нет |
|
ФОРМА КВАДРАТА |
<#f>, <#F> |
нет |
|
ЧИСЛО ПОВТОРЕНИЙ |
<#a8>, <#A8> |
нет |
|
СФЕРИЧЕСКИЙ ДИАМЕТР |
S<О> |
S$r |
|
РАДИУС |
нет |
R |
|
СФЕРИЧЕСКИЙ РАДИУС |
нет |
SR |
|
ПЛЮС/МИНУС |
<$t> |
$t |
|
ГРАДУС |
<$s> |
$s |
|
ПОЛЬЗОВАТЕЛЬСКОЕ УСЛОВНОЕ ОБОЗНАЧЕНИЕ |
<%имя условного обозначения> |
нет |
Ниже описаны управляющие символы, предназначенные для форматирования текста.
Выводит одну над другой две строки r
и s (обычно положительные вещественные числа). Эти строки не могут содержать управляющих символов, за исключением <Rn!d> или <Qn!d>.
Рисует прямую линию под текстовой строкой, начало и конец которой отмечены управляющими символами <U>.
Для формирования условных обозначений, которые нельзя ввести с помощью стандартной клавиатуры, в модуле Drafting
используются управляющие символы и специальные символы . Они могут быть вставлены в надписи, метки, размеры, идентификаторы позиции и другую чертежную аннотацию.
Управляющий символ (или дескриптор) - это последовательность буквенно-цифровых и специальных символов, заключенная в угловые скобки <...>. Управляющие символы вводятся и хранятся как часть текстовой строки, но не изображаются в чертежных объектах на экране. Эти символы можно использовать не только для создания условных обозначений, но и для форматирования текста в надписи или метке.
Blockfont - это символьный фонт, поставляемый вместе с программным обеспечением Unigraphics и содержащий специальные символы для создания различных чертежных обозначений. Спецсимволы Blockfont состоят из знака доллара ($) и буквенно-цифрового символа.
Для ввода управляющих и специальных символов можно использовать следующие поля диалоговых окон модуля Drafting:
Текстовые поля секции Appended Text [Добавленный Текст] в диалоговых окнах Dimensions [Размеры] и Ordinate Dimensions [Координатные Размеры]
Окно редактирования в диалоговом окне Annotation Editor [Редактор Аннотации]
Текстовые поля секции Symbol Text [Текст Обозначения] в диалоговом окне ID Symbols [Обозначения Идентификаторов позиции]
Ниже приведена таблица условных обозначений и необходимых для их получения управляющих символов и спецсимволов Blockfont.
Выводит шрифтом полного размера простую дробь, заданную числителем n и знаменателем d. ! - разделительный знак. Внутри скобок нельзя записывать управляющие символы.
Буква W указывает, что это атрибут части.
attr_title - имя атрибута части.
Знак "&"-это дополнительный управляющий символ, который определяет значение аттрибута части которое нужно интерпретировать из условия, что последовательность управляющих символов отображает соответствующие символы на чертеже. Если знак "&" отсудствует, то значение аттрибута отображается точно, как введенное.
Например, ссылка на аттрибут ANGLE может быть показана двумя следующими путями:
Ссылка на аттрибут |
Отображается |
<W&@ANGLE> | 45° |
<W@ANGLE> | 45<$s> |
Редактор Аннотаций, в данный момент не подставляет автоматически символ "&". Поэтому, Вы должны вставить символ "&" после "W" вручную.
obj_id - уникальный идентификатор объекта, с которым связан атрибут.
obj_name - имя объекта, которому назначен атрибут. Важно заметить, что в случае совпадения имен объектов выбирается первый найденный из них, поэтому рекомендуем использовать уникальные имена объектов, когда им назначаются атрибуты.
Буква A указывает, что выводится формула выражения, а не его значение.
exp_name - имя выражения. Заглавные и прописные буквы различаются.
Пример:
Допустим, имеется выражение p1=if(p0<2)3 else 2*p0. Тогда управляющий символ <XA@p1>
формирует следующий текст:
p1=if(p0<2)3 else 2*p0
Буква X указывает, что это выражение.
m задает минимальную ширину поля, отведенного для вывода числа. Если число короче отведенного для него поля, левые позиции заполняются пробелами. Значение m = 0 задает подавление начальных нулей.
n задает максимальное количество десятичных знаков после точки или запятой [количество знаков в дробной части числа]. Значение n=0 задает формат целого числа.
ЗАМЕЧАНИЕ: При определении размерного текста параметры m.n можно опустить. В этом случае принимается формат, заданный для значения размера.exp_name - имя выражения. Заглавные и прописные буквы различаются (т.е. имеет значение, в каком регистре Вы вводили буквы). Кроме выражений текущей части, Вы можете использовать выражения других частей. Для этого к имени выражения добавляется имя файла части:
<имя части>::<имя выражения>
Устанавливает значение интервала между строками текста равным r интервалам между строками текущего фонта. Ввод <Z> без числа восстанавливает значение интервала между строками, принятое по умолчанию.
