Ассоциативная связь начала координат

Начало координат ассоциативно связано с геометрией модели. При изменении положения геометрических объектов, с которыми связано начало координат, изменяется положение начала координат. Например, если в качестве начала координат задан центр дуги, то перенос этой дуги в другое место приводит к переносу начала координат и обновлению всех связанных с ним размеров.

ЗАМЕЧАНИЕ:

При удалении геометрических объектов начало координат, связанное с ними, НЕ удаляется.

В любой момент Вы можете определить новое начало координат. При этом все ранее созданные размеры остаются связанными с началом координат, от которого они были построены. Множество координатных размеров, связанных с одним началом координат, называется

набором координатных размеров

.

ЗАМЕЧАНИЕ:

Не путайте начало координат с плоскостями привязки и со знаком базы.

Для создания начала координат используется опция

Display Оrigin Using

.

Ассоциативность

Линейные осевые линии обладают следующими свойствами ассоциативности:

Если линейная осевая линия задана двумя ассоциативно связанными с ней точками, то перенос или удаление одной из этих точек вызывает автоматическое переформирование осевой линии и обновление ее изображения (смотрите следующий рисунок).

Ассоциативная связь линейной осевой линии с двумя точками

Если линейная осевая линия задана тремя и более ассоциативно связанными с ней точками и одна из этих точек переносится или удаляется, то эта точка теряет ассоциативную связь с осевой линией. Сама осевая линия остается неизменной [точнее, неизменным остается направление и местоположение осевой линии, а на изображении удаляется лишь перекрестие в модифицированной точке (а если это крайняя точка, то и соответствующий сегмент линии)] (смотрите следующий рисунок).

Перенос одной точки линейной осевой линии

Если линейная осевая линия задана тремя и более ассоциативно связанными с ней точками и все эти точки переносятся, то происходит автоматическое переформирование осевой лини и обновление ее изображения. Если все точки удаляются, то удаляется и осевая линия.

Ассоциативность

Система автоматически устанавливает размер вспомогательного обозначения по геометрическим объектам, участвующим в его создании. Если Вы редактируете геометрию, то изображение обозначения обновляется, отражая проведенные изменения (смотрите два следующих рисунка).

ЗАМЕЧАНИЕ: Это действует только в случае, если указан центр дуги.

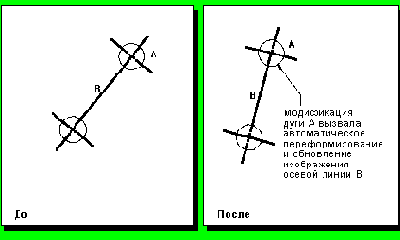

Обновление изображения осевой линии при редактировании дуги

При редактировании дуги осевая линия сохраняет заданную длину выносного сегмента и привязку к центру дуги.

Обновление обозначения пересечения при редактировании радиуса скругления

ЗАМЕЧАНИЕ: Обозначение удаляется только при удалении всех геометрических объектов, участвовавших в его создании (смотрите следующий рисунок).

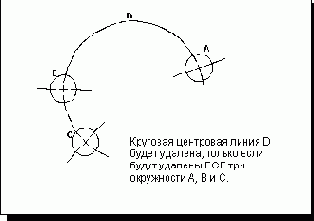

Удаление обозначения при удалении всех объектов

Если Вы указали точку, не принадлежащую создаваемой осевой линии, то появится следующее сообщение об ошибке:

Position is not on centerline.

[Точка не на осевой линии.]

Например, если при задании линейной осевой линии Вы указали точку, которая не лежит на одной прямой с первыми двумя указанными точками, Вы получите такое сообщение об ошибке. Если при задании круговой центровой линии Вы указали дугу, которая не лежит на окружности заданного радиуса, Вы также получите сообщение об ошибке. В таких случаях для продолжения операции нужно указать другую точку.

Направление осевой линии определяется по первым двум указанным точкам. Все указанные точки, лежащие на линии, ассоциативно связаны с осевой линией. Запомните, что круговая осевая/центровая линия создается в направлении против часовой стрелки.

Осевая линия изображается в виде штрих-пунктирной линии. Угол наклона осевой линии вычисляется относительно рабочей системы координат. (Если Вы работаете с чертежом, то ось XC всегда проходит горизонтально, то есть параллельно нижней стороне чертежа; а ось YC всегда проходит вертикально, то есть параллельно боковой стороне чертежа.)

Для простановки размеров можно использовать все элементы осевых линий.

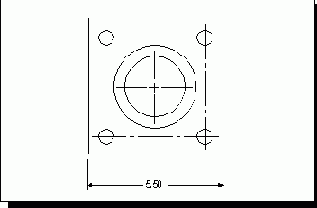

Использование осевых линий для простановки размеров

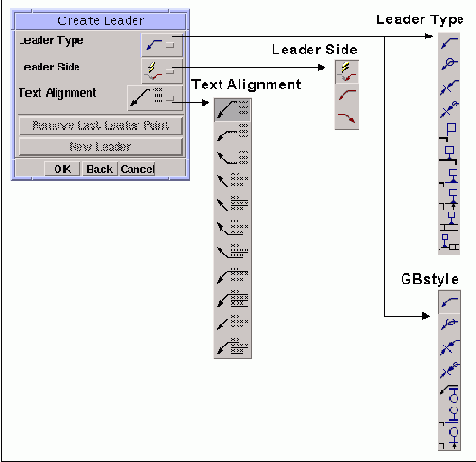

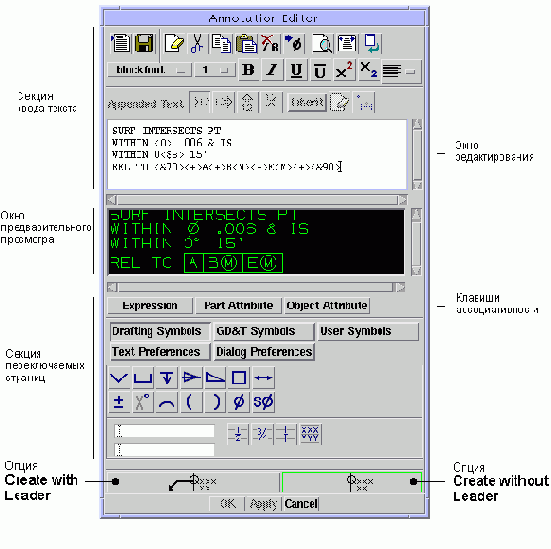

Диалоговое окно Create Leader - Создание выноски

Диалоговое окно Create Leader доступно при нажатии клавиши Create with Leader и позволяет создавать выноски для меток и обозначений допусков формы и расположения и Символов пользователя. В Вашем распоряжении 3 клавиши-меню - [Тип Выноски], Leader Side [Сторона Выноски]

и [Выравнивание Текста] (смотрите следующий рисунок). Некоторые опции недоступны для Символов пользователя. Ниже приведено подробное описание каждого из этих меню.

Диалоговое окно Create Leader

Для цепочки размеров и размеров с базовой линией

Вы можете только добавить размер в группу после последнего введенного.

Вы должны использовать опцию Preferences-> Annotation при редактировании группы объектов. Например, чтобы изменить значение смещения на противоположное, измените знак в поле Chain Offset из опции Preferences-> Annotations-> Dimension.

Для одиночного размера из группы, Вы можете использовать соответствующие диалоговое окно или опцию Preferences-> Annotation. Данная процедура одинакова для горизонтальных и вертикальных размеров.

Вы можете использовать только опцию Edit-> Origin для первого элемента в группе. И цепочка размеров и размеры с базовой линией имеют ассоциированную точку привязки. С данной точкой ассоциирован первый размер. Следующие размеры ассоциированы с предыдущими в цепочке.

Чтобы изменить местоположение группы, выделите первый элемент и буксируйте его в новое положение.

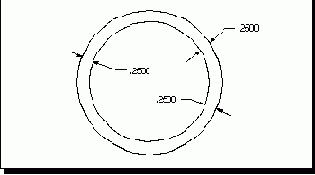

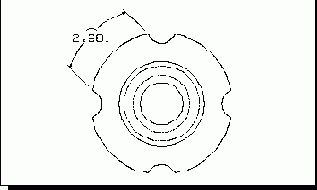

Дуга, Окружность

Если Вы выбираете дугу, автоматически создается радиусный размер. Если Вы выбираете окружность, автоматически создается диаметральный размер. Нажатие MB1 фиксирует размещение размера в текущей позиции курсора.

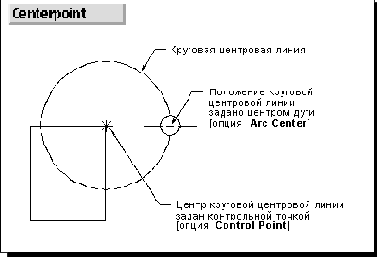

Два метода создания круговых центровых линий

Можно выбрать один из двух методов задания круговых центровых линий: Through 3 Points [Тремя Точками] или Centerpoint [Точкой Центра].

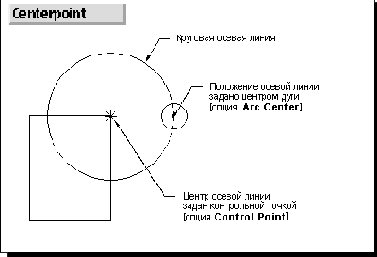

Два метода создания круговых осевых линий

Можно выбрать один из двух методов задания круговых осевых линий:

Through 3 Points

[Тремя Точками] или

Centerpoint

[Точкой Центра].

Два метода задания смещения осевых линий цилиндра

При создании осевой линии цилиндра необходимо выбрать метод задания смещения. Возможны два варианта: Offset Distance [Дистанция Смещения] и Offset Object [Объект Смещения]. При выборе опции Offset Distance нужно ввести значение смещения в поле Offset Distance. При выборе опции Offset Object система предложит указать на экране позицию (точку), по которой будет вычислена дистанция смещения.

Параметры задания смещения осевой линии цилиндра

Опция Offset Distance позволяет ввести значение смещения. Таким образом, вводя в поле Offset Distance значение смещения, Вы можете создать осевую линию цилиндра, которая фактически находится на заданном расстоянии от той позиции, где она изображена чертеже.

Важно !

При создании осевой линии цилиндра ее изображение на чертеже не зависит от того, задана дистанция смещения или нет. Однако при простановке размера от осевой линии цилиндра дистанция смещения добавляется к значению размера (смотрите следующий рисунок). [Другими словами, местоположение изображения осевой линии цилиндра на чертеже зависит только от позиций точек, указанных при ее создании, и не зависит от заданной дистанции смещения. Эта дистанция просто запоминается системой и учитывается при простановке размера.]

ЗАМЕЧАНИЕ: Если Вы хотите построить истинную осевую линию цилиндра (без смещения), то введите в поле Offset Distance нулевое значение.

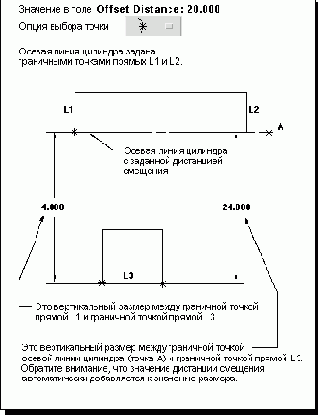

Осевая линия цилиндра с заданной дистанцией смещения

Опция Offset Object позволяет указать на чертеже или модели позицию, по которой будет вычислена дистанция смещения. Эта дистанция будет равна перпендикулярному расстоянию между указанной позицией и изображением осевой линии цилиндра (смотрите следующий рисунок). После того, как Вы указали точки, задающие положение осевой линии цилиндра на чертеже, система запрашивает позицию для определения смещения. Вы можете указать эту позицию с помощью одной из опций выбора точки.

ЗАМЕЧАНИЕ: При создании осевой линии цилиндра ее изображение на чертеже не зависит от того, задана дистанция смещения или нет. Однако, при простановке размера от осевой линии цилиндра дистанция смещения добавляется к значению размера.

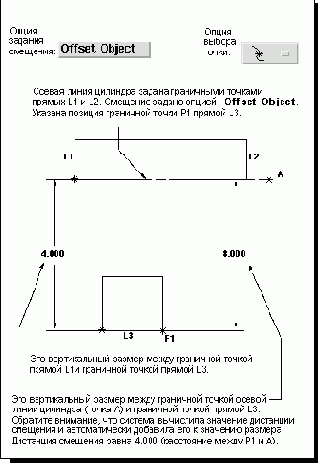

Задание смещения осевой линии цилиндра с помощью опции Offset Object

Если размер изображен неверно, проверьте состояние переключателя Leader From

На следующем рисунке показана ситуация, когда на горизонтальном размере текст перечеркнут линией-выноской. Это произошло из-за того, что переключатель Leader From был установлен в положение Left . Чтобы исправить ситуацию, нужно выбрать этот размер, установить опцию Leader From—>Right и нажать Apply.

Неверное положение переключателя Leader From может вызвать неправильное построение размера

Горизонтальное выравнивание

Данная опция устанавливает тип выравнивания размерной линии или линии-выноски. Доступны следующие опции: Left Justify [По левому краю] Center Justify [По центру] Right Justify [По правому краю]

Опция Left выравнивает текст по левому краю.

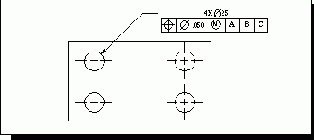

Выравнивание текста с помощью опции Left

Опция Center выравнивает строки текста по центру.

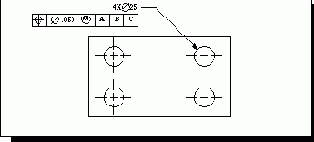

Выравнивание текста с помощью опции Center

Опция Right выравнивает текст по правому краю.

Выравнивание текста с помощью опции Right

Использование круговых центровых линий для простановки размеров

Для простановки размеров можно использовать любые элементы круговых центровых линий (смотрите следующий рисунок).

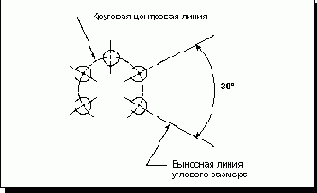

Использование круговой центровой линии для простановки размера

Использование опции Control Point

Следующий рисунок иллюстрирует создание осевой линии цилиндра с помощью опции Control Point . Применяется следующая типовая процедура:

Выберите опцию Insert—>Utility Symbol—>Cylindrical Centerline .

С помощью клавиши-меню установите метод выбора точки Control Point [Контрольная Точка].

Укажите курсором две позиции, как показано на следующем рисунке.

Система сформирует осевую линию цилиндра с параметрами , заданными в диалоговом окне Utility Symbols.

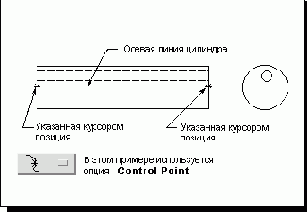

Создание осевой линии цилиндра с помощью опции Control Point

Использование опции Cylindrical Face

Для выбора точек, задающих осевую линию цилиндра, можно использовать опцию Cylindrical Face . Эта опция позволяет выбирать нужную цилиндрическую или коническую грань, даже если эта грань скрыта внутри тела. Например, на следующем рисунке показан цилиндр с отверстием, проходящим по всей длине цилиндра. В этом примере с помощью опции Cylindrical Face можно выбрать либо основной цилиндр, либо внутренний цилиндр (отверстие).

ЗАМЕЧАНИЕ: Для использования осевой линии цилиндра в видах сечений необходимо включить опцию Section View Background [Задний план Сечения] в меню Preferences—>View Display [Настройки—>Изображение Вида], чтобы цилиндрические грани были доступны для выбора.

ЗАМЕЧАНИЕ: Цилиндрические грани на радиусных или развернутых сечениях не могут быть выбраны для создания ассоциативных осевых линий.

Два вида изображения цилиндра с продольным сквозным отверстием

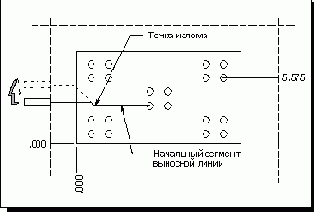

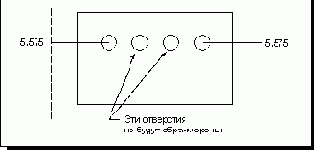

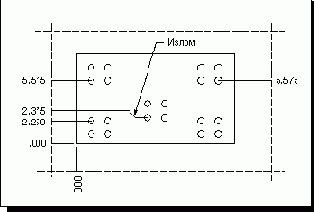

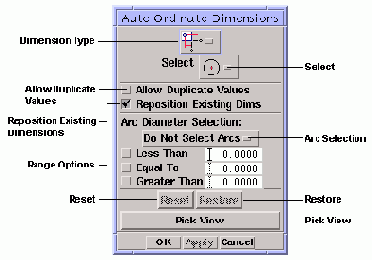

Изломы при автоматическом образмеривании

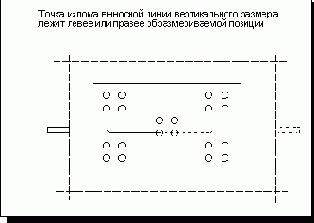

Если разрешено создание изломов выносных линий (в диалоговом окне Ordinate Dimensions включена опция Create Dogleg ), то при автоматическом образмеривании система сама создает изломы в нужных местах. Создание размеров начинается от начала координат. Обратите внимание на два нижеприведенных рисунка. Если при размещении очередного размера его текст накладывается на текст другого размера (смотрите первый рисунок), то строится излом в сторону от начала координат. Все изломы строятся на расстоянии 20% от полной длины выносной линии (смотрите второй рисунок).

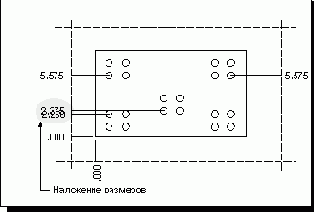

Наложение размеров

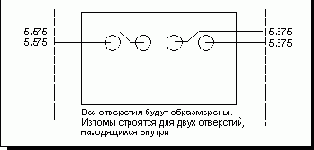

Излом строится для предотвращения наложения размеров

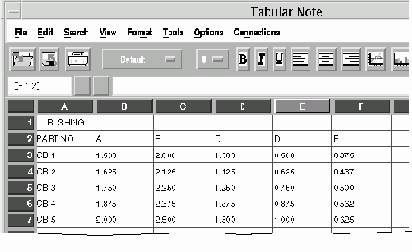

Электронная таблица Unigraphics

Во время создания или редактирования табличной надписи Вы работаете в отдельном окне электронной таблицы Unigraphics, обеспечивающем основной интерфейс для ввода данных в эту надпись. Вы можете вводить в ячейки электронной таблицы любой текст, включая формулы и ссылки. Например, выражения можно использовать для задания позиций отверстий с резьбой, атрибуты объектов - для описания параметров резьбы, атрибут части - для задания допуска отверстий. Пример такой электронной таблицы показан на следующем рисунке.

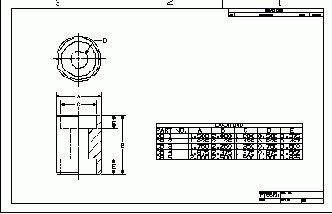

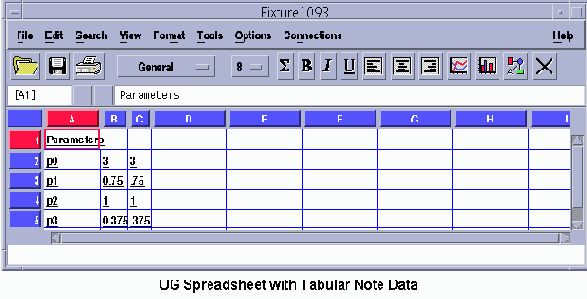

Электронная таблица с данными табличной надписи

Окно электронной таблицы, открываемое с помощью опции

Insert?>Tabular Note

, предоставляет несколько специфических опций для табличных надписей. Описание этих опций приведено ниже.

ЗАМЕЧАНИЕ:

Работа с электронными таблицами Unigraphics подробно описана в

Справочнике по интерфейсу пользователя [Gateway Online Help]

.

Все данные форматирования (текстовый фонт, выравнивание текста, подчеркивание, перенос текста в ячейках, наличие скрытых ячеек и т.д.) извлекаются из электронной таблицы для использования в табличной надписи.

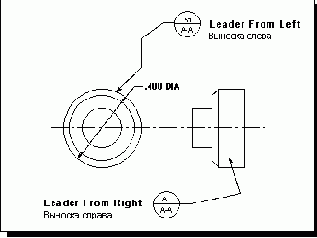

Клавиша-меню Leader From управляет

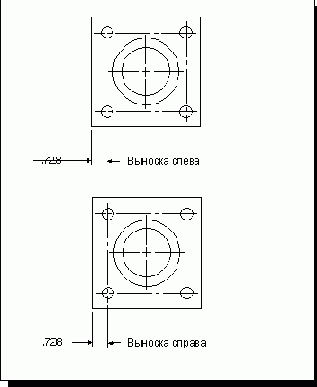

Построение выноски слева или справа от идентификатора

Клавиши ассоциативности

Три клавиши - Expression , Part Attribute и Object Attribute - позволяют вставлять ассоциативные управляющие символы (дескрипторы) в редактируемый текст. При нажатии каждой из этих клавиш появляется диалоговое окно, с помощью которого Вы управляете вводом специфических символов в окно редактирования. Все добавляемые символы вставляются непосредственно перед текущей позицией текстового курсора, либо замещают подсвеченный фрагмент текста. Особенности применения каждой из клавиш ассоциативности описаны ниже.

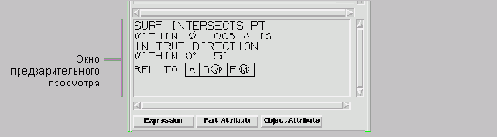

Клавиши ассоциативности

Опции клавиш ассоциативности
Expression [Выражение]	Вставляет дескрипторы для вывода значения выражения в чертежной аннотации.
Part Attribute [Атрибут Части]	Вставляет дескрипторы для вывода значения атрибута части в чертежной аннотации.
Object Attribute [Атрибут Объекта]	Вставляет дескрипторы для вывода значения текстового атрибута объекта в чертежной аннотации.

Клавиши действий

В нижней части диалогового окна Dimensions имеются пять клавиш действий (Inherit, Reset, OK, Apply, and Cancel). Для закрытия диалогового окна может быть использована клавиша Cancel, также окно закрывается при открытии другого диалогового окна верхнего уровня (например, Utility Symbols или Crosshatching).

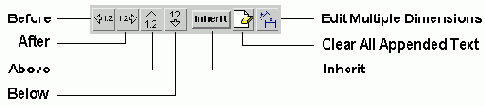

Inherit

Клавиша Inherit [Наследовать] загружает значения параметров существующего чертежного объекта. При нажатии этой клавиши система предлагает указать существующий чертежный объект. После выбора чертежного объекта система загружает его параметры в диалоговое окно и создает новый размер с такими же параметрами.

Рассмотрим пример создания горизонтального размера, который наследует параметры существующего размера:

Нажмите иконку Horizontal .

Установите клавишу-меню выбора точки в положение Control Point [Контрольная Точка].

Укажите первую контрольную точку.

Укажите вторую контрольную точку.

Нажмите клавишу Inherit.

Укажите существующий размер, параметры которого необходимо унаследовать.

Укажите точку привязки размера. Горизонтальный размер будет автоматически создан с параметрами, унаследованными от выбранного существующего размера (смотрите следующий рисунок). Обратите внимание, что новый размер унаследовал от размера .500 в том числе и количество знаков после десятичной точки.

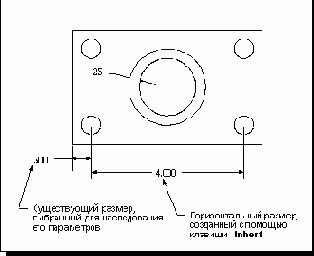

Создание размера с использованием клавиши Inherit

Reset	Клавиша Reset [Сброс]  устанавливает значения параметров, принимаемые по умолчанию. Подробная информация о значениях пользователя по умолчанию (Customer Defaults) приведена в Справочнике по интерфейсу пользователя [Gateway Online Help]
OK	Клавиша OK принимает внесенные изменения параметров размера и закрывает диалоговое окно
Apply	Клавиша Apply [Принять] принимает внесенные изменения параметров размера. В диалоговом окне Dimensions клавиша Apply используется только для этой цели. Следующая процедура демонстрирует использование клавиши Apply:

Выберите существующий размер для редактирования.

Введите в диалоговом окне Dimensions значения различных параметров размера, таких как допуски или способ изображения стрелок.

Нажмите Apply. Размер будет автоматически обновлен.

Клавиши действий

Клавиши Inherit, Reset и Apply в диалоговом окне ID Symbols предназначены для выполнения следующих действий:

Клавиша Inherit [Наследовать] устанавливает размер создаваемого идентификатора равным размеру существующего идентификатора. При нажатии этой клавиши система предлагает указать существующий идентификатор. После выбора идентификатора система создает новый идентификатор такого же размера, как и выбранный.

Ниже приведен пример процедуры создания идентификатора, наследующего размер существующего идентификатора:

Нажмите клавишу Inherit.

Укажите существующий идентификатор.

Нажмите клавишу Create ID Symbol [Создать Идентификатор позиции] и укажите точку привязки обозначения идентификатора на чертеже.

	Клавиша Reset [Сброс] восстанавливает значения параметров по умолчанию. Подробное описание параметров пользователя по умолчанию (Customer Defaults) дано в Справочнике по интерфейсу пользователя [Gateway Online Help] .
	При редактировании существующего идентификатора, нажав на клавишу Apply [Принять], можно обновить изображение идентификатора на чертеже, не закрывая диалоговое окно ID Symbols.

Клавиши действий

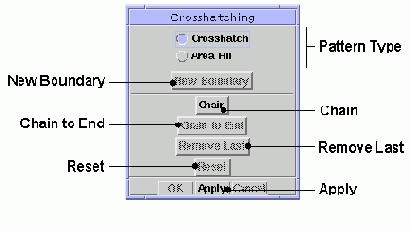

В нижней части диалогового окна Crosshatching доступна только одна клавиша действий (Apply). Клавиши OK и Cancel всегда затенены. Диалоговое окно Crosshatching является диалоговым окном верхнего уровня, и поэтому его нельзя закрыть клавишей действий. Оно закрывается только при открытии другого диалогового окна верхнего уровня (например, Dimensions или Utility Symbols).

Клавиша Apply создает новую штриховку для выбранного контура.

ЗАМЕЧАНИЕ:

При нажатии Apply система создает или обновляет штриховку, используя трафарет и параметры, заданные опцией

Preferences?>Annotation?>Fill/Hatch

Клавиши действий

В нижней части диалогового окна User Defined Symbols находятся три клавиши действий. Описание каждой из них приведено ниже.

Клавиша Inherit [Наследовать] позволяет использовать значения параметров существующего самостоятельного условного обозначения. При нажатии этой клавиши запрашивается эталонное условное обозначение. После этого система считывает значения параметров и присваивает их параметрам в диалоговом окне.

После того, как Вы нажмете клавишу Inherit и укажете эталонное условное обозначение, Вы можете задать любой из двух режимов размещения условного обозначения:

Add To Drafting Entity

[Добавить к Чертежному Объекту] или

Standalone Symbol [Самостоятельное Условное обозначение].

Клавиша Default [По умолчанию] позволяет установить значения длины и высоты условного обозначения, принятые по умолчанию.

При редактировании существующего самостоятельного условного обозначения или входящего в чертежный объект нажатие клавиши Apply

[Принять] обновляет обозначение с учетом измененных значений параметров.

ЗАМЕЧАНИЕ:

Операции горизонтального или вертикального переворотов -

Flip Horizontal

и

Flip Vertical

- выполняются сразу после нажатия этих иконок, не требуя подтверждения клавишей Apply.

Клавиши действий

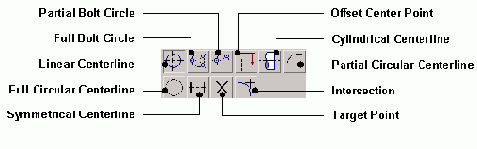

В нижней части диалогового окна Utility Symbols имеются три клавиши действий ( Inherit , Defaults , Apply ).

Клавиши OK и Cancel постоянно затенены, поскольку они используются для закрытия диалоговых окон, а диалоговое окно Utility Symbols является диалоговым окном верхнего уровня и не может быть закрыто клавишей действия. Оно закрывается только при открытии другого диалогового окна верхнего уровня (например, Dimensions или Crosshatching).

Клавиша Inherit [Наследовать] загружает значения параметров существующего чертежного объекта. При нажатии этой клавиши система предлагает указать существующий чертежный объект. После выбора чертежного объекта система загружает его параметры в диалоговое окно и создает новое вспомогательное обозначение с такими же параметрами.

Ниже приведен пример процедуры создания линейной осевой линии, наследующей параметры существующей осевой линии (смотрите следующий рисунок):

Нажмите иконку Linear Centerline .

С помощью клавиши-меню установите метод выбора точки Arc Center [Центр Дуги] и укажите дугу.

Нажмите клавишу Inherit.

Укажите существующую линейную осевую линию, параметры которой нужно унаследовать.

Нажмите клавишу Apply.

Пример создания осевой линии с использованием опции Inherit

	Клавиша Defaults [По умолчанию] устанавливает значения параметров, принимаемые по умолчанию. Подробное описание параметров по умолчанию пользователя (Customer Defaults) приведено в разделе "Меню File - Файл" Справочника по интерфейсу пользователя [Gateway Online Help] .
	Клавиша Apply [Принять] завершает выполнение операции создания или редактирования вспомогательного обозначения.

При создании вспомогательного обозначения нужно нажать клавишу Apply после того, как Вы задали все точки, необходимые для формирования вспомогательного обозначения. После окончания редактирования обозначения также требуется нажать клавишу Apply.

Круговой идентификатор, разделенный на квадранты

Круговой идентификатор, разделенный на квадранты, представляет собой круг, разделенный на четверти горизонтальной и вертикальной прямыми. В идентификаторе этого типа верхняя текстовая строка размещается в верхнем левом квадранте непосредственно над горизонтальной делительной линией. Нижняя текстовая строка размещается в нижнем правом квадранте непосредственно под горизонтальной делительной линией. (Смотрите следующий рисунок).

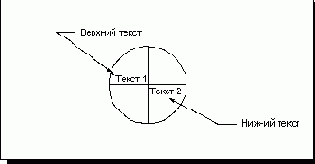

Круговой идентификатор, разделенный на квадранты, с верхним и нижним текстом

Меню Tools - Инструментальные средства

В этом разделе рассматриваются специфические опции выпадающих меню Insert и Tools , которые используются при работе в модуле Drafting. С их помощью Вы можете создавать различные чертежные объекты (надписи, метки, размеры, условные обозначения и т.д). Обратите внимание, что опции меню Insert , расположенные над разделительной чертой, являются общими для всех модулей Unigraphics. Их описание Вы найдете в Справочнике по моделированию [Modeling Online Help] . Опция Annotation Editor находится в выпадающем меню Tools.

ЗАМЕЧАНИЕ: Для того, чтобы был доступен редактор выражений Expression Editor при работе в модуле Drafting, опции Чистоты Обработки поверхности, символы Сварки, Вы должны предварительно установить следующие переменные операционной системы:

UGII_DRAFT_EXPRESSIONS_OK=1

UGII_SURFACE_FINISH=ON

UGII_WELD_SYMBOL=ON

Выпадающее меню Insert

Выпадающее меню Tools

Специфические опции меню Insert и Tools, используемые в модуле Drafting
Dimension [Размер]	Позволяет создавать и редактировать размеры различных типов в соответствии с американскими и европейскими чертежными стандартами. Доступы следующие опции: Inferred... [контекстный] Horizontal... [горизонтальный] Vertical ... [вертикальный] Parallel... [параллельный] Perpendicular... [перпендикулярный] Angular... [угловой] Cylindrical... [цилиндрический] Hole... [отверстие] Diameter... [диаметр] Radius... [радиус] Radius to Center... [Радиус к центру]. Folded Radius... [Радиус с изломом] Concentric Circle...  [Концентрическая окружность] Arc Length... [Длина дуги] Auto Inherit GD&T [Автоматически наследовать допуски формы и расположения]
Utility Symbol [Вспомогательное Обозначение]	Позволяет создавать различные вспомогательные обозначения, такие как осевые линии, точки смещенного центра, точки отсчета размера и обозначения пересечения.
ID Symbol [Идентификатор позиции]	Позволяет создавать и редактировать идентификаторы позиции на чертежах.
User-Defined Symbol [Пользовательское Условное обозначение]	Размещает на чертеже условные обозначения, поставляемые вместе с программным обеспечением Unigraphics или предварительно созданные пользователем с помощью опции File—>Utilities—>Edit Symbol Font File .
Crosshatching [Штриховка]	Используется для заполнения зоны внутри определенного пользователем контура определенным рисунком (трафаретом).
Tabular Note [Табличная Надпись]	Позволяет создавать и редактировать текстовую информацию, представленную на чертеже в табличном виде. Табличные надписи часто используются для вывода значений размеров похожих деталей, входящих в одно семейство.
Ordinate Dimension [Координатный Размер]	Позволяет создавать и редактировать размеры, описывающие горизонтальное и вертикальное расстояния от базовой точки ( начала координат ).
Annotation Editor [Редактор Аннотации]	Позволяет создавать и редактировать надписи и метки.
[Условное обозначение чистоты поверхности]	Опция Surface Finish Symbol позволяет создавать на чертежах различные условные обозначения чистоты поверхности в стандарте ISO/DIN.
[Символы сварки]	Позволяет создавать и редактировать символы сварки в стандарте ISO/DIN.
Expression [Выражение]	Позволяет создать аннотацию, ссылающуюся на выражение. Используйте опцию Tool—>Expression—>Used by чтобы узнать количество аннотаций на данное выражение.

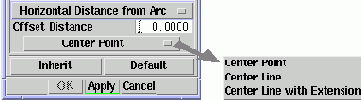

Можно выбрать один из трех режимов изображения точки смещенного центра:

Опции режима изображения точки смещенного центра

Center Point

[Точка Центра]

Изображает точку смещенного центра, как показано на следующем рисунке.

Изображение точки смещенного центра в режиме Center Point

Centerline

[Осевая линия]

Изображает точку смещенного центра, как показано на следующем рисунке.

Изображение точки смещенного центра в режиме Centerline

Centerline with Extension

[Осевая линия с Выносными линиями]

Изображает точку смещенного центра, как показано на следующем рисунке.

Изображение точки смещенного центра в режиме Centerline with Extension

Начало координат

Координатные размеры отсчитываются от выбранной в качестве начала координат точки на чертеже. Вертикальные размеры отсчитываются от горизонтали, а горизонтальные размеры - от вертикали (смотрите следующий рисунок).

ВНИМАНИЕ:

Важно понимать, что для вертикальных размеров строятся горизонтальные выносные линии, а для горизонтальных размеров - вертикальные выносные линии.

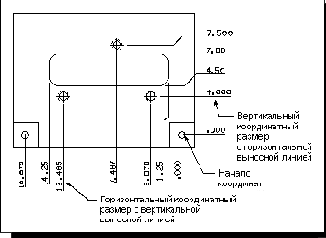

Начало координат, горизонтальный и вертикальный координатные размеры

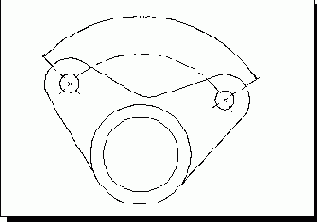

Неполные круговые центровые линии

ЗАМЕЧАНИЕ:

Более подробную информацию о круговых центровых линиях Вы найдете в разделе

.

Неполные круговые осевые линии

ЗАМЕЧАНИЕ:

Более подробную информацию о круговых осевых линиях Вы найдете в разделе

Несколько выносок

Каждый идентификатор позиции может иметь до семи выносок. Вы должны нажимать на клавишу

Specify Leader

каждый раз, когда строите новую выноску. Когда все необходимые выноски построены, нажмите клавишу

Create ID Symbol

и укажите на чертеже место расположения самого идентификатора. Система автоматически соединит выноски с обозначением идентификатора (смотрите следующий рисунок).

Идентификатор позиции с двумя выносками

Общие понятия

При создании штриховка ассоциативно связывается с контуром, ограничивающим зону штриховки или объектами, определяющими эту зону. При любом изменении геометрии контура или параметров штриховки система регенерирует штриховку с учетом обновленных параметров.

Например, если Вы удалите объект из контура штриховки, то система соответственно обновит и регенерирует всю штриховку.

Общие понятия

Ниже описаны термины и определения, которые необходимо знать при работе с координатными размерами.

Общие понятия

Ниже описаны термины и определения, которые необходимо знать для работы с диалоговым окном Utility Symbols.

Окно предварительного просмотра

Окно предварительного просмотра - это стандартное окно с бегунками прокрутки, в котором выводится текст в режиме WYSIWYG как результат обработки текстовых и управляющих символов в окне редактирования. [WYSIWYG (What You See Is What You Get) [Что Вы Видите, То и Получите] - режим полного соответствия предварительного и итогового изображения.] Вы можете предварительно просмотреть создаваемую надпись или обозначение (убедиться в правильности или еще раз отредактировать), и только потом создать текстовый объект на чертеже. Настройка режима и параметров предварительного просмотра выполняется с помощью опций, расположенных на странице

редактора аннотации.

Окно предварительного просмотра

Окно редактирования

Работая в окне редактирования, Вы можете вводить текст и управляющие символы, из которых формируется Ваша надпись или метка. Окно редактирования - это стандартный многострочный текстовый редактор, позволяющий вводить с клавиатуры текст. Для изображения редактируемого текста на экране используется стандартный системный растровый фонт. Текст, выведенный в окне редактирования, также содержит управляющие символы форматирования - дескрипторы, которые не изображаются в окне предварительного просмотра, где Вы реально оцениваете результаты редактирования. Перечислим некоторые характеристики и особенности работы в окне редактирования:

Размер окна редактирования управляется настройками на странице редактора аннотации.

Не существует никаких ограничений на максимальное количество символов в строке или общее количество вводимых символов.

Используется мерцающий текстовый курсор: I

Фонт, используемый для изображения текста в окне редактирования, можно определить с помощью переменной *Ugraf160.AnnotationEditorFont в файле ресурсов Ugraf160.

Подсветка текста и нажатие <Backspace> удаляет его.

Управляющие символы Unigraphics и специальные символы фонта Blockfont можно вводить непосредственно с клавиатуры.

Для перемещения курсора по тексту можно использовать клавиши-стрелки клавиатуры. Кроме того, во время редактирования Вы можете использовать , предоставляемые графическим интерфейсом пользователя [Graphical User Interface (GUI)].

Под графическим окном находятся два поля, в которых динамически отображаются длина и ширина редактируемого текста (в единицах измерения части).

Вы можете зафиксировать ширину этого текста, предварительно задав предельный размер, а также установить звуковой сигнал, который будет предупреждать Вас, когда длина строки достигает заданного предела (смотрите раздел "Страница Dialog Preferences - Настройки диалогового окна редактора аннотации" ).

Окно редактирования

Окно списка файлов SBF

В окне списка файлов SBF показаны все доступные файлы с расширением SBF в текущей директории или директории UTIL. Окно списка неактивно (затемнено), если используются обозначения из текущей части. При выборе опции

Current Directory

или

Util Directory

в меню Use Symbols in: это окно становится активным (т.е. в нем можно выбирать файлы SBF).

Окно списка Text Font Mapping - Соответствие текстовых фонтов

В окне списка Text Font Mapping выводятся два столбца с именами текстовых фонтов. В левом столбце - фонты электронной таблицы, в правом столбце - соответствующие им фонты Unigraphics. Первоначально этот список соответствия инициализируется системной переменной Drafting_tabnote_font_mappings в файле значений по умолчанию пользователя.

Окно списка Text Size Mapping - Соответствие размера текста

В окне списка Text Size Mapping выводятся два столбца с размерами текста. В левом столбце - размер текста (в точках) для фонтов электронной таблицы, в правом столбце - соответствующая высота текста в Unigraphics. Первоначально этот список соответствия инициализируется системной переменной Drafting_tabnote_size_mappings в файле значений по умолчанию пользователя. Обратите внимание: если одна и та же высота текста UG назначена двум различным размерам электронной таблицы, то при нажатии OK или Apply выводится следующее сообщение об ошибке:

Duplicate UG sizes(s) entered in size map. Resetting size map using valid values.

[Дублирование размеров UG в списке соответствия. Восстановление корректного соответствия размеров.]

Окно списка условных обозначений

В этом окне перечислены все доступные условные обозначения. С помощью бегунка прокрутки списка Вы можете просмотреть весь список и выбрать нужное (если выбранный файл SBF содержит более пяти условных обозначений).

Окна списков диалогового окна User Defined Symbols

Кроме условных обозначений, показанных на вышеприведенном рисунке, в директории UTIL доступны еще три условных обозначения: GAP06, GAP125 и GAP25. Они представляют собой "пробелы" разного размера, которые используются в чертежных объектах (смотрите следующий рисунок).

Добавление условного обозначения GAP к чертежному объекту

Опции форматирования текста

Инструментальная панель форматирования текста содержит несколько опций-иконок, которые используются для вставки специальных управляющих символов выделения и форматирования текста (дескрипторов). Все дескрипторы появляются парами: первый из них включает режим выделения или форматирования [например, курсивом], второй - выключает этот режим. В некоторых случаях используются пары одинаковых дескрипторов в начале и конце форматируемого участка текста.

Если в окне редактирования нет подсвеченного фрагмента текста, то при выборе одной из опций форматирования пара соответствующих дескрипторов вставляется в текущей позиции текстового курсора, так что курсор оказывается между начальным и конечным дескрипторами. Именно такое форматирование применяется к любому вновь введенному тексту. Если же какой-то фрагмент текста подсвечен, то пара дескрипторов вставляется по краям этого фрагмента, так что форматирование действует только на подсвеченный участок. Для оценки результатов форматирования текста используется окно предварительного просмотра [где текст изображен в окончательном виде (без дескрипторов), именно таким он появится в чертежной аннотации]. Подробное описание опций инструментальной панели 2 приведено ниже. Чтобы выяснить название той или иной опции-иконки, установите на ней курсор. [Когда курсор установлен на иконке, рядом с ней появляется подсказка в маленькой прямоугольной рамке.]

Инструментальная панель форматирования текста

Опции инструментальной панели форматирования текста
Font [Фонт]	Клавиша-меню выводит список всех фонтов, доступных в директории фонтов Unigraphics. Эта директория задается системной переменной UGII_CHARACTER_FONT_DIR. Когда Вы выбираете фонт из списка, в текст вставляются соответствующие дескрипторы для выбранного фонта.
Character Scale Factor [Масштабный Коэффициент Шрифта]	Клавиша-меню выводит список масштабных коэффициентов текстового шрифта. С помощью этих коэффициентов Вы можете управлять размером текстовых символов. Выберите нужный масштаб из списка, и в тексте появятся соответствующие дескрипторы. Предлагаемые опции масштабных коэффициентов управляются системной переменной Drafting_AEcharScaleMenu, хранящейся в файле значений по умолчанию пользователя.
Bold [Жирно]	Вставляет дескрипторы для жирного выделения текста. Степень жирного выделения (среднее или толстое) зависит от настроек на странице Text Preferences редактора аннотации. Для того, чтобы видеть жирное выделение текста в окне предварительного просмотра, не забудьте включить опцию Preferences—>Visualization—>Line—>Show Widths [Настройки—>Визуализация—>Линия—>Показать Толщину].
Italic [Курсив]	Вставляет дескрипторы для выделения текста курсивом. Текстовые символы, выделенные курсивом, изображаются под наклоном. Угол наклона регулируется настройками на странице Text Preferences редактора аннотации.
Underline [Линия под текстом]	Вставляет дескрипторы для подчеркивания текста.
Overline [Линия над текстом]	Вставляет дескрипторы для надчеркивания текста.
Superscript [Верхний индекс]	Вставляет дескрипторы для перемещения выделенного фрагмента выше уровня остального текста.
Subscript [Нижний индекс]	Вставляет дескрипторы для перемещения выделенного фрагмента ниже уровня остального текста.
Text Justification [Выравнивание Текста]	Управляет выравниванием текста. Установленный режим выравнивания применяется для всего текста в окне редактирования, но реально увидеть его действие Вы можете только в окне предварительного просмотра. Текст в окне редактирования всегда выглядит так, как он был введен [т.е. не выравнивается]. Режим выравнивания, устанавливаемый по умолчанию для новых частей, управляется системной переменной Drafting_horizontalTextJust в файле значений по умолчанию пользователя. Для существующих частей параметр выравнивания читается из файла части.

Опции меню Arc Diameter Selection

Поля Less Than [Меньше Чем], Equal To [Равно] и Greater Than [Больше Чем]

задают условие, по которому система либо выбирает, либо не выбирает дуги. Введенные значения сравниваются с диаметрами дуг. Каждая из этих опций имеет выключатель, при нажатии которого данное условие будет действовать.

Одновременно Вы можете задавать несколько условий. Например, если Вам нужно выбрать дуги, диаметр которых больше 0.5 и меньше 2, то Вы должны выбрать режим Select Arcs , включить клавиши Less Than и Greater Than и ввести в соответствующие поля значения 0.5 и 2 (смотрите следующий рисунок). Важно заметить, что если одновременно задаются наибольшее и наименьшее допустимые значения диаметра, то дуга может быть выбрана только в случае, если значение ее диаметра удовлетворяет обоим условиям. В нашем примере будут выбраны дуги, диаметр которых меньше 2 и больше 0.5. Если Вы поменяете значения местами, то не будет выбрана ни одна дуга, поскольку условие "меньше 0.5 и больше 2" невыполнимо.

При использовании условия Equal To совместно с предельными значениями ( Less Than и Greater Than ) дуга должна быть равна значению, заданному в поле Egual To , или лежать в диапазоне, заданном предельными значениями. При этом достаточно выполнения хотя бы одного условия.

Опции задания пределов

ЗАМЕЧАНИЕ: Эта опция действует только в режиме Arcs and Control Points или Arcs Centers .

Опции задания пределов используются при выборе прямоугольником. Предельные значения должны быть заданы до того, как Вы начнете выбирать образмериваемые объекты. Вы можете комбинировать одиночный выбор с выбором прямоугольником.

Когда Вы растягиваете прямоугольник выбора, подсвечиваются все дуги. Затем система выключает подсветку дуг, размеры которых не удовлетворяют заданным предельным значениям. Для образмеривания выбранных объектов Вы должны нажать клавишу Apply или OK.

Опции операций над текстом

Инструментальная панель опций операций над текстом содержит несколько иконок для выполнения операций форматирования, редактирования и сохранения текста. Чтобы выяснить название той или иной опции-иконки, установите на ней курсор. [Когда курсор установлен на иконке, рядом с ней появляется подсказка в маленькой прямоугольной рамке.] Ниже приведено подробное описание каждой иконки.

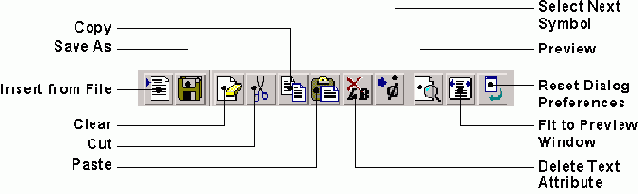

Инструментальная панель опций операций над текстом

Опции инструментальной панели  операций над текстом
Insert from File [Вставить из Файла]	Вставляет содержимое текстового файла (с любым расширением) в окно редактирования. При нажатии этой иконки появляется стандартное окно выбора файла. Содержимое выбранного файла вставляется в редактируемый текст перед текущей позицией текстового курсора.
Save As [Сохранить Под именем]	Сохраняет содержимое окна редактирования в файле. При нажатии этой иконки появляется стандартное окно выбора файла, позволяющее задать имя файла для сохранения текста. Если Вы не задаете расширение, то к имени файла добавляется стандартное расширение .txt. После того, как файл задан, текст из окна редактирования записывается в него.
Clear [Очистить]	Удаляет весь текст, находящийся в окне редактирования.
Cut [Вырезать]	Удаляет подсвеченный текст из окна редактирования, помещая в специальный системный буфер обмена [Clipboard]. Впоследствии Вы можете вставить этот фрагмент обратно, в любое место редактируемого текста, или перенести его в окно любой другой программы, поддерживающей работу с системным буфером обмена. Если в окне редактирования нет выбранного (подсвеченного) текста [т.е. нечего вырезать], то эта иконка затенена и недоступна.
Copy [Копировать]	Копирует подсвеченный текст из окна редактирования, помещая в специальный системный буфер обмена. Впоследствии Вы можете вставить этот фрагмент в любое место редактируемого текста или перенести его в окно любой другой программы, поддерживающей работу с системным буфером обмена. Если в окне редактирования нет подсвеченного текста [т.е. нечего копировать], то эта иконка затенена и недоступна.
Paste [Вставить]	Вставляет текст из системного буфера обмена в окно редактирования. Текст вставляется перед текущей позицией текстового курсора. Если в момент вставки какой-либо фрагмент исходного текста подсвечен, то происходит его удаление и замена на текст из буфера. Текст, вставляемый из системного буфера, совсем не обязательно занесен туда "родными" опциями Cut или Copy редактора аннотации. Он мог оказаться там в результате подобных операций, выполненных в какой-либо другой программе, поддерживающей работу с системным буфером обмена.
Delete Text Attribute [Удалить Атрибут Текста]	Удаляет один или несколько "внутренних" атрибутов текста, таких как фонт, выделение курсивом или жирное выделение. Укажите любое место в тексте, который заключен между дескрипторами атрибута. [Дескриптор - это управляющий элемент форматирования текста, заключенный в угловые скобки <...>.] Затем нажмите иконку Delete Text Attribute , и атрибут удаляется. Если существует несколько вложенных атрибутов, то первое нажатие этой иконки удаляет дескрипторы самого внутреннего (ближайшего к тексту) атрибута. Второе нажатие - и удаляется следующая пара в угловых скобках.
Select Next Symbol [Выбрать Следующий Дескриптор]	Начиная с текущей позиции текстового курсора, находит и выбирает очередной дескриптор (атрибут форматирования, заключенный в угловые скобки <...>). Дальнейшие действия с выбранным атрибутом на Ваше усмотрение: можно удалить его нажатием <Backspace>; можно заменить его, нажав иконку другого атрибута (или обозначения) или введя замещающий текст с клавиатуры. Повторно нажимая иконку Select Next Symbol , Вы продолжите движение по тексту, от одного дескриптора к другому. При этом текст прокручивается в окне редактирования, так что текущий выбранный дескриптор всегда будет в пределах видимости.
Preview [Предварительный просмотр]	Выводит текст в окне предварительного просмотра в режиме WYSIWYG. [WYSIWYG (What You See Is What You Get) [Что Вы Видите, То и Получите] - режим полного соответствия предварительного и итогового изображения.] Обратите внимание, что эта функция может выполняться системой автоматически, если включена опция Automatic Preview [Автоматический Предварительный просмотр] на странице Dialog Preferences. Описание этой и других настроек режима предварительного просмотра Вы найдете в разделе "Страница Dialog Preferences - Настройки диалогового окна редактора аннотации" .
Fit to Preview Window [Предварительный просмотр с Автомасштабированием]	Действие этой иконки аналогично предыдущей ( Preview ), за одним исключением: текст в окне предварительного просмотра масштабируется таким образом, чтобы полностью поместиться в этом окне [максимально заполнив это окно]. Если Вы хотите вернуться к исходному изображению текста в окне предварительного просмотра, воспользуйтесь опцией Preview Size [Размер изображения Предварительного просмотра] на странице Dialog Preferences. Эта опция позволяет явно задать размер текстового шрифта или масштаб изображения.
Reset Dialog Preferences [Сбросить Настройки Текста и Диалогового окна]	Отменяет все текстовые настройки, заменяя их установками, заданными в диалоговом окне Annotation Editor .

Опции положения линии

Опции положения линии позволяют выделять или определять ассоциативную линию с помощью различных методов. В зависимости от используемого диалогового окна, некоторые опции могут быть не всегда доступны. Доступны лишь те опции, которые применимы для текущей операции. Данные опции описаны ниже.

Опция Existing Line [существующая линия] позволяет Вам определять линию, выделив уже существующую. Система выбирает линию, ближайшую к месту выделения.

Опция Two Points [две точки] позволяет определить или выделить линию, указав две конечных точки.

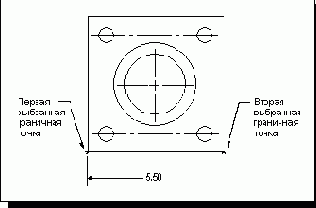

Опция Extension Line [выносная линия] позволяет выделить выносную линию созданного размера, как базовую или вторую линию. Данная опция используется для определения углового размера.

Опция Centerline [Средняя линия] позволяет выделить выносную линию созданного размера, как базовую или вторую линию. Это может быть средняя линия, осевые линии окружности. Данная опция используется для определения углового размера.

Опция Enter Angle [ввести угол] позволяет задать линию, с помощью определения значения угла.

Опция Horizontal Right [Направо по горизонтали] позволяет задать направление линии - направо по горизонтали.

Опция Vertical Up [Вертикально вверх] позволяет задать направление линии - вертикально вверх

Опция Horizontal Left [Налево по горизонтали] позволяет задать направление линии - налево по горизонтали.

Опция Vertical Down [Вертикально вниз] позволяет задать направление линии - вертикально вниз

Опции привязанного текста

Данная инструментальная панель служит для работы с привязанным текстом. Опции привязанного текста на инструментальной панели позволяет Вам редактировать существующие размеры, помещая привязанный текст в любой комбинации из четырех расположений привязанного текста. Когда Редактор аннотаций вызывается из редактора допуска в модуле GD&T, Вы можете редактировать и создавать геометрические допуски для помещения привязанного текста.

Редактирование составных размеров не доступно, когда панель опций привязанного текста вызвана из диалогового окна Dimensions.

Инструментальная панель привязанного текста

Для быстрого ознакомления см.:

и

.

Опции инструментальной панели привязанного текста
Text Location Buttons [клавиши расположения текста]	Первые четыре кнопки кнопки, которые состоят из иконок-стрелок - это расположение текста. Направление стрелки указывает положение привязанного текста относительно текста основного размера. Порядок кнопок такой: Before [перед] , After [после], Above [над], и Below [под]. Если стрелка заполнена сплошным зеленым цветом, то это положение содержит привязанный текст. Если стрелка не заполнена, это положение не содержит привязанного текста.Окно редактирования только содержит привязанный текст для текущего выбранного положения.
Inherit [Наследовать]	Наследует весь привязанный текст из другого размера. Наследование включает установки привязанного текста такие как шрифт, цвет, размер символа и т.д. Если размер который вы редактируете уже имеет привязанный текст, данная опция заменяет привязанный размера который Вы редактируете.
Clear All Appended Text [Стереть весь привязанный текст]	Удаляет текст из всех привязанных элементов.
Edit Multiple Dimensions [Редактировать несколько размеров]	Позволяет Вам выделять несколько размеров для редактирования привязанного текста одновременно. Отметьте, что выделение расположения привязанного текста активирует это расположение для нескольких размеров.  (См.Полезные Советы для работы с привязанным текстом).

Опции размера

Опции размера доступны из инструментальной панели Dimension Toolbar, или из выпадающего меню Insert—>Dimension. Опция Insert позволяет Вам создать или редактировать различные типы размеров и устанавливать их локальные свойства. Чтобы создать размер определенного типа, выберите соответствующую кнопку. (см. рисунок). Работа каждой опции объясняется в нижеследующей таблице.

Инструментальная панель Dimension

Опции размера
[Логический]	Опция устанавливает режим создания размеров по контексту выбора геометрии, т.е. система анализирует, какие геометрические объекты и в какой последовательности Вы выбираете, и автоматически создает размер соответствующего типа.
[Горизонтальный]	Создает горизонтальный размер между двумя выбранными точками
[Вертикальный]	Создает вертикальный размер между двумя выбранными точками.
[Параллельный]	Создает параллельный размер, представляющий собой кратчайшее расстояние между двумя выбранными точками.
[Перпендикулярный]	Создает перпендикулярный размер между прямой (или осевой линией) и заданной точкой.
[Угловой]	Создает угловой размер, показывающий величину угла в градусах между двумя непараллельными прямыми.
[Цилиндрический]	Создает размер, показывающий на профильном виде цилиндра линейное расстояние между двумя объектами или заданными позициями.
[Отверстие]	Создает размеры с одной линией-выноской, показывающие диаметр любого кругового объекта.
[Диаметр]	Создает размер, показывающий диаметр дуги или полной окружности
[Радиус]	Создает размер, показывающий радиус дуги. Размер этого типа использует размерную линию со стрелкой, не   выходящей из центра выбранной дуги
[Радиус от Центра]	Создает размер, показывающий радиус дуги. Размер этого типа изображается в виде размерной линии (линии радиуса) со стрелкой, указывающей на линию дуги, причем размерная линия всегда начинается от центра выбранной дуги.
[Радиус с Изломом]	Создает радиусный размер для дуги очень большого радиуса. В этом случае предполагается, что центр дуги лежит за пределами чертежа (поэтому изображается укороченная линия радиуса с изломом).
[Концентрические Окружности]	Создает размер, показывающий разность радиусов двух концентрических окружностей.
[Длина Дуги]	Создает размер, показывающий длину дуги.
[Координатный размер]	Содержит опции, позволяющие создавать координатные размеры.
[Горизонтальная цепочка]	Позволяет Вам создавать цепочку горизонтальных размеров, где каждый размер имеет общую конечную точку с сопряженным размером. См. также: Редактирование цепочки размеров и размеров с базовой линией
[Вертикальная цепочка]	Позволяет Вам создавать цепочку вертикальных размеров, где каждый размер имеет общую конечную точку с сопряженным размером. См. также: Редактирование цепочки размеров и размеров с базовой линией
[Горизонтальный с базовой линией]	Позволяет Вам создавать цепочку горизонтальных размеров, где каждый размер имеет выносную линию с каждым размером. См. также: Редактирование цепочки размеров и размеров с базовой линией
[Вертикальный с базовой линией]	Позволяет Вам создавать цепочку вертикальных размеров, где каждый размер имеет выносную линию с каждым размером. См. также: Редактирование цепочки размеров и размеров с базовой линией

Опции создания и редактирования

В нижней части диалогового окна Surface Finish находится несколько опций, предназначенных для создания и редактирования условных обозначений чистоты поверхности:

Опции создания и редактирования
Symbol Orientation [Ориентация Обозначения]	Позволяет выбрать вертикальную или горизонтальную ориентацию обозначения.
Leader Type [Тип Выноски]	Позволяет выбрать один из шести типов выноски.
ИКОНКИ СОЗДАНИЯ	Опции создания и обозначений.
Reassociate [Изменить привязку]	Позволяет изменить привязку существующего ассоциативного обозначения чистоты поверхности.
Undo [Отмена]	Удаляет последнее созданное обозначение. Продолжая нажимать клавишу Undo, Вы можете удалить все созданные обозначения.

Опции точки/линии на цилиндре

Данные опции позволяют Вам задать ассоциативную точку/линию с помощью различных методов. Опции точки/линии описаны ниже.

Опция Existing Line [существующая линия] позволяет Вам определять линию, выделив уже существующую. Система выбирает линию, ближайшую к месту выделения.

Опция Inferred Point [Контекстная точка] позволяет системе самой, контекстно определить точку. Система использует одну из следующих опций выделения точки:  cursor location [положение курсора], existing point [существующая точка], end point [конечная точка], control point [контрольная точка] или arc center [Центр Дуги].

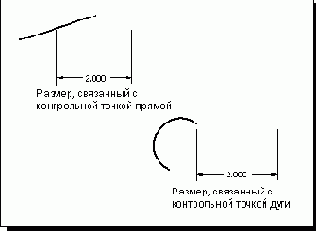

Опция Control Point [Контрольная Точка] позволяет выбрать ассоциативную контрольную точку на линии. Система связывает чертежный объект с ближайшей к позиции курсора контрольной точкой геометрического объекта. Это могут быть существующая точка, граничные или средняя точки прямой, граничные точки дуги, центр окружности и т.д. На следующем рисунке показаны примеры размеров, привязанных к контрольным точкам прямой и дуги.

Опция Intersection Point [Точка Пересечения] позволяет выбрать ассоциативную точку на пересечении двух линий. При этом выбирается та точка пересечения, которая расположена ближе к позиции курсора при выборе первой линии

Опция Arc Center [Центр Дуги] позволяет выбрать ассоциативную точку в центре указанной дуги

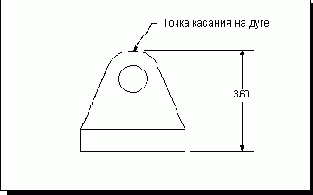

Опция Tangent Point [Точка Касания] позволяет выбрать ассоциативную точку касания на указанной дуге. На следующем рисунке показан пример создания вертикального размера, привязанного к точке касания дуги.

Опция Baseline [базовая линия] позволяет Вам выбирать базовую линию из списка имен линий. Данная опция особенно полезна при создании цилиндрических размеров к линиям не показанным на чертеже.

Опции выбора прямой

Когда Вы создаете угловой размер, нажимая иконку Angular , становится доступной клавиша-меню, устанавливающая один из стандартных методов выбора прямой (Existing Line [Существующая Прямая], Extension Line [Выносная Линия] и т.д.). Угловой размер всегда откладывается между двумя прямолинейными элементами: базовой прямой и вспомогательной прямой.

На нижеприведенном рисунке показан угловой размер, созданный в результате выполнения следующей процедуры:

Нажмите иконку Angular в диалоговом окне Dimensions.

С помощью клавиши-меню установите метод выбора прямой Extension Line [Выносная Линия].

Укажите выносную линию созданного ранее перпендикулярного размера.

С помощью клавиши-меню установите метод выбора прямой Enter Base Angle [Значение Угла наклона Базовой линии]

Теперь, с помощью другой клавиши-меню установите метод выбора точки Control Point [Контрольная Точка].

Укажите граничную точку Р1.

Введите значение угла наклона прямой 90 в поле Base Angle.

Укажите место размещения размера.

Пример углового размера

Опции выбора прямой

Эти опции задают метод определения или выбора прямой. Система интерпретирует указанный объект в соответствии с выбранным методом.

Опция

Existing Line

[Существующая Прямая] связывает чертежный объект с существующей прямой. Берется прямая, ближайшая к позиции курсора в момент выбора.

Опция

Two Points

[Две Точки] определяет прямую через две выбранные точки.

Опция

Enter Base Angle

[Значение Угла наклона Базовой линии] определяет прямую, проходящую через позицию курсора под заданным углом к оси X.

Опция

Horizontal to Right

[Горизонталь Вправо] определяет горизонтальную прямую, направленную вправо.

Опция

Vertical Up

[Вертикаль Вверх] определяет вертикальную прямую, направленную вверх.

Опция

Horizontal to Left

[Горизонталь Влево] определяет горизонтальную прямую, направленную влево.

Опция

Vertical Down

[Вертикаль Вниз] определяет вертикальную прямую, направленную вниз.

Опции выбора типа вспомогательного обозначения

Для создания вспомогательного обозначения необходимо выбрать его тип. В диалоговом окне Utility Symbols каждому типу вспомогательного обозначения соответствует иконка. После создания или редактирования вспомогательного обозначения выбранный тип остается активным. Однако если Вы выйдете из диалогового окна, а потом вернетесь в него, будет установлен тип обозначения по умолчанию - Linear Centerline . При выборе нового типа обозначения сообщение в строке подсказки обновляется. Доступны следующие типы вспомогательных обозначений:

[Линейная Осевая линия]

[Полная Круговая Центровая линия]

[Неполная Круговая Центровая линия]

[Точка Смещенного Центра]

[Осевая линия Цилиндра]

[Неполная Круговая Осевая линия]

[Полная Круговая Осевая линия]

[Ось Симметрии]

[Точка Отсчета]

[Пересечение]

Типы вспомогательных обозначений

Опции выбора типа вспомогательного обозначения модальны. Это означает, что выбранная опция продолжает действовать (остается активной) и после создания или редактирования обозначения.

Может случиться, что Вы указали не тот объект и хотите отменить выбор. Для этого нужно повторно нажать на иконку выбора типа вспомогательного обозначения.

При создании вспомогательного обозначения всегда можно перезадать первый объект. Допустим, при создании линейной осевой линии Вы ошиблись с выбором первого объекта. Ничего страшного. Снова нажмите на иконку Linear Centerline (для отмены неудачного выбора) и повторите выбор первого объекта.

Опции выбора точки

Эти опции задают метод определения или выбора точки. Система интерпретирует указанный объект в соответствии с выбранным методом.

Опция

Control Point

[Контрольная Точка] связывает чертежный объект с ближайшей к позиции курсора контрольной точкой геометрического объекта. Это могут быть существующая точка, граничные или средняя точки прямой, граничные точки дуги или центр окружности, и т.д.

Опция

Intersection Point

[Точка Пересечения] связывает чертежный объект с точкой пересечения двух линий. При этом выбирается та точка пересечения, которая расположена ближе к позиции курсора при выборе первой линии.

Опция

Arc Center

[Центр Дуги] связывает чертежный объект с центром выбранной дуги.

Опция

Tangent Point

[Точка Касания] создает чертежный объект между точкой касания на дуге и внешним (по отношению к дуге) объектом.

Опции выбора точки

VSPACE="0" HSPACE="0" >

С помощью этих опций задается точка начала координат. Вы можете использовать контрольные точки объектов, точки пересечения объектов и точки центров дуг. Более подробную информацию Вы найдете в разделе HREF="tbx_ord_dim.html#point_position_and_line_options"> "Опции выбора точки и прямой" .

Опции выбора точки

Эти опции позволяют выбирать ассоциативные точки на размере или другом чертежном объекте несколькими стандартными методами. На следующем рисунке показан пример выпадающего меню с опциями выбора точки. В зависимости от того, в каком диалоговом окне модуля Drafting Вы работаете, это меню может содержать различные наборы опций, и доступны только те опции, которые применимы для текущей операции. Ниже приведено подробное описание каждой из опций выбора точки.

Опция Inferred Point [Контекстная точка] позволяет системе самой, контекстно определить точку. Система использует одну из следующих опций выделения точки:  cursor location [положение курсора], existing point [существующая точка], end point [конечная точка], control point [контрольная точка], tangent point [точка касания] или arc center [Центр Дуги].

Опция Control Point [Контрольная Точка] позволяет выбрать ассоциативную контрольную точку на линии. Система связывает чертежный объект с ближайшей к позиции курсора контрольной точкой геометрического объекта. Это могут быть существующая точка, граничные или средняя точки прямой, граничные точки дуги, центр окружности и т.д. На следующем рисунке показаны примеры размеров, привязанных к контрольным точкам прямой и дуги.

Простановка размера с помощью опции Control Point

Опция Intersection Point [Точка Пересечения] позволяет выбрать ассоциативную точку на пересечении двух линий. При этом выбирается та точка пересечения, которая расположена ближе к позиции курсора при выборе первой линии. На следующем рисунке показаны примеры размеров, привязанных к точкам пересечения.

Простановка размера с помощью опции Intersection Point

Опция Arc Center [Центр Дуги] позволяет выбрать ассоциативную точку в центре указанной дуги (смотрите следующий рисунок).

Простановка размера с помощью опции Arc Center

Опция Tangent Point [Точка Касания] позволяет выбрать ассоциативную точку касания на указанной дуге. На следующем рисунке показан пример создания вертикального размера, привязанного к точке касания дуги.

Простановка вертикального размера с помощью опции Tangent Point

Опция Cursor Position [Позиция Курсора] позволяет задать точку в позиции, указанной курсором в графическом окне.

Опции выбора точки

При создании вспомогательного обозначения необходимо указать объекты, задающие его расположение. Когда Вы указали объект, система определяет положение обозначения относительно этого объекта в зависимости от того, какую опцию задания точки Вы выбрали.

Для задания точки в диалоговом окне Utility Symbols доступны следующие опции:

Опции выбора точки, доступные в диалоговом окне Utility Symbols

Например, если Вы создаете линейную осевую линию и выбрали клавишей-меню опцию Arc Center , система ожидает, что для создания этой осевой линии Вы будете указывать только центры дуг.

ЗАМЕЧАНИЕ: Для создания условных обозначений типа Offset Center Point, Target Point и Intersection

опции выбора точки не применяются.

Для задания линейной осевой линии, круговой осевой линии и круговой центровой линии можно использовать не более 100 точек.

Опция Actual - Действительный размер

Когда включена опция Actual, для изображения текста в окне предварительного просмотра используется действительный размер символов [заданный в поле Character Size на странице настроек текста].

Опция Add To Drafting Object - Добавление в чертежный объект

Опция Add To Drafting Object добавляет условное обозначение в чертежный объект. Сначала система предлагает указать чертежный объект, к которому нужно присоединить условное обозначение. Затем система запрашивает позицию на компоненте чертежного объекта, в которую нужно поместить условное обозначение.

Для выбора доступны следующие компоненты:

Линии выноски

Полки выноски

Стрелки выноски

Линии штриховки

Размерные линии

Выносные линии размеров

Размерные дуги

Условное обозначение добавляется к компоненту чертежного объекта следующим образом:

Закрепленная точка условного обозначения помещается на компонент, ближайший к позиции курсора в момент выбора.

Ориентирующая точка выравнивается с компонентом.

Часть компонента, которую накрывает условное обозначение, "вырезается". Длина вырезаемой части равна длине условного обозначения, то есть расстоянию от закрепленной до ориентирующей точки.

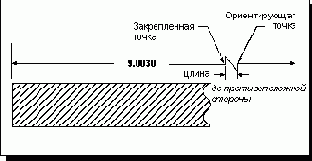

Размещение на чертежном объекте условного обозначения "разрыв".

ВНИМАНИЕ:

Пользовательское условное обозначение, добавленное в штриховку в виде сечения, при регенерации/обновлении штриховки исчезнет.

Опция Angular - Угловой размер

Опция Angular позволяет создавать угловой размер, показывающий величину угла в градусах между двумя непараллельными прямыми (базовой прямой и вспомогательной прямой). Угловые размеры могут создаваться как для большего, так и для меньшего угла.

Угловой размер

Опция Annotation Editor - Редактор аннотации

Диалоговое окно Annotation Editor

При выборе опции Insert—>Annotation Editor появляется диалоговое окно Annotation Editor, в котором Вы можете создавать и редактировать надписи и метки. Создаваемые надписи и метки могут содержать символы, представленные , ссылки на выражения, атрибуты части и атрибуты объектов. Редактор аннотации можно вызвать не только опцией Annotation Editor. Вы можете обратиться к нему во время работы в других диалоговых окнах - Dimensions [Размеры], Ordinate Dimension Sets [Наборы Координатных Размеров], Ordinate Dimensions [Координатные Размеры] и Tolerance Editor [Редактор Допусков] - при необходимости создания и редактирования добавленного текста.

ЗАМЕЧАНИЕ:

Метки вида и метки масштаба не могут быть заселектированы из диалога Annotation Editor

Текст не может содержать символы табуляции перевода строки и   перевода страницы. Данные символы не должны вводиться в Редакторе Аннотаций или зачитываться из файла. Данные символы могут удаляться автоматически, в случае установки следующей переменной среды в значение  TRUE.

UGII_DRAFT_REMOVE_UNSUPPORTED_CONTROL_CHARACTERS

Опции диалогового окна Annotation Editor
СЕКЦИЯ ВВОДА ТЕКСТА	Состоит из двух рядов опций текста и окна редактирования.
ОКНО РЕДАКТИРОВАНИЯ	Позволяет вводить текст и управляющие символы, из которых формируется надпись или метка.
ОКНО ПРЕДВАРИТЕЛЬНОГО ПРОСМОТРА	Стандартное окно с бегунками прокрутки, в котором выводится текст в режиме WYSIWYG как результат обработки текстовых и управляющих символов в окне редактирования. [WYSIWYG (What You See Is What You Get) [Что Вы Видите, То и Получите] - режим полного соответствия предварительного и итогового изображения.] Вы можете предварительно просмотреть создаваемую надпись или обозначение (убедиться в правильности или еще раз отредактировать), и только потом создать текстовый объект на чертеже.
КЛАВИШИ АССОЦИАТИВНОСТИ	Позволяют вставлять ассоциативные управляющие символы (дескрипторы) в редактируемый текст.
СЕКЦИЯ ПЕРЕКЛЮЧАЕМЫХ СТРАНИЦ	Секция, содержание которой меняется в зависимости от выбранной клавиши-переключателя. Нажимая эти клавиши, Вы как бы "листаете" различные страницы. Каждая клавиша открывает свою одноименную страницу, и Вы получаете доступ к опциям, сгруппированным по определенному признаку. Три страницы предназначены для ввода обозначений, две страницы - для настройки различных параметров.
Create with Leader [Создать с Выноской]	Создает метки и обозначения допусков формы и расположения с выносками.
Create without Leader [Создать без Выноски]	Создает метки и обозначения допусков формы и расположения без выносок.

Опция Arc Length - Длина дуги

Опция Arc Length позволяет создавать размеры, показывающий длину дуги.

Размер длины дуги

Опция Arrow Line Display - Изображение стрелок размерной линии

При создании размера можно управлять изображением стрелок размерной линии. Клавиша-меню Arrow Line Display позволяет выбрать один из следующих вариантов изображения стрелок:

Опции изображения стрелок размерной линии

Опция 2 Arrows [2 Стрелки] создает размерную линию с двумя стрелками. На следующем рисунке показан горизонтальный размер, созданный с использованием этой опции.

Создание размера с использованием опции 2 Arrows

Опция Arrow 1 [Стрелка 1] создает размерную линию с одной стрелкой, которая направлена к первому объекту, выбранному для создания размера. На следующем рисунке сначала была выбрана левая сторона плиты, а потом правая.

Создание размера с использованием опции Arrow 1

Опция Arrow 2 [Стрелка 2] создает размерную линию с одной стрелкой, которая направлена ко второму объекту, выбранному для создания размера. На следующем рисунке сначала была выбрана левая сторона плиты, а потом правая.

Создание размера с использованием опции Arrow 2

Опция No Arrows [Без Стрелок] создает размер без стрелок и без размерной линии.

Создание размера с использованием опции No Arrows

Опция Auto Dimension - Автоматическое образмеривание

Опция Auto Dimension позволяет автоматически создавать серию размеров для позиций, выбранных явно или методом прямоугольника. При нажатии этой иконки появляется диалоговое окно Auto Ordinate Dimensions [Автоматическое создание Координатных размеров], с помощью которого Вы можете задать образмериваемые объекты (дуги, контрольные точки, или дуги и контрольные точки), а также предельные значения диаметра образмериваемых дуг (смотрите следующий рисунок).

Если задано образмеривание дуг, то система выберет центр каждой дуги, лежащей внутри прямоугольника выбора, и даст им заданные параметры . Затем на ближайшем отступе создаются координатные размеры.

ЗАМЕЧАНИЕ: Параметры образмеривания в диалоговом окне Ordinate Dimensions Вы должны задать до нажатия иконки Auto Dimension . Например, если Вы хотите, чтобы выносные линии автоматически созданных размеров имели излом, то нужно включить режим построения изломов (опция Create Dogleg) и только после этого нажать иконку Auto Dimension . После выбора Auto Dimension диалоговое окно Ordinate Dimensions перестает быть активным. Для того, чтобы вернуться в него, Вы должны нажать клавишу Cancel или OK.

Для образмеривания автоматически выбираются центры дуг окружностей (включая круговые ребра тел) и контрольные точки других объектов (не дуг), попавших в прямоугольник выбора.

Для того, чтобы выполнить автоматическое образмеривание:

Выберите опцию Insert—>Ordinate Dimension .

Постройте все отступы.

Задайте нужные параметры в диалоговом окне Ordinate Dimensions.

Нажмите иконку Auto Dimension . Появится диалоговое окно Auto Ordinate Dimensions.

Задайте нужные параметры в диалоговом окне Auto Ordinate Dimensions .

Нажмите клавишу Pick View [Указать Вид], которая позволит указать чертежный вид, на котором будет выполняться автоматическое образмеривание. Если Вы работаете с чертежом, но не образмериваете вид или весь чертеж, то Вы можете не выполнять этот шаг.

Укажите образмериваемый вид. Отсекающие границы вида подсветятся.

Растяните прямоугольник выбора таким образом,

Растяните прямоугольник выбора таким образом, чтобы в него попали все объекты, которые нужно образмерить (смотрите нижеприведенный рисунок). Кроме того, Вы можете выбирать объекты и по отдельности.

Нажмите клавишу Apply или OK. При нажатии Apply появятся все автоматически созданные размеры, а диалоговое окно Auto Ordinate Dimensions останется активным. При нажатии OK появятся все автоматически созданные размеры и Вы вернетесь в диалоговое окно Ordinate Dimensions.



Диалоговое окно Auto Ordinate Dimensions

Dimension Type [Тип Размера]	Задает тип создаваемого размера.
Select [Выбирать]	Задает типы объектов, которые могут быть указаны для образмеривания.
Allow Duplicate Values [Разрешить Двойные Значения]	Управляет изображением повторяющихся значений размеров при автоматическом образмеривании.
Reposition Existing Dims [Перемещать Существующие Размеры]	Если эта опция включена, то положение существующих координатных размеров изменяется так, чтобы оставить место для размещения новых добавляемых размеров.
Arc Diameter Selection [Выбор Дуг]	Указывает, к чему относятся условия задания диапазона размеров дуг Less Than, Equal To и Greater Than.
ОПЦИИ ЗАДАНИЯ ПРЕДЕЛОВ	Задают условие, по которому система либо выбирает, либо не выбирает дуги.
Reset [Сброс]	Отменяет выбор всех объектов.
Restore [Восстановить]	Восстанавливает состояние, предшествовавшее созданию размеров.
Pick View [Указать Вид]	Позволяет указать образмериваемый чертежный вид.

Прямоугольник выбора автоматически образмериваемых объектов

Ниже приведено подробное описание каждой из опций диалогового окна Auto Ordinate Dimensions.

Клавиша-меню Dimension Type [Тип Размера] выбирает тип создаваемого размера. Доступны следующие опции:

Клавиша-меню Select [Выбирать] задает типы объектов, которые могут быть указаны для образмеривания. Доступны опции All Arcs and Control Points , Arc Centers , Control Points .

ЗАМЕЧАНИЕ: Если разрешен выбор дуг и с дугой связано условное обозначение осевой линии, то система образмерит условное обозначение осевой линии.

Разрешить Двойные Значения] управляет изображением

Опция Allow Duplicate Values [ Разрешить Двойные Значения] управляет изображением повторяющихся значений размеров при автоматическом образмеривании. Следующий рисунок иллюстрирует эффект выключения опции Allow Duplicate Dimensions. Обратите внимание, что изображаются размеры только двух дуг, которые находятся ближе к отступам.

Опция Allow Duplicate Values выключена

Следующий рисунок иллюстрирует эффект включения опции Allow Duplicate Dimensions (причем одновременно включен режим построения изломов Create Dogleg ). Обратите внимание, что образмерены все дуги, причем размеры для двух дуг, находящихся внутри, созданы с изломом выносной линии.



Опция Allow Duplicate Values включена

	Если опция Reposition Existing Dims [Перемещать Существующие Размеры] включена, то положение существующих координатных размеров изменяется так, чтобы оставить место для размещения новых добавляемых размеров.
	Клавиша-меню Arc Diameter Selection [Выбор Дуг] указывает, к чему относятся условия задания диапазона размеров дуг Less Than, Equal To и Greater Than .

Опция Auto-size All Cells - Автоматическая установка размера всех ячеек

Когда включена опция Auto-size All Cells, размер ячеек в табличной надписи автоматически подгоняется к содержимому ячеек.

Опция Automatic Preview - Автоматический предварительный просмотр

Если включена опция Automatic Preview, то любые изменения текста в окне редактирования или любые изменения настроек текста автоматически отображаются в окне предварительного просмотра [где показан итоговый вариант надписи]. Начальная установка этого режима задается системной переменной Drafting_AEautoPreview в файле значений пользователя по умолчанию.

Опция Bold - Жирный текст

Клавиша-меню B = определяет степень жирного выделения текста, выполняемого иконкой B в инструментальной панели 2 редактора аннотации. Доступны два варианта выделения: среднее или толстое. Первоначальная установка этого параметра определяется системной переменной Drafting_AEbold в файле значений по умолчанию пользователя.

Опция Centerpoint - Центр круговой центровой линии

С помощью клавиши-меню в нижней части диалогового окна Utility Symbols выберите опцию Centerpoint (смотрите следующий рисунок) и укажите сначала позицию центра круговой линии, а затем одну или несколько точек, через которые должна пройти эта линия. Радиус центровой линии определяется расстоянием между центром и первой указанной точкой.

Опция Centerpoint диалогового окна Utility Symbols

Следующий рисунок иллюстрирует создание полной круговой центровой линии с помощью опции Centerpoint . Использовались следующие опции выбора точки: для задания центра круговой линии - опция Control Point [Контрольная Точка], для задания точки на круговой линии - опция Arc Center [Центр Дуги].

Задание полной круговой центровой линии точкой центра и точкой на линии

ЗАМЕЧАНИЕ: При создании круговой центровой линии с помощью опции Centerpoint достаточно указать позицию центра создаваемой линии и одну точку на этой линии.

Однако если Вы хотите, чтобы центровая линия прошла через несколько указанных точек, то все эти точки должны лежать на создаваемой линии, иначе система выдаст сообщение об ошибке.

Опция Centerpoint - Центр круговой осевой линии

С помощью клавиши-меню в нижней части диалогового окна Utility Symbols выберите опцию Centerpoint (смотрите следующий рисунок) и укажите сначала позицию центра круговой осевой линии, а затем одну или несколько точек, через которые должна пройти эта линия. Радиус круговой осевой линии определяется расстоянием между центром и первой указанной точкой.

Опция Centerpoint диалогового окна Utility Symbols

Следующий рисунок иллюстрирует создание полной круговой осевой линии с помощью опции

Centerpoint

. Использовались следующие опции выбора точки: для задания центра круговой линии - опция

Control Point

[Контрольная Точка], для задания точки на круговой линии - опция

Arc Center

[Центр Дуги].

Задание полной круговой осевой линии точкой центра и точкой на линии

ЗАМЕЧАНИЕ:

При создании круговой осевой линии с помощью опции

Centerpoint

достаточно указать позицию центра создаваемой линии и одну точку на этой линии.

Однако если Вы хотите, чтобы осевая линия прошла через несколько указанных точек, то все эти точки должны лежать на создаваемой линии, иначе система выдаст сообщение об ошибке.

Опция Character Aspect Ratio - Отношение сторон символа

Значение, заданное в поле Character Aspect Ratio, устанавливает соотношение сторон символа по умолчанию. Первоначально устанавливается коэффициент отношения, заданный в соответствующей настройке на странице General диалогового окна Preferences—>Annotation—>Lettering .

Опция Character Font - Символьный фонт

Клавиша-меню Character Font позволяет выбрать фонт по умолчанию для текстовых объектов, создаваемых с помощью редактора аннотации. Первоначально устанавливается фонт, заданный в соответствующей настройке на странице General диалогового окна Preferences—>Annotation—>Lettering .

Опция Character Size - Размер символа

Когда включена опция Character Size, для изображения текста в окне предварительного просмотра используется размер символов, заданный в поле справа от этого переключателя. Первоначальное значение размера символа устанавливается системной переменной Drafting_AEpreviewCharSize в файле значений пользователя по умолчанию. Опция явного задания размера символа весьма полезна, когда действительный размер текста очень велик или очень мал.

Опция Character Size - Размер символа

Значение в поле Character Size

устанавливает размер шрифта по умолчанию для текстовых объектов, создаваемых с помощью редактора аннотации. Первоначально устанавливается размер, заданный в соответствующей настройке на странице General диалогового окна Preferences—>Annotation—>Lettering .

ЗАМЕЧАНИЕ: В зависимости от типа обозначения его размер управляется различными параметрами. Для обозначений допусков формы и расположения: размер обозначения = Frame Height Factor * Character Size [т.е. масштаб рамки обозначения умножается на размер символа]. Для чертежных обозначений (за исключением обозначений диаметра и сферического диаметра, которые также относятся к группе формы и расположения): размер обозначения = Character Size.

Опция Character Space Factor - Коэффициент интервала между символами

Значение в поле Character Space Factor

устанавливает применяемый по умолчанию коэффициент интервала между символами. Это масштабный коэффициент, на который умножается исходный межсимвольный интервал, установленный по умолчанию для текущего фонта. Первоначально устанавливается коэффициент, заданный в соответствующей настройке на странице General диалогового окна Preferences—>Annotation—>Lettering .

Опция Concentric Circles - Концентрические окружности

Опция Concentric Circles позволяет создавать размеры, показывающие разность радиусов двух концентрических окружностей. Для создания размера система вычисляет разность значений радиусов.

Размеры типа Concentric Circles

Опция Create Dogleg - Создать излом

Опция

Create Dogleg

управляет режимом построения изломов выносных линий координатных размеров.

Если эта клавиша включена, то система будет запрашивать точку излома выносной линии сразу после того, как Вы укажете образмериваемую позицию. Точка излома - это точка соединения начального сегмента выносной линии (ближе к образмериваемой позиции) с сегментом излома (смотрите следующий рисунок).

Точка излома выносной линии

Для горизонтальных размеров точка излома выносной линии может лежать выше или ниже образмериваемой позиции, а для вертикальных размеров - справа или слева от нее (смотрите два следующих рисунка).

Горизонтальный размер с изломом выносной линии

Вертикальный размер с изломом выносной линии

Дополнительная информация приведена в разделе

.

Опция Create - Создание табличной надписи

Опция

Create

диалогового окна Tabular Notes позволяет создавать табличные надписи. Рассмотрим типовую процедуру создания простой табличной надписи:

Выберите опцию

Insert?>Tabular Note?>Create

. Откроется окно электронной таблицы Tabular Note для ввода и редактирования данных табличной надписи.

Введите нужные значения в ячейки электронной таблицы. Вы можете задавать как простые значения (числа или текст), так и ссылки на выражения/атрибуты модели. На следующем рисунке показан пример заполненной электронной таблицы.

Окно электронной таблицы с введенными данными

Закончив ввод данных, выберите опцию

File?>Exit

[Файл?>Завершить работу] в выпадающем меню электронной таблицы. Появится диалоговое окно с запросом, нужно ли обновить табличную надпись. Нажмите OK [Да]. Появится диалог .Затем укажите курсором позицию на чертеже, в которой Вы хотите разместить таблицу. Создание табличной надписи закончено. Если позднее Вам понадобится отредактировать эту таблицу, воспользуйтесь опцией

Insert?>Tabular Note?>Edit

.

Пример табличной надписи

Опция Create With Leader - Создать с выноской

Опция

Create with Leader

позволяет создавать метки и обозначения допусков формы и расположения с выносками. При нажатии этой клавиши появляется

[Создание Выноски], содержащее различные параметры для создания выноски. Для создания линии выноски необходимо указать конечную и промежуточные точки. Чтобы создать метку с несколькими выносками, используйте клавишу

New Leader

[Новая Выноска] в диалоговом окне Create Leader. Закончив редактирование в этом окне, нажмите OK, и появится следующее диалоговое окно -

[Размещение Аннотации], позволяющее задать точку привязки метки.

Опции Create with Leader и Create without Leader в диалоговом окне Annotation Editor

Опция Create Without Leader - Создать без выноски

Опция

Create withоut Leader

позволяет создавать метки и обозначения допусков формы и расположения без выносок. При нажатии этой клавиши появляется

, позволяющее задать точку привязки для создаваемых меток и обозначений допусков формы и расположения.

Опция Crosshatch - Штриховка

В режиме

Crosshatch

рисунок штриховки состоит из сплошных и штриховых линий.

Стандартные трафареты штриховки

Опция Crosshatching - Штриховка

Диалоговое окно Crosshatching

Опция Crosshatching используется для заполнения зоны внутри определенного пользователем контура определенным рисунком (трафаретом). Штриховка бывает двух видов: собственно штриховка и закраска. Штриховка как чертежный объект состоит из трафарета штриховки (или закраски) и контуров, ограничивающих зону штриховки.

Опции диалогового окна Crosshatching

[Тип Трафарета]

Позволяет выбрать тип трафарета рисунка, которым заполняется зона внутри контура.

[Новый Контур]

Определяет внутренние области, которые Вы не хотите заштриховывать.

[Цепочка]

Позволяет легко и быстро выбирать непрерывную последовательность линий.

Chain to End

[Конец Цепочки]

Предписывает системе построить цепочку до последней линии, входящей в непрерывную последовательность.

Remove Last

[Удалить Последний]

Отменяет выбор любого количества линий в текущем определении контура и выбор контура. При каждом нажатии отменяется выбор одной линии или одного контура (отверстия или острова) в порядке, обратном порядку выбора.

Reset

[Сброс]

Отменяет выбор всех выбранных линий, контуров и штриховки.

Apply

[Принять]

Создает новую штриховку для выбранного контура.

---

---
