Выравнивание по направляющим и границам колонок


Этот способ используется наиболее широко, особенно на первых этапах создания макета. Точность размещения объектов относительно направляющих обеспечивается за счет притяжения к ним объектов. Если объект находится достаточно близко к направляющей или границе колонки, PageMaker автоматически перемещает объект таким образом, чтобы сторона соответствующая габаритного прямоугольника совпала с направляющей. Для того чтобы использовать выравнивание по направляющим, необходимо включить отображение направляющих командой Show Guides (Показать направляющие) из меню View (Просмотр) и режим выравнивания — командой Snap to Guides (Выровнять по направляющим) того же меню. Направляющие могут быть защищены от случайных

перемещений командой Lock Guides (Закрепить направляющие) и разблокированы повторным выбором этой команды. Если направляющие расположены слишком часто, они могут лишь мешать восприятию макета. Это неудобство можно устранить, переместив направляющие вниз, под все элементы макета командой Send Guides to Back (Направляющие назад). И наконец, если в направляющих отпала необходимость, они могут быть удалены с текущей страницы или разворота командой Clear Ruler Guides (Удалить направляющие) этого же меню.

Примечание

Не используйте команду Clear Ruler Guides (Удалить направляющие) для того, чтобы посмотреть на макет без мешающей разметки. Вместо этого отключите режим Display Master Items (Показать элементы шаблона), если направляющие являются элементами шаблона, или выберите команду Hide Guides (Спрятать направляющие), если они нанесены непосредственно на текущую страницу.

Направляющие могут быть помещены на страницу с абсолютной точностью с помощью дополнения Grid Manager (Модульная сетка). При этом объект, будучи выровнен по таким направляющим, займет на странице положение со строго определенными координатами. С помощью направляющих можно точно также размещать объекты друг относительно друга, если выровнять их относительно одной направляющей.

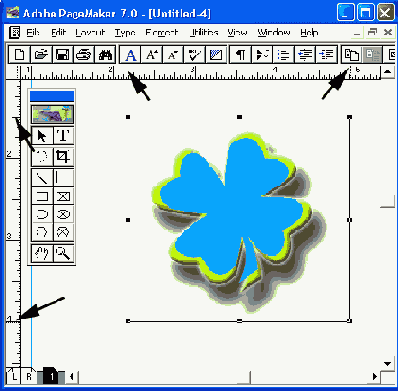

Рис. 14.3. Выравнивание объектов по направляющим

Особого разговора заслуживают линии и многоугольники, созданные соответствующими инструментами PageMaker. Эти фигуры могут иметь достаточно толстую обводку. Чтобы вопрос о том, по внутренней или внешней ее стороне выравниваются данные объекты, не показался праздным, горизонтальные и вертикальные линии выравниваются по одной из сторон с учетом обводки. Наклонные линии выравниваются геометрически, т. е. без учета обводки.

Примечание

Для точного относительного размещения линий необходимо соблюдать единообразие в их выравнивании по направляющим. Поскольку линия может "прилипнуть" к направляющей любой своей стороной, помещайте их к направляющим все время с одной стороны (например, вертикальные слева, а горизонтальные сверху).

Для многоугольников габаритный прямоугольник может не совпадать с положением ограничителей. Они могут находиться как внутри, так и снаружи обводки. Это зависит от того, рисовали вы прямоугольник, двигаясь по часовой стрелке (рис. 14.4, справа) или против (рис. 14.4, слева).

В поставку PageMaker входит специальный сценарий, позволяющий переопределить сторону (внутреннюю или внешнюю), с которой находится обводка многоугольника. Размеры многоугольника при выполнении этого сценария не изменяются. В любом случае выравнивание многоугольников по направляющим происходит по внешней стороне с учетом обводки (рис. 14.5).

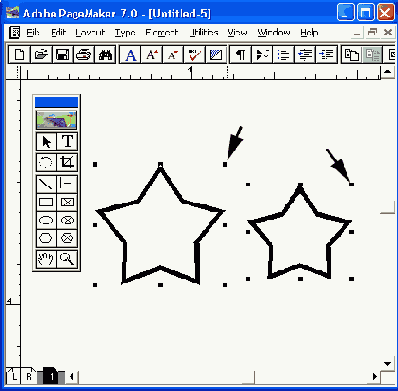

Рис. 14.4. Положение ограничителей многоугольников

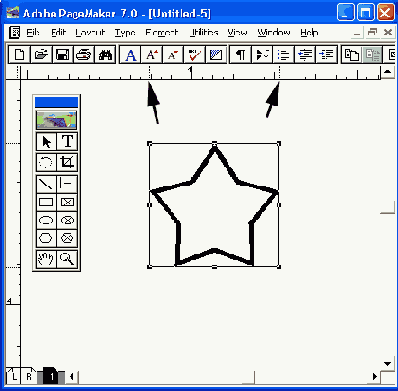

Рис. 14.5. Выравнивание многоугольников по направляющим
