Цветоделение и растрирование

Цветные, документы представляют более сложный случай растрирования. Оригинал-макеты для них должны быть представлены в виде нескольких пленок: по одной для каждой наносимой краски. Разделение цветного изображения на отдельные краски (компоненты) называется цветоделением. Простейшим случаем является использование плашечных цветов, каждый из которых выводится на отдельную пленку. Концепция полутонового растра позволяет пользоваться оттенками при работе с плашечными цветами. В PageMaker оттенки определяются заранее при помощи палитры Colors (Цвета). При определении оттенка фактически задаются параметры растрирования, при котором интенсивность цвета уменьшается пропорционально размерам точек полутонового растра. Математически процентный параметр оттенка соответствует размеру соответствующих ему точек растра.

Более общим случаем является цветоделение полноцветных документов. При этом для представления всех цветов используются четыре краски модели CMYK, называемые также триадными. Следовательно, полноцветные документы выводятся с помощью фотонаборного автомата на четыре пленки, соответствующие базовым цветам этой модели. Каждый из них растри-руется отдельно с различными углами наклона растровой сетки.

При горизонтальном или вертикальном расположении линий растра подчеркивается линейная структура последнего, и визуально растр более заметен. Традиционно угол наклона при печати монохромных документов и печати плашечными цветами составляет 45° — это значение обеспечивает наилучшую маскировку линейной структуры растра и проверено временем.

Из-за чего приходится обсуждать углы наклона растра? Прежде всего, из-за того, что этот параметр может быть изменен средствами PageMaker. Наличие соответствующего элемента управления прямо-таки провоцирует изменить наклон растра и посмотреть, что получится. Да, действительно, наклон растра можно изменить, но делать этого не следует практически никогда. Углы наклона, установленные по умолчанию, определены путем многолетних практических экспериментов с цветной печатью и монохромной печатью полутоновых изображений. Кроме того, оптимальный угол наклона растра указан в файле описания выбранного вами принтера (PPD). Если у вас нет веских оснований для изменения наклона растра (и в типографии не возражают), не меняйте принятые по умолчанию значения. Если вы работаете с цветным документом, скорее всего, вывод окончательного оригинал-макета, деленных полос и фотоформ будет выполняться не вами, а в сервисном бюро. Изменив принятые по умолчанию углы наклона, вы готовите его сотрудникам хорошо замаскированную западню. Если же им удастся ее избежать, то в нее почти наверняка попадут в типографии.

С разными углами наклона растра приходится иметь дело почти исключительно при печати триадными цветами. Нанести триадные краски на лист без изменения угла наклона растра просто невозможно — в противном случае цветные точки, соответствующие базовым цветам, будут просто печататься поверх друг друга.

Углы наклона растров для базовых цветов должны быть подобраны так, чтобы были видны все точки, — без этого цвета не смогут смешаться в глазу читателя, образуя, нужный цвет. И тогда не обойтись без частичного перекрывания точек друг другом, но, поскольку триадные краски полупрозрачны, в этом нет большой беды. Тем не менее принятые по умолчанию углы наклона растров, соответствующих базовым триадным цветам, подобраны на основе многолетнего опыта, и для их изменения нужны очень весомые причины. Углы наклона растров должны быть подобраны так, чтобы точки базовых цветов группировались в виде розеток (рис. 23.17). Каждую такую розетку можно рассматривать как некую метаточку,лцветного растра, образующую цвет в данной точке изображения.

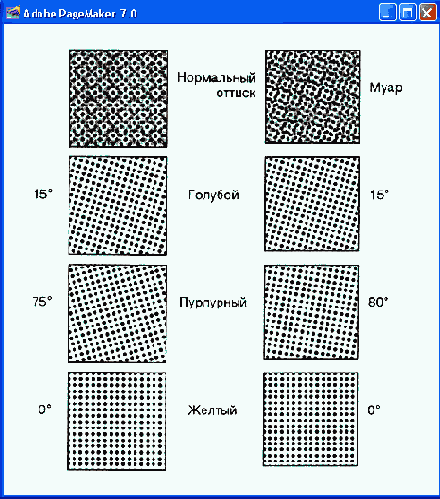

Рис. 23.17. Углы наклона растров базовых цветов при печати триадными красками и схема возникновения муара

Правое в&рхнее изображение на рис. 23.17 иллюстрирует еще одну причину, по которой углам наклона растров базовых цветов при печати триадными цветами приходится уделять столь существенное внимание. Если эти углы не согласованы, на изображении появляется муар — грязноватые волны. Муар — часто встречающийся брак цветовоспроизведения.
